在电力监测、BMS电池管理、工业自动化及光伏储能系统中，电流互感器是精准测量与安全保护不可或缺的元件。它能将一次侧的大电流按比例转换为二次侧的小电流，从而实现仪表的标准化接入与电气隔离。VOOHU的多系列高性能电流互感器，覆盖从工频到高频、从微型到高功率的广泛应用场景。本文解析电流互感器的电磁原理，对比其与电压互感器的本质差异，并结合产品给出选型建议。
一、电流互感器的工作原理
电流互感器基于电磁感应定律工作。其一次绕组匝数极少（通常为1匝或几匝），直接串联在被测电路中；二次绕组匝数较多，与测量仪表或保护装置的电流线圈串联形成闭合回路。当一次侧流过交流电流I1I1 时，铁芯中产生交变磁通，在二次绕组中感应出电动势，从而产生二次电流 I2I2。理想情况下，I1×N1=I2×N2I1×N1=I2×N2，变比K=I1/I2=N2/N1K=I1/I2=N2/N1。
实际使用时，电流互感器的二次回路阻抗很小，近似于短路状态。这是其与电压互感器最显著的运行特征。

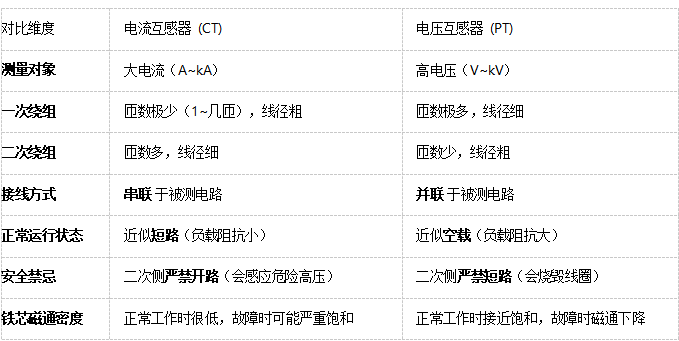

二、电流互感器vs 电压互感器：核心区别
尽管两者都基于电磁感应原理，但在结构、接线、运行状态和安全操作上存在本质差异：
正确理解这些差异，是保障测试人员安全与设备稳定的前提。

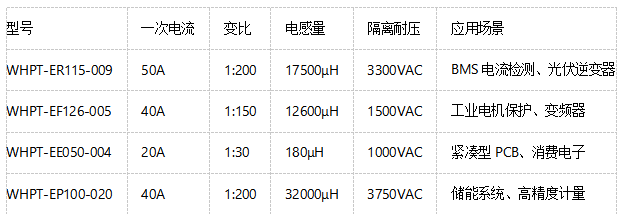

三、电流互感器产品系列
四、选型关键参数与工程经验
变比：根据一次侧最大工作电流选择。例如一次电流50A，二次侧输出标准5mA或1A，应选用50:0.05或50:1变比。
准确度等级：计量用选0.2级、0.5级；保护用选5P10、10P20。
额定容量（VA）：二次侧所带负载（仪表+导线）的总阻抗不得超过互感器标称容量，否则误差会超出标称等级。
安全操作：安装或拆卸二次仪表前，必须将互感器二次侧短路。
环境适配：户外或高湿环境需选择IP67防护或三防漆涂覆型号。
五、总结
电流互感器与电压互感器虽同属电磁感应器件，但结构、接线、运行状态及安全操作规程截然不同。理解其工作原理，选型时关注变比、精度、容量及环境适应性，是保障系统可靠性的基础。
