AMS1117系列线性稳压器（LDO）电子设计的“万能电源小助手”

AMS1117 是一款正向低压差线性稳压器（LDO），最大输出电流可达 1A，奥特基于自研工艺与严苛品控标准，对该系列芯片进行性能优化与可靠性升级，涵盖固定电压输出和可调电压输出版本，常用电压规格覆盖广，完美匹配绝大多数单片机、传感器、无线模块的供电需求。为消费电子、工业控制、嵌入式系统等场景提供优质稳压解决方案，助力国产电源管理芯片替代升级。

封装兼容 SOT-223、SOT89-3 等常用贴片封装，布线简单、占用板面空间极小，新手也能轻松上手设计。

一、产品特性优势

1、低压差设计

AMS1117满载1A时压差仅1.1~1.3V，可直接用3.7V锂电池给3.3V负载供电，大幅降低功耗、减少发热并延长设备续航。

2、高精度与低波纹

AMS1117输出电压精度±1.5%、线性度小于0.2%、负载调整率小于0.4%，纹波抑制能力优异，为ADC采样、射频模块等对电源敏感的电路提供稳定低噪的供电。

3、宽压可调，规格全面

可调版输出电压 1.25V~13.8V，固定版覆盖 1.2V、1.8V、2.5V、2.85V、3.3V、5.0V，适配绝大多数电路需求。

4、外围极简，使用便捷

只需外接两个电阻，可调型输出电压能在 1.25V 到 13.8V 调节,外围电路简单，设计调试省心。

二、典型应用

1、嵌入式应用：

为单片机、FPGA 等嵌入式主控提供稳定低压供电。各类开发板、工控采集终端、门禁摄像头均大量采用。它输出低噪声电压，减少数字电路干扰，适配各类小型物联网交互模块。

2、通信电子应用:

该芯片低纹波特性适配各类通信模组与网络设备。WiFi、4G、RS485 总线模块依靠它完成降压供电。路由器、光猫副板使用它保障射频、网口电路信号稳定，提升通信抗干扰能力。

3、消费电子应用：

消费电子是 AMS1117 最主要应用领域。DVD 解码板、机顶盒、蓝牙音箱用它给解码芯片供电，充电宝、小家电、智能玩具也普遍搭载。凭借低成本优势，成为家用数码设备标配稳压器件。

4、电源管理应用：

AMS1117 作为线性稳压芯片，负责电路次级辅助供电。常配合 DC-DC 组成多级电源，降低输出纹波。可稳定锂电池供电电压，也能为电压检测、保护电路提供基准电压。

三、极限参数与典型应用

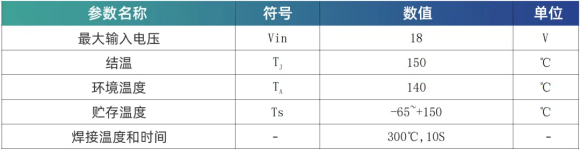

极限值参数（Ta=25℃）

AMS1117有固定版本和可调版本两个输出电压版本。

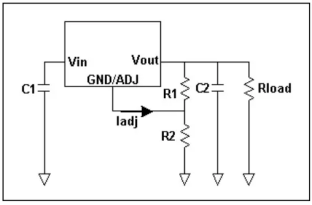

可调版本典型应用：

AMS1117可调电压型提供 1.25V 的基准电压，任何在 1.25 至 13.8V 之间的输出电压，可以通过选择两个外接电阻来获得。

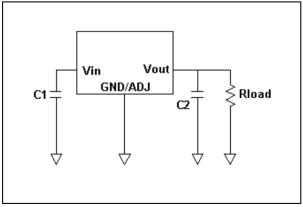

固定版本典型应用：

固定电压版本只需输入和输出两个电容，输入耐压高、压差小、带载能力强，输出精度高，自带过流、过热保护。常用于单片机、模块供电，电路极简无需分压电阻。

四、引脚配置及封装信息

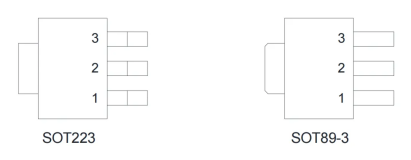

引脚排列图：

引脚描述：

可调型电压：

固定型电压：

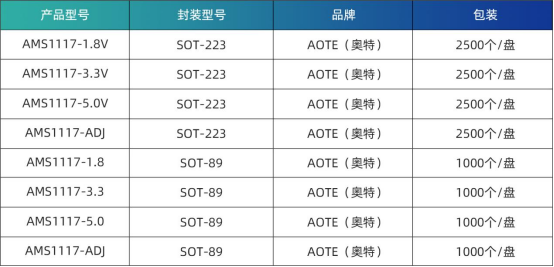

五、选型推荐

深耕国产半导体，赋能产业新发展。AOTE奥特AMS1117系列LDO稳压器已全面量产、现货直达，全规格电压与封装型号一站式供应，快速匹配您的研发与量产需求。如需获取产品数据手册、申请免费样品、咨询选型细节及批量报价，欢迎联系奥特半导体官方客服或授权代理商，我们将提供全方位技术支持与定制化解决方案，以高品质国产芯片为依托，与各界伙伴携手，共推电源管理领域创新升级，助力国产芯片。
