Profinet转Profibus DP总线协议改造｜楼宇DP温湿度变送器空调自控方案

9.1 项目应用场景

大型商业综合体、写字楼智能楼宇依靠中央空调自控系统实现分区温湿度调节、节能降耗、舒适管控，同时满足楼宇能耗监测、消防联动、楼宇平台数据上报需求。某城市核心商圈甲级写字楼楼宇自控系统中控采用西门子工控机作为Profinet主站，搭载楼宇SCADA组态软件，统一管控中央空调机组、新风、排风、风机盘管、电动水阀全系列设备。

写字楼各楼层办公区、机房、大堂部署上百台Profibus DP温湿度变送器，实时采集室内、机房环境温湿度，作为空调水阀、风机变频调节核心依据。楼宇中控系统硬件升级为Profinet以太网架构后，存量DP温湿度变送器全部无法接入中控，温湿度依靠人工手持设备巡检，空调无法分区自动调节，出现局部过热、过冷，中央空调能耗居高不下。项目选用塔讯TX161-RE-DPM/PNS物联网网关完成协议转换，全自动采集全域温湿度数据，实现中央空调分区智能调控、楼宇能耗精细化管理。

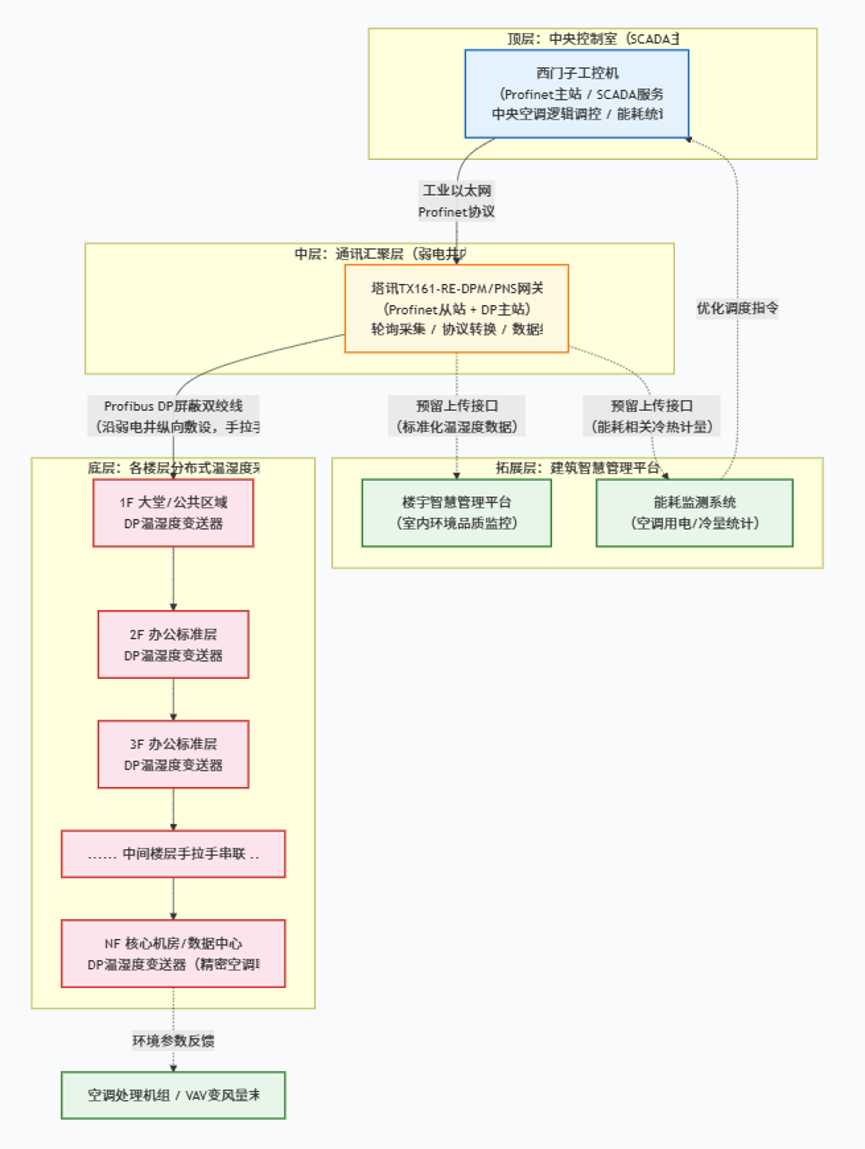

9.2 系统结构拓扑图

9.3 塔讯TX161-RE-DPM/PNS网关功能简介

塔讯TX161-RE-DPM/PNS专为楼宇暖通自控设计，宽温运行适配机房高温、办公区常温环境，低功耗设计适配楼宇24小时不间断值守，导轨安装于弱电间控制柜，布线简洁、运维便捷。

双总线多点位批量采集：Profinet从站对接西门子工控机，大容量缓冲区支持上百路温湿度数值同步上传；DP主站可分段挂载多楼层变送器，兼容楼宇主流DP温湿度仪表，无需修改现场变送器程序。

环境数据平滑处理：过滤人员走动、门窗开关造成的瞬时温湿度波动，输出稳定均值供给空调变频调节，避免风机、水阀频繁启停损耗设备。

分区超限报警功能：网关按楼层划分温湿度舒适阈值，室内温度过高 / 过低、机房温湿度超标时自动推送报警至中控，联动空调机组自动调节；总线断线缓存全天温湿度数据，保障能耗统计完整。

智慧楼宇多平台对接：网关标准化输出温湿度数据，同时供给本地SCADA与城市智慧楼宇监管平台，自动生成分区能耗报表、环境舒适度报表；支持远程批量修改各楼层温湿度调控阈值。

9.4 项目痛点

总线协议异构，全域温湿度数据无法集中上传中控，中央空调失去自动调节依据，只能统一固定功率运行，能耗浪费严重。

人工巡检覆盖不全，写字楼数十层点位分散，每日2次巡检无法实时捕捉分区温湿度变化，办公区冷热不均投诉频发。

无分区精细化节能管控，无法根据各楼层人员负荷动态调节空调风量、水阀开度，整栋楼宇空调能耗常年超标。

机房温湿度无法实时监测，制冷机房、配电机房高温高湿无法及时预警，存在设备老化、短路安全隐患。

全部替换Profinet温湿度变送器，楼层施工周期长、装修破坏修复成本高，楼宇无法长时间断空调施工。

无完整环境数据存储，无法统计分时段、分楼层能耗与温湿度关联曲线，节能改造无数据支撑。

9.5 解决方案

以塔讯TX161-RE-DPM/PNS智能网关为核心，完整保留全楼层DP温湿度变送器，低成本打通Profinet与DP总线，搭建楼宇暖通全自动智能管控体系。

网关实现双向协议转换，分段轮询各楼层温湿度变送器，稳定温湿度均值上传西门子工控机，SCADA系统根据分区数值自动调节风机变频、电动水阀开度，实现分区精准控温，提升办公舒适度。

机房环境安全预警，网关实时监测制冷、配电机房温湿度，超标自动报警，联动机房排风设备启停，消除机房设备高温高湿安全隐患。

精细化节能管控，网关数据采集器持续记录各楼层分时段温湿度数据，同步上传能耗平台，分析温湿度与空调能耗关联关系，优化空调运行策略，降低楼宇整体暖通能耗。

分层分段施工，每层弱电间独立部署网关，单楼层改造不影响整栋楼宇空调运行，无需大面积破坏装修，施工成本、影响范围大幅降低。

远程批量运维，物业技术人员远程修改各楼层舒适温度阈值、查看各点位实时温湿度，无需逐层现场巡检，大幅减少物业人力投入。

数据自动生成楼宇环境、能耗报表，满足商业综合体节能考核、智慧楼宇监管平台数据上报要求。

9.6 详细实施过程

本项目针对写字楼多层、多点位、不停产改造的楼宇场景，采用分层勘查、分层施工、分层调试、逐段投运的标准化实施流程，全程不影响楼宇正常办公与中央空调基础运行，规避装修破坏、租户投诉、系统停机风险，完整实施流程如下：

第一阶段：全楼点位摸排、设备台账梳理与改造方案定制

项目前期组织技术人员对写字楼所有办公楼层、设备机房、公共大堂、走廊区域进行全覆盖勘查，逐一统计现场每台Profibus DP温湿度变送器的安装位置、设备地址、通讯波特率、输出信号类型，建立《楼层变送器点位台账》，杜绝地址冲突、点位遗漏问题。同时对接楼宇自控运维团队，梳理西门子工控机Profinet主站参数、SCADA组态画面点位、中央空调机组调控逻辑、电动水阀与风机变频联动规则，以及智慧楼宇平台、能耗监测系统的对接通讯协议。结合楼宇弱电间空间环境、布线走向、原有控制系统架构，制定分层改造施工方案、总线布线方案、数据点位映射方案与安全施工预案，明确每层设备调试周期、施工窗口期，确保改造全程可控、不影响楼宇正常办公。

第二阶段：分层弱电间硬件安装、布线与防尘防护施工

依托写字楼原有弱电间控制柜进行改造，无需新增柜体、无需破坏墙面装修。在每层弱电柜内标准35mm导轨卡装塔讯TX161-RE-DPM/PNS智能网关，接入楼宇标准24VDC隔离弱电电源，严格区分强弱电布线，规避机房弱电干扰问题。针对本楼层所有DP温湿度变送器，采用双层屏蔽Profibus DP专用线缆进行串联布线，严格遵循总线首尾终端电阻规范，楼层总线首尾设备终端电阻拨至开启状态，保障长距离总线信号稳定。所有布线沿原有桥架规整敷设，线缆接头做防水、防尘、绝缘处理，弱电柜进线口采用密封胶封堵，适配楼宇长期稳定运行环境。硬件安装完成后逐一通电检测网关运行状态、电源指示灯、总线通讯指示灯，确认硬件无故障、接线无短路、虚接问题。

第三阶段：网关精细化参数配置、数据滤波与功能调试

通过电脑网页端远程登录网关配置后台，统一设置设备工作模式为Profinet从站+Profibus DP主站，根据楼层总线长度配置适配DP波特率，批量绑定本楼层所有温湿度从站设备地址，完成总线轮询周期、数据采集频率参数设置。针对楼宇环境特性，开启网关专属温湿度平滑滤波功能，过滤人员走动、门窗开合、短时通风带来的瞬时数据波动，避免空调频繁启停；自定义楼层、机房温湿度上下限报警阈值，开启断线数据缓存、异常数据过滤、超限报警推送功能。同时配置Profinet通讯参数，精准匹配西门子工控机IP地址与设备名称，完成输入输出数据长度配置，建立完整的数据映射关系，保障双向数据透传稳定。所有参数配置完成后导出配置文件备份，便于后期运维与批量复刻。

第四阶段：工控机组态配置、SCADA画面搭建与联动程序编写

在西门子工控机组态软件中导入塔讯网关专属GSD文件，完成Profinet设备识别与硬件组态，匹配网关数据点位映射，搭建各楼层独立温湿度监测画面，实现分层、分区数据可视化展示。结合楼宇暖通控制逻辑，编写中央空调自动调控程序：根据各楼层实时温湿度均值，自动调节风机盘管变频频率、中央空调电动水阀开度、新风系统启停，实现分区闭环智能调控。同步编写机房温湿度超限联动程序，当机房温湿度超标时，自动触发排风设备启动、中控弹窗报警、后台日志记录，同时预留数据接口，适配智慧楼宇平台、能耗监测系统的数据上传需求，实现数据标准化输出。

第五阶段：分层联调、模拟测试与工况优化

采用单层独立调试、逐层验收的方式，对每一层楼的温湿度采集精度、通讯稳定性、设备联动效果进行全维度测试。现场模拟门窗开启、人员密集流动、短时通风等场景，验证网关数据滤波效果，微调滤波时长与数据刷新周期，确保监测数据贴合真实环境工况。人为模拟总线轻微波动、短时断线工况，测试网关断线缓存、数据补传、异常报警功能，保障数据完整不丢失。同时测试中央空调联动逻辑，验证高温、低温、机房超标等场景下，空调调节、排风启动、报警推送的响应速度与精准度，排查数据延迟、数值跳变、联动失灵等问题，逐层优化参数，确保单楼层系统稳定运行。

第六阶段：7天全天候满载试运行、多平台数据对账

单楼层调试完成后，整栋系统投入7×24小时不间断试运行，全程监测总线通讯状态、温湿度采集精度、设备联动稳定性、网关运行温度。持续记录各楼层分时温湿度数据、空调运行参数、能耗数据，对比改造前后设备启停频次、能耗波动情况，进一步优化空调调控阈值与网关采集参数。同步对接智慧楼宇管理平台、能耗监测系统，完成数据对账，确保云端数据、本地SCADA数据、现场实测数据三者一致，报表自动生成、数据实时同步，无断连、无缺失、无错码。

第七阶段：全系统验收、资料归档与运维交付

试运行期间系统无通讯故障、无异常报警、空调调控稳定、能耗数据精准，满足智慧楼宇管控与节能监测标准后，完成项目整体验收。整理全套交付资料，包含楼层点位分布图、网关参数配置表、总线布线施工图、PLC/组态程序备份、故障排查手册、运维操作指南，对物业运维人员开展设备远程配置、参数修改、故障排查、数据导出等实操培训，保障后期楼宇系统自主运维、持续稳定运行。

9.7 实施前后效果对比

9.8 项目总结

甲级写字楼楼宇自控改造项目借助塔讯TX161-RE-DPM/PNS协议转换网关，打通西门子工控机Profinet系统与存量DP温湿度变送器的通讯链路，依托工业网关与数据采集器实现整栋楼宇环境温湿度全自动、分层采集。项目分层不停产施工，无需更换大量现场检测仪表，以低成本实现中央空调分区智能节能调控、机房环境安全预警、智慧楼宇数据自动上报。改造后楼宇办公舒适度提升，暖通能耗显著下降，物业运维工作量大幅减少，同时满足城市智慧建筑、节能监管的数据上报需求。该方案广泛适用于写字楼、商场、医院、产业园等大型暖通楼宇自控改造项目。
