PW2609A在2A、2.6A、3A电流下压差与温度对应关系实测汇总

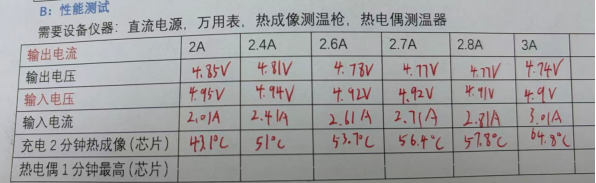

PW2609A输入5V左右的，温度和压差测试：

2A时，IC温度仅43度，压差0.1V

2.6A时，IC温度53度，压差0.14V

3A时，IC温度64度，压差0.16V

这就是PW2609A在过压保护芯片中为什么收到那么客户喜欢，低压差和工作发热低。

PW2609A是耐压40V的，也有更高耐压70V的是PW1600可以选择。

产品概述

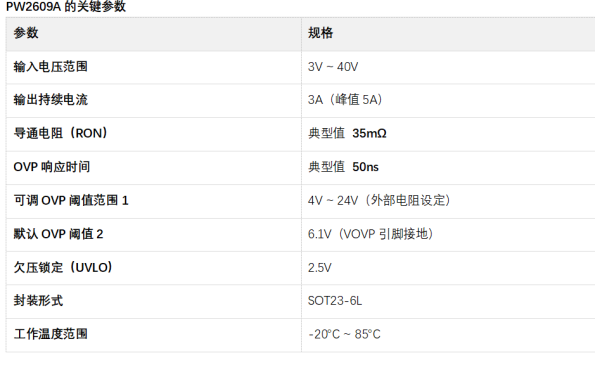

PW2609A 具有前端过电压和过温保护功能。支持 3V 到 40V 的宽输入电压工作范围。过压保护阈值可以外部设置4V~24V或采用内部默认6.1V设置。超快的过压保护响应速度能够确保后级电路的安全。集成了超低导通阻抗的 nFET 开关，确保电路系统应用更好的性能。它可以承受峰值 5A 的电流，以及持续 3A 的工作电流以满足电池充电系统的要求。集成了过热保护关机和自动恢复电路，防止持续大电流导致芯片过热失效。采用SOT23-6L 封装。

PW2609A的保护性能解析

超低导通电阻

PW2609A内部集成了高品质N-FET功率管，其导通电阻（Rds(on)）典型值低至 35mΩ。这一关键参数意味着：

在3A负载电流下，芯片自身压降仅约 1V，极大减少了功率损耗

芯片发热量显著降低，提升了系统效率和可靠性

支持3A持续电流和5A峰值电流，足以应对快充和大负载瞬态需求

灵活可调的过压保护（OVP）

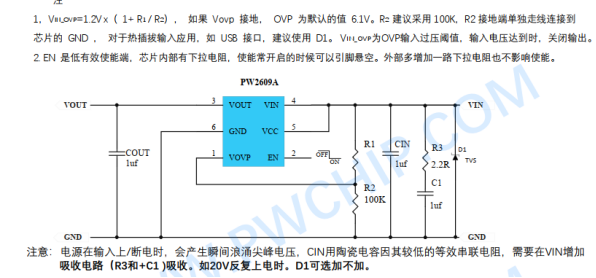

PW2609A的核心优势在于其过压保护阈值的高度灵活性。用户可通过VOVP引脚外接两个电阻（R1、R2）构成分压网络，在 4V至24V范围内精确设定保护点。

计算公式为： V_OVP = 1.2V × (1 + R1/R2)

若将VOVP引脚直接接地，芯片自动启用内部默认的 6.1V阈值，完美适配标准5V USB电源环境。这种设计使PW2609A能够从容应对：

标准USB 5V供电（6.1V保护）

0/3.0的9V/12V档位

USB PD等快充协议的多种电压保护需求

纳秒级快速响应

OVP响应时间（t_OVP）典型值为 50纳秒。这意味着当输入端出现危险电压尖峰时，芯片能在电压尚未深入系统内部之前就完成检测并关断通路，为后级电路提供及时有效的保护。

高输入耐压

PW2609A支持 3V至40V的输入电压范围，输入端可承受高达 40V的瞬态电压。在USB热插拔或使用劣质充电器时，输入端产生的电压尖峰可能远超正常电压，高耐压特性确保芯片自身不会在浪涌中损坏，同时保持保护功能有效。

全面的保护功能

软启动功能：系统上电或使能开启时，内部MOSFET缓慢导通，有效抑制浪涌电流（Inrush Current），避免对输入电源造成冲击

过温保护（OTP）：当芯片内部结温超过约150°C时，强制关断输出；温度降低后自动恢复

使能控制（EN）：EN引脚低电平有效，内置上拉电阻，悬空即默认开启。可通过外部MCU或逻辑电路进行开关控制，实现电源序列管理或远程关断

紧凑封装

PW2609A采用 SOT23-6L封装，仅6个引脚，电路设计极为简洁。输入输出端各并联一颗低ESR陶瓷电容（建议≥1μF）即可构成完整保护电路，非常适合PCB空间受限的便携设备应用。

典型应用场景

USB端口保护：防止劣质充电器、热插拔浪涌对后级电路造成损坏

锂电池充电前端保护：与充电芯片配合，为锂电池充电电路提供过压保护

TWS耳机充电仓：靠近人体使用的设备更需要高可靠性保护

电子烟、便携设备：对安全性和可靠性要求高的应用场景

快充适配器输出端：防止异常高压损坏下游设备
