EtherCAT转DeviceNet网关：光伏切片台达AH500与罗克韦尔PLC异构总线改造案例

一、应用场景

本项目为单晶硅棒开方、金刚线切片、硅片清洗一体化光伏自动化产线，属于新能源光伏工业自动化核心生产场景，车间工况差异化特征显著：车间常年水冷循环、环境湿度65%~80%，空气中漂浮大量导电硅粉粉尘，控制柜易凝露、粉尘堆积；产线硅棒进给伺服、切片机走线伺服、上下料机械手由台达AH500中型PLC作为全线EtherCAT主站，单台控制器支持64轴同步运动，适配金刚线高速切割张力精准控制；车间硅片厚度检测仪、冷却水压力温度、硅粉浓度监测、断线报警传感器全部搭载DeviceNet总线，配套罗克韦尔1769-L27ERM CompactLogix PLC+1769-DNB DeviceNet主站模块，独立搭建低速采集网络。两套总线协议物理隔离、数据无法互通，缺少专用协议转换枢纽，无法实现切片断线、厚度异常与进给伺服实时联动，亟需部署塔讯TX131-RE-DNS/ECS工业网关（智能网关、数据采集器）搭建光伏行业工业物联网能耗、良率管控平台，打通EtherCAT运动控制层与DeviceNet设备采集层。

二、网关功能简介

塔讯TX131-RE-DNS/ECS为国产双从站架构工业网关，专门针对多品牌PLC异构总线协议互通研发，深度适配本项目台达AH500 EtherCAT主站、1769-L27ERM DeviceNet主站混合组网需求，针对光伏切片高湿硅粉粉尘工况做硬件防护升级，同时承担物联网网关、现场分布式数据采集器职能，支撑光伏切片工业自动化张力闭环控制与工业物联网能耗良率数字化管理，核心功能如下：

原生双从站通信架构（严格匹配项目通信逻辑）：EtherCAT端口作为标准EtherCAT从站接入台达AH500主站，最小同步周期 500μs，适配64轴金刚线切割张力同步调节；DeviceNet端口作为DeviceNet从站接入1769-DNB主站模块，DeviceNet波特率三档自适应，硬件专用转换芯片实现双向协议转换，信号转发延迟≤20μs，满足切片断线紧急停机毫秒级响应需求。

高湿粉尘工业防护优化：网关整机密封式PCB板，外壳加厚防尘涂层，元器件做防潮凝露处理，宽温工作区间-10~60℃，抵御车间65%~80%高湿度与导电硅粉粉尘侵蚀；DIN导轨卡扣加固抗震，适配切片机高速往复振动工况，IP20防尘防护减少粉尘堆积短路风险。

大容量IO点位映射：单网关支持1000点双向IO自由分配，同步传输硅棒进给速度、金刚线张力、硅片厚度、冷却水温度压力、硅粉浓度、断线报警、上下料到位信号；本地缓存可存储3小时全工艺数据，高湿环境网络波动时自动缓存补传至工业物联网云端，保障光伏良率数据完整留存。

免程序改写兼容双品牌控制器：配套台达ISPSoft专用ESI文件、罗克韦尔Logix5000专用EDS文件，全部IO映射、通信逻辑可离线仿真调试，无需修改AH500切片运动张力程序、1769-L27ERM检测采集程序，利用夜间3小时停产窗口即可完成现场部署，大幅降低光伏产线停机损失。

多路数据采集器拓展能力：网关独立以太网拓展口接入光伏厂区工业环网，统一汇总EtherCAT伺服运动能耗数据、DeviceNet 硅片质量检测数据，同步推送至光伏MES、能耗管理平台、良率分析云端，构建一体化工业物联网数字底座，实现硅片单棒全流程能耗、良率追溯统计。

三、项目痛点

改造前整条硅片切片产线节拍4棒 / 小时，日产能96根硅棒，单片硅片切割产出1200片，改造前核心痛点均由两套独立总线协议无专用协议转换网关导致，贴合高湿、导电硅粉粉尘特殊工况：

总线隔离无实时闭环控制，硅片报废、金刚线损耗成本极高：EtherCAT网络（台达AH500）管控硅棒进给、金刚线走线伺服；DeviceNet网络（1769-L27ERM）管控厚度检测、断线、冷却水监测设备，两套系统完全独立。当金刚线断线、硅片厚度超标时，报警信号无法实时下发AH500主站，硅棒持续进给切割，单班次报废硅棒2~3根、损耗昂贵金刚线，月度材料损耗成本7万元；报警信号滞后超1秒，无法即时切断进给伺服，扩大报废损失。

人工汇总质量能耗数据，工业物联网数字化管控缺失：DeviceNet侧硅片厚度、冷却水、硅粉浓度数据存储在1769-L27ERM本地，无全域统一数据采集器自动同步厂区MES，每班电气人员耗时8小时手动导出录入数据，全年人工录入成本10.1万元；数据时序分离，单根硅棒切割能耗与良率无法绑定，集团光伏数字化审计连续预警，存在月度考核扣款3~7万元风险。

传统RS485中转极易受潮、粉尘短路通信：前期采用串口转换器对接两套PLC，车间高湿凝露、导电硅粉附着端子会频繁造成串口短路通信中断，每日故障停机6~12次，每次重启停机18分钟，月度累计停机时长31小时，设备综合稼动率仅2%，无法完成月度硅棒切割产能指标。

产线换型、总线运维成本居高不下：切换不同规格硅棒时，需要分别修改台达AH500 EtherCAT张力程序、1769-L27ERM DeviceNet检测程序，单次换型停机3小时，每月4次规格切换，月度产能损失1152根硅棒；两套总线协议分开运维、备件独立储备，年度总线运维人工+备件总成本6万元。

传统中转改造硬件投入高昂：前期备选方案为新增中型PLC搭建中转网络，整套硬件采购、布线调试总成本2万元，改造需要全天停机7小时，切片机张力基准重新校准产生额外工时损耗；车间无统一智能网关承载全域数据采集，需额外部署多台独立采集终端，硬件重复投入，无法搭建一体化工业物联网能耗管控平台。

四、解决方案

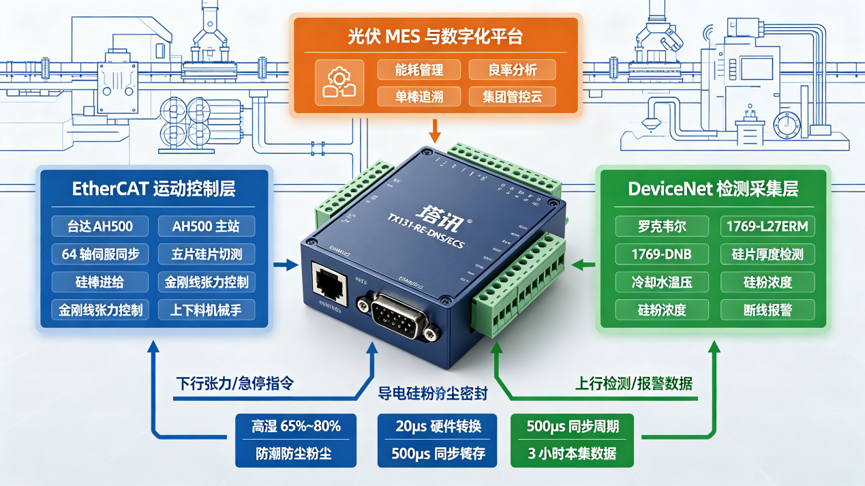

整套方案采用 “单条切片主线部署1台TX131-RE-DNS/ECS协议转换智能网关” 核心架构，依托网关双从站原生架构打通台达 AH500 EtherCAT主站、罗克韦尔1769-L27ERM DeviceNet主站，针对高湿硅粉粉尘车间做防潮防尘硬件优化，同步搭建光伏厂区一体化工业物联网数据采集链路：

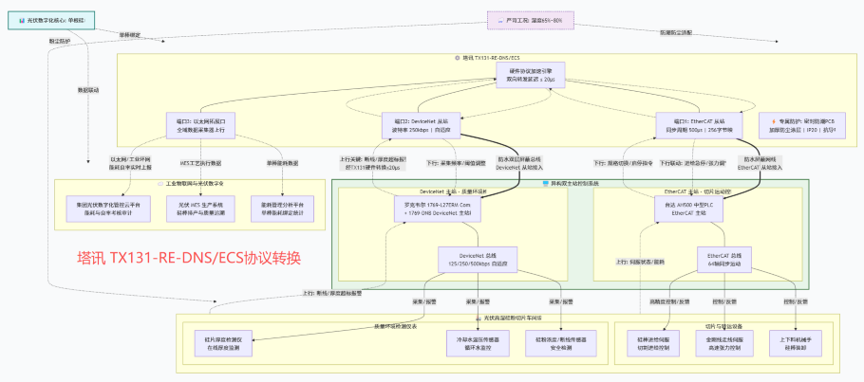

网络硬件拓扑搭建

EtherCAT侧链路：台达AH500主站EtherCAT网口通过屏蔽网线直连TX131网关EtherCAT从站接口，网关在ISPSoft软件内识别为标准EtherCAT从站，分配256字节输出映射区（下发进给启停、张力调节、断线急停、硅棒规格配方参数）、256字节输入映射区（回传DeviceNet 侧厚度、断线、冷却水报警信号），同步周期锁定500μs适配金刚线张力控制。

DeviceNet侧链路：1769-L27ERM本地扩展1769-DNB DeviceNet主站模块，防水双层屏蔽DeviceNet总线接入TX131网关DeviceNet防潮端子，网关作为DeviceNet从站添加至主站扫描列表，分配独立IO地址，实时上传硅片厚度、冷却水压力温度、硅粉浓度、断线检测数值。

物联网拓展链路：TX131网关独立以太网拓展口接入厂区防水工业交换机，作为整条切片产线统一数据采集器，将两侧总线融合后的能耗、良率全维度工艺数据同步推送至光伏 MES、能耗分析云、集团数字化管控平台，实现单根硅棒切割全流程数据绑定追溯。

双向数据映射逻辑（适配光伏金刚线切片工艺） 下行（台达AH500 EtherCAT → TX131 → 1769-L27ERM DeviceNet）：硅棒到位确认、切片启动 / 急停、金刚线张力调节、硅棒规格切换、冷却水泵启停指令； 上行（1769-L27ERM DeviceNet → TX131 → 台达AH500 EtherCAT）：硅片实时厚度、冷却水温度压力、硅粉浓度阈值、金刚线断线报警、水箱液位数值。

高湿硅粉粉尘工况专属优化：网关密封防潮PCB、防尘涂层外壳，控制柜加装除湿散热风扇，所有通信线缆选用防水双层屏蔽线材，端子加装防尘保护盖；网关软件开启粉尘静电、湿度干扰滤波算法，抵御导电硅粉、凝露带来的信号杂波，保障7×24小时稳定协议转换。

成本优化控制：仅单台TX131网关完成整线异构总线互通，硬件采购成本92万元，改造仅占用夜间3小时停产窗口，无需新增中转PLC、多台串口采集终端，相较传统中转PLC方案硬件投入降低82.9%，无全天停机张力校准工时损耗。

五、分步实施流程

步骤 1：离线程序预配置

分别在台达ISPSoft、罗克韦 Logix5000软件离线导入TX131网关ESI、EDS文件；预先完成1000点双向IO映射，模拟金刚线断线、硅片厚度超标异常场景，闭环测试进给伺服紧急停机逻辑，确认总线协议地址无冲突；同步配置网关工业物联网能耗采集模板，对接集团MES数据库，预校验单根硅棒能耗与良率绑定逻辑，完整备份两套PLC原有控制程序。

步骤 2：夜间停产硬件布线

在防潮控制柜加固DIN导轨上安装TX131智能网关，端子加装防尘保护盖；铺设防水屏蔽EtherCAT网线、双层防水DeviceNet总线、物联网拓展网线，布线远离水冷管道避免凝露滴水；完成24VDC防潮隔离供电接线，布线结束后检测线路绝缘防潮性能，达标后进入调试阶段。

步骤 3：分段在线联调

EtherCAT链路单独调试：台达AH500扫描识别TX131从站，下发进给、张力调节指令，锁定500μs同步周期，验证64轴伺服张力同步控制精度稳定；

DeviceNet链路单独调试：1769-L27ERM搭配1769-DNB扫描网关从站，读取厚度检测仪、断线传感器实时数值，波特率设置250kbps适配稳定采集；

双向闭环联动全流程测试：模拟金刚线断线报警，DeviceNet信号经TX131硬件协议转换20μs内转发至AH500，硅棒进给伺服立刻急停，验证紧急停机时效性满足光伏切片安全管控要求；

工业物联网链路调试：网关作为全域数据采集器同步上传融合后完整能耗、良率数据，核对每根硅棒运动、检测参数时序完全对齐，追溯档案无缺失。

步骤 4：96小时满载高湿粉尘稳定性测试 + 运维培训

以4棒 / 小时满负荷节拍连续运行96小时，车间维持75%高湿度、持续产生硅粉粉尘工况，全程记录网关协议转换丢包、通信中断次数；组织光伏车间电气运维人员培训，掌握网关防潮参数配置、粉尘故障快速排查、物联网能耗报表导出方法；测试周期无通信故障后切换全天量产。

六、改造前后核心指标对比表格

七、落地应用效果

光伏硅片切片自动化产线部署塔讯TX131-RE-DNS/ECS协议转换工业网关，打通台达AH500 EtherCAT主站、罗克韦尔1769-L27ERM DeviceNet主站两套异构总线协议，在高湿导电硅粉粉尘恶劣工况下搭建高可靠工业自动化安全闭环控制网络，网关同步承担物联网网关、光伏产线全域数据采集器核心职能，落地量化收益如下：

硅棒切割产能与营收稳步提升：切片节拍由4棒 / 小时提升至6棒 / 小时，年度新增切割硅棒5208根，单根硅棒加工净利润 2100元，年度新增生产收益1093.68万元；规格换型停机时长缩减76.7%，设备综合稼动率从81.2%提升至96.5%，稳定完成集团月度硅片交付产能指标。

人工与材料损耗成本大幅节约：取消每班专职数据录入人员，全年节约人工成本1万元；硅棒、金刚线报废损耗下降80%，年度节约昂贵耗材损耗112.32万元；总线运维成本降低81.2%，年度运维开支节约12.66万元，三项年度直接成本节约合计135.08 万元。

工业物联网集团数字化管控全面达标：依托TX131一体化数据采集器，自动融合EtherCAT伺服能耗数据、DeviceNet硅片质量检测数据，单根硅棒生成独立数字化档案，同步上传集团光伏管控云平台，100%通过集团数字化审计，消除月度考核扣款风险；一体化智能网关替代多台分散采集终端，无需重复硬件投入，助力企业获评省级光伏智能工厂，获取绿色制造数字化改造专项补贴42万元。

高湿硅粉工况通信稳定性大幅升级：网关防潮防尘密封硬件搭配干扰滤波算法，完美适配车间凝露、导电硅粉粉尘恶劣环境，96 小时满载测试零通信丢包、零中断，全年故障停机时长不超过7小时，彻底解决传统串口受潮短路频繁停机痛点；改造仅占用夜间 3小时停产窗口，切片机无需全天停机重新校准张力基准，无额外工时损耗。

车间运维难度显著降低：单台智能网关统一管理两套异构总线协议，运维人员无需同时精通台达、罗克韦尔两套PLC编程，断线、厚度异常故障定位排查时长从5小时缩短至12分钟以内，产线应急处置效率大幅提升。

八、项目总结

光伏硅片切片自动化车间存在高湿凝露、导电硅粉粉尘差异化恶劣工况，同时具备EtherCAT金刚线高速张力运动控制、DeviceNet多维度质量环境检测两套异构总线协议隔离痛点，传统RS485串口中转防潮防尘能力差、新增中转PLC硬件投入高、停机改造周期长，无法满足切片断线紧急停机安全管控与工业物联网能耗良率数字化追溯双重需求。塔讯TX131-RE-DNS/ECS双从站工业网关原生适配台达AH500 EtherCAT主站、罗克韦尔1769-L27ERM DeviceNet主站硬件参数，硬件加速协议转换实现20μs级断线急停信号传输，密封防潮防尘硬件结构适配光伏切片特殊工况；同时兼具物联网网关、现场分布式数据采集器一体化能力，一站式解决光伏行业工业自动化闭环控制与全流程能耗良率数字管控两大核心诉求。项目一次性硬件投入仅1.92万元，年度直接成本节约超135万元、新增产值超1090万元，投资回收期不足0.6天，方案可批量复制至单晶硅开方、多线切片、硅片清洗全品类光伏自动化产线数字化升级改造。
