随着Type-C接口逐渐普及，PD快充已经成为越来越多消费电子产品的供电方案。
在PD供电架构中，PD Sink芯片负责与充电器进行协议通信，并根据设备需求请求对应的输出电压。对于工程开发来说，PD Sink芯片的选择并不只是关注“支持多少瓦”，还需要综合考虑芯片协议支持能力、耐压能力以及外围设计复杂。
以常见的 20V/3A PD快充场景为例，方案选型通常需要重点关注以下三个参数：
- 协议支持灵活性
- 工作耐压值
- 外围电路复杂度性
下面结合常见应用，对这几个关键点进行分析。
一、协议支持能力影响应用定位
目前市场上的PD Sink方案主要分为两类。
1、纯PD协议芯片
例如：ECP5702 、CH221K
这类芯片主要负责：PD协议通信、电压请求
特点：功能集中、方案简单、成本容易控制
适合：PD补光灯、便携风扇 、美容设备、小型智能硬件，这类标准PD应用场景。
2、多协议配置型芯片
部分PD Sink芯片支持更多协议配置功能，例如：软件调整参数、更丰富的充电设备兼容能力，优势是应用范围更广。
但同时，开发复杂度增加，成本也会有所提升 。因此，芯片选择需要结合产品需求，而不是单纯追求更多功能。

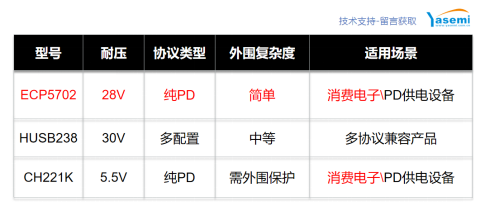

PD sink芯片选型参数对比表：
二、工作耐压：决定高压PD输入可靠性
PD快充相比传统USB供电，一个重要特点就是支持多档电压输出。常见输出档位包括：5V、9V、12V、15V、20V。当PD Sink芯片完成协议握手，并向充电器请求20V电压档位后，充电器会将VBUS输出提升至20V。
此时，PD Sink芯片的输入端需要直接承受20V电压。如果芯片耐压能力不足，在长期高压输入状态下，可能会出现：
- 芯片温升增加
- 工作异常
- 可靠性下降
因此，在高功率PD应用中，芯片耐压能力是选型时首先需要确认的参数。
三、高耐压设计，可以简化外围保护电路
针对20V PD输入，目前常见有两种设计方式。
1、高耐压PD Sink芯片直接取电
部分PD Sink芯片采用高耐压设计，可以直接连接VBUS端获取供电。
例如：
- ECP5702（28V耐压）
- HUSB238（30V耐压）
这类方案在PD协议完成握手后，即使充电器输出提升至20V，芯片仍处于正常耐压范围内。
其设计特点：
对于需要支持20V PD输入，同时关注产品体积和外围成本的应用，高耐压方案可以降低整体设计复杂度。

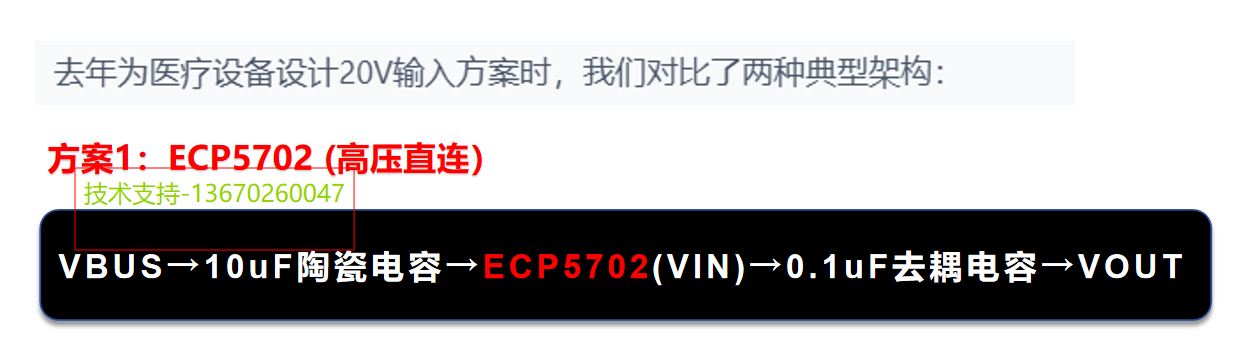

ECP5702高耐压直连方案：
2、低耐压芯片+外部稳压保护方案
另一类方案采用低耐压PD Sink芯片，通过外围电路对芯片供电进行进行稳压。
例如：
- CH221K（沁恒）
- FS312A（速芯微）
这类芯片耐压较低，在12V以下的电压应用中可以满足设计需求。

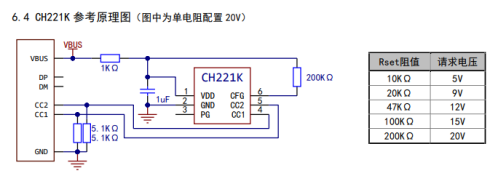

但当应用扩展到15V以上的PD协议电压应用时，需要增加外部稳压设计，例如：
这种方式可以通过外围设计扩展应用范围，但同时会增加：
- 元器件数量
- PCB占用面积
- BOM成本
- 电路调试复杂度
同时，新增保护器件还需要关注功耗和热稳定性。
四 、外围电路复杂度影响方案成本

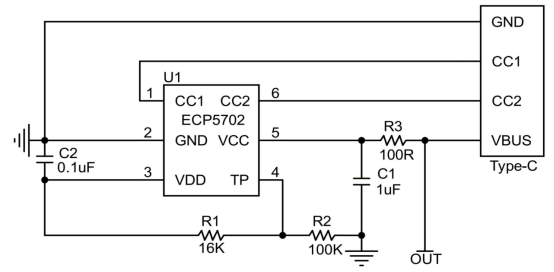

对于消费电子产品来说，PCB空间和BOM成本通常比较敏感。ECP5702采用简化外围设计，完成基本PD取电功能时，仅需要：输入输出电容 、配置电阻 。典型应用中：2颗电容 + 3颗电阻即可完成基础外围设计。
外围器件减少后，可以带来：
- 更简单的PCB布局
- 更小的占板面积
- 更方便的生产维护
相比需要额外增加保护器件的方案，简化外围能够降低整体设计复杂度。

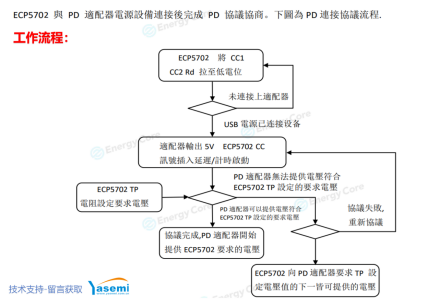

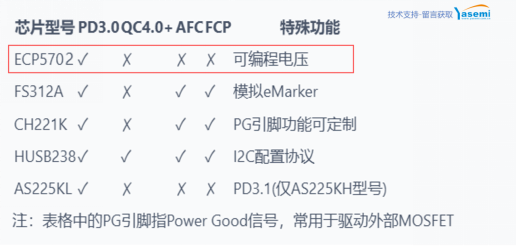

其他参考图：
五、ECP5702适合哪些应用？
综合来看，ECP5702更适合以下PD供电设备：
- PD补光灯
- 便携风扇
- 美容设备
- 小型智能硬件
PD Sink芯片选型时，不能只关注协议支持和功率参数。在实际量产项目中，更需要关注：耐压是否满足应用需求，外围是否简单，方案是否容易落地。对于20V PD快充应用，高耐压设计可以降低输入风险，而简化外围则能够帮助产品控制成本和开发周期。ECP5702采用高耐压+简外围设计思路，更适合对体积、成本以及开发效率有要求的消费电子PD供电方案。
如果您有进一步的技术探讨或方案定制需求，欢迎随时联系我们雅欣工程师团队~
