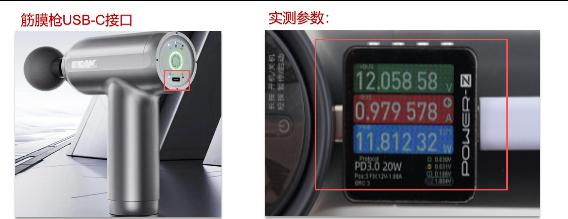

普通PD充电器最高只有20V，但很多高压锂电设备内部却采用多串电池，比如6串锂电筋膜枪，电池标称电压达到22.2V。
电压不匹配，如何实现USB-C快充？

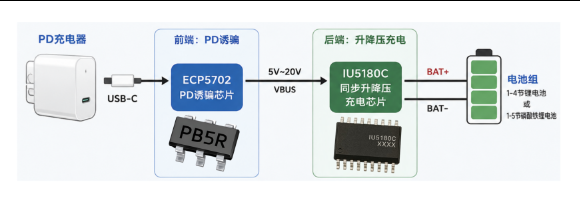

关键在于三级电源架构：
PD取电 → 升降压充电 → 升压供电
Type-C接入后，ECP5702 PD取电芯片负责与PD适配器握手，获取12V/20V等电压输出；
后级升降压充电芯片根据输入与电池电压差异，完成稳定充电管理；
工作时，FP5207升压芯片将电池电压提升至24V，为无刷电机提供稳定动力。
这种方案让普通PD充电器也能适配高压多串锂电设备，无需专用高压适配器，同时兼顾快充兼容性和输出稳定性。
从筋膜枪到电动工具、户外设备，PD+升降压+升压的三级架构，正在成为高压便携设备的一种设计方案。
