DP公头转HDMI母座4K@60Hz转接板完整电路方案设计

在PC显卡、工控主板、笔记本普遍标配DP接口，而显示器、投影仪、电视以HDMI接口为主的现状下，DP公头转HDMI母座转接板成为桌面扩展、工业投屏、会议演示的刚需配件。

本文基于国产高集成协议转换芯片AS8133，设计一套DP公输入、HDMI母输出、稳定4K@60Hz（HDMI2.018Gbps带宽）有源转接板完整电路方案，兼容DP1.2协议，支持RGB色深、HDR透传与音频同步输出，免驱动即插即用，可直接用于转接头成品、内置扩展坞模组，同时满足消费级量产与工业宽温使用需求，全文从原理、器件、电路架构、PCB规范、调试要点完整拆解，符合硬件工程落地逻辑。

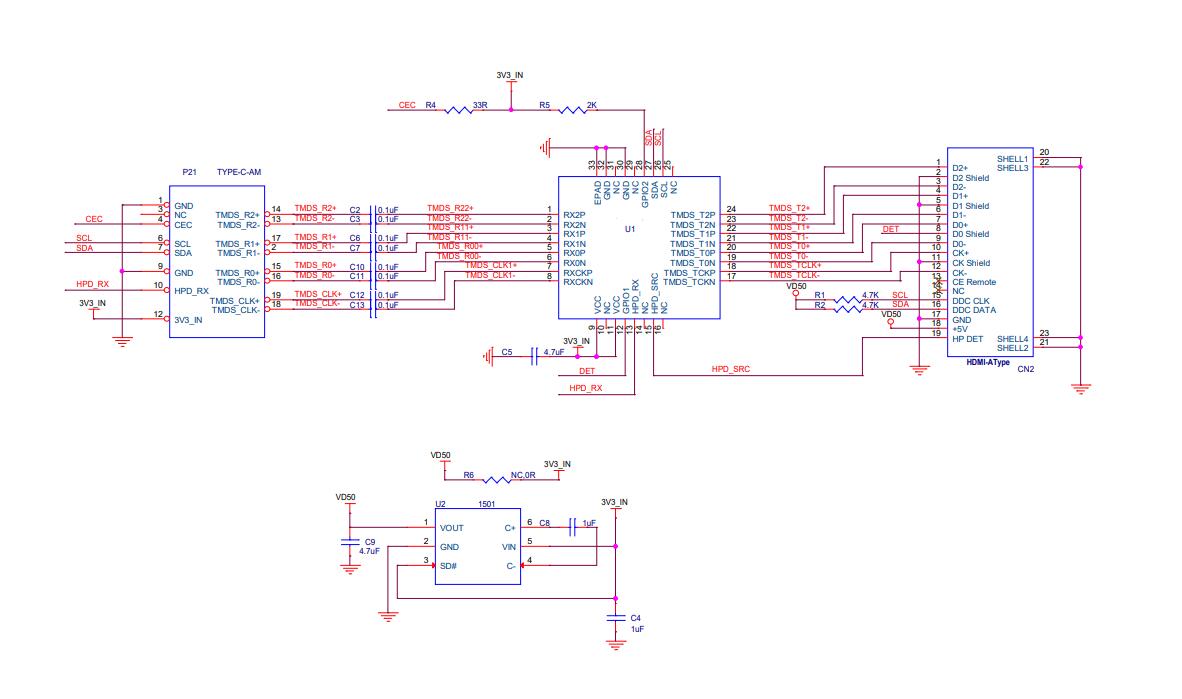

AS8133设计电路：

本方案主控选用国产单芯片DP++转HDMI2.0转换芯片AS8133，替代进口PS8409等方案，大幅降低BOM成本，核心参数如下：

视频规格：最高3840×2160@60Hz，18Gbps满带宽HDMI2.0输出，向下兼容2K、1080P全分辨率；

集成度优势：内置自适应信号均衡器、PLL时钟模块、AUX转DDC协议桥、HPD热插拔检测、6kVESD静电防护、EDID管理单元，无需外挂晶振、MCU、外置LDO稳压芯片；

电气特性：QFN32小型封装，DP口3.3V总线自供电，整体功耗＜280mW，工业级工作温度-40℃~85℃；

附加能力：HDCP1.4/2.3加密透传、多声道音频内嵌传输，Windows、macOS、Linux全系统兼容。

对比CS5218仅支持4K@30Hz的短板，AS8133是低成本实现满血4K60HzDP转HDMI的最优单芯片方案，外围仅需少量阻容即可搭建最小系统。

三、整体电路架构拆解

整套转接板电路分为接口输入模块、主控核心转换模块、电源管理模块、防护与EDID辅助模块、HDMI输出模块五大单元，信号流向清晰：DP公头差分信号→阻容耦合与ESD防护→AS8133协议打包转换为TMDS信号→HDMI母座输出至显示终端。

（一）DP公头输入接口电路

采用标准20PinDP公座，重点处理四类信号：

高速差分视频信号：DP_P/N四组差分对串联0402封装0.1μF隔直电容，阻隔直流分量，后端直接接入AS8133差分输入端；PCB严格控制差分阻抗100Ω，对内等长误差控制在5mil以内；

AUX辅助通道：DP_AUX_P/AUX_N通过RC阻容网络接入芯片AUX桥接引脚，完成DPAUX总线向HDMIDDC总线协议翻译；

HPD热插拔检测：DP_HPD引脚增加10k上拉电阻与TVS管ESD防护，实现显示器插拔实时上报；

供电引脚：DP3.3V电源作为整板唯一输入电源，为芯片内核与外围电路供电。

（二）主控最小系统电路（核心）

AS8133极简外围设计，仅需两类无源器件：

内核供电滤波：芯片3.3V电源引脚就近并联10μF钽电容+0.1μF陶瓷去耦电容，抑制电源纹波；芯片内置LDO自动生成1.8V内核电压，无需外部稳压电路；

配置引脚：所有功能配置通过硬件引脚拉高低电平完成，默认引脚悬空即为DP转HDMI单向转换模式，无需I2C固件烧录，量产无需程序烧写工序；

接地处理：芯片底部散热焊盘大面积铺铜接地，提升散热与EMI抗干扰能力。

（三）HDMI母座输出与EDID电路

TMDS差分输出：芯片转换完成的HDMI三组数据差分对、一组时钟差分对，经串联小阻值匹配电阻后接入19PinHDMI-A母座，抑制信号反射；

DDCEDID通信：SDA/SCL总线增加上拉4.7k电阻，搭配ESD保护管，透明转发显示器EDID信息至DP源端显卡，解决部分显卡无法识别4K分辨率问题；如需记忆EDID实现显卡虚拟诱骗，可外挂一颗24C02存储芯片，断电保存显示器参数；

HPD输出联动：芯片HPD_LEVEL_SHIFT引脚驱动HDMIHPD引脚，插入显示器后自动拉高电平，触发主机重新枚举显示设备。

（四）防护与辅助电路（量产必备）

全接口ESD防护：DP、HDMI所有数据线、通信线统一添加SP3002等低容值TVS管，应对插拔静电冲击，满足6kV接触放电标准；

电源限流保护：3.3V输入串联100Ω限流电阻，防止接口短路烧毁显卡DP端口；

状态指示（可选）：增加一颗LED指示灯串联限流电阻接芯片电源脚，上电常亮直观判断转接板工作状态。

四、PCB布线关键规范（决定4K60Hz稳定性）

高频差分信号PCB设计是避免画面花屏、抖动的核心要点，硬性规则如下：

高速差分对（DP输入4对、HDMI输出4对）全程做100Ω差分阻抗管控，内层参考完整地平面，禁止跨分割开槽；

同一组差分对内走线长度误差≤5mil，不同差分对之间长度误差≤20mil，降低信号偏斜与时序错乱；

主控芯片靠近HDMI母座摆放，缩短TMDS输出走线长度，减少高频信号衰减；电源去耦电容紧贴芯片电源引脚放置，过孔直接打在焊盘上；

DDC、HPD低速信号线远离高速差分线路径，避免串扰；整板GND大面积铺铜，多点过孔连接地层，优化EMC性能；

板型尺寸可压缩至18mm×20mm，适配一体式塑胶转接头外壳装配。

五、方案优缺点与量产注意事项

方案优势

单芯片极简架构，BOM元器件不足20颗，物料成本低，贴片难度小，适合大批量量产；

纯总线自供电，无需外接电源，即插即用，全系统无兼容性驱动问题；

工业级宽温与高ESD防护，既可做消费级桌面转接器，也可用于工控设备、车载显示模块；

原生HDMI2.018Gbps带宽，真正稳定跑满4K@60Hz，杜绝虚标带宽。

调试避坑要点

必须使用有源协议转换芯片，纯无源直连仅DP++端口可用，无法稳定输出4K60Hz；

差分阻抗与等长布线必须严格执行，否则长线传输会出现色块、撕裂、无信号；

EDID上拉电阻不可省略，老旧AMD显卡极易出现握手识别失败；

禁止混用不同等级TVS管，容值过高会导致高频信号衰减。

六、总结

本DP公头转HDMI母座4K@60Hz转接板以AS8133国产单芯片为核心，电路结构精简、可靠性高、量产落地性强。完整覆盖接口定义、电源拓扑、信号防护、PCB高速布线全流程，既解决了日常使用中DP转HDMI高刷分辨率失效的痛点，也为硬件工程师提供了可直接打板参考的标准化电路方案，在国产化替代浪潮下，是视频信号转接类产品极具性价比的设计选型。
