横河WT1500功率分析仪-紧凑型2U高度设计，单台设备可支持4路功率测量与4路电机

科瑞杰-现有市场常见的功率分析仪型号无法满足储能系统（ESS）与功率转换系统（PCS）所需的电压输入范围要求，或是不支持旋变电机测试，或是体积过大，无法适配常规机架安装或桌面安装布局。横河测试测量专门推出WT1500功率分析仪填补这一市场空白，不但提供相应的性能与功能、无需为最高2000V的系统配置高压分压器，而且整体设计紧凑——19英寸宽、2U高。

高性能

横河WT1500的总功率精度可达 ±0.038% (DC, 50/60 Hz) ，在50/60Hz下的低功率因数精度可达视在功率的 ±0.07%，是WT系列产品中的最优指标，同时支持高压（HV）与宽带宽（WB）两类输入单元。其中高压模块支持最高2000VDC直接测量，带宽可达300kHz，是高压功率变换系统（PCS）与储能系统（ESS）应用场景的理想选择；宽带宽模块支持最高1000V输入，带宽可达2MHz，可满足现代电气化汽车（xEV）电机复杂高频波形的测量需求。两类输入单元使用相同的电流传感器输入接口，可在同一台设备中混合配置。

系统集成与空间优化设计

WT1500采用紧凑型2U高度设计，单台设备可支持4路功率测量与4路电机评估，同时集成编码器与旋变信号输入、IEEE 1588时间同步功能，支持CAN/CAN-FD总线数据输出，以及基于UDP通信的低延迟数据传输。设备配备多种接口，支持通过PC、外部显示器或平板电脑实现远程控制；前置小型面板可直接完成便捷连接设置，也可支持设备独立运行。WT1500具备极高的空间利用率，可轻松集成至评估系统机架。

可扩展测量能力

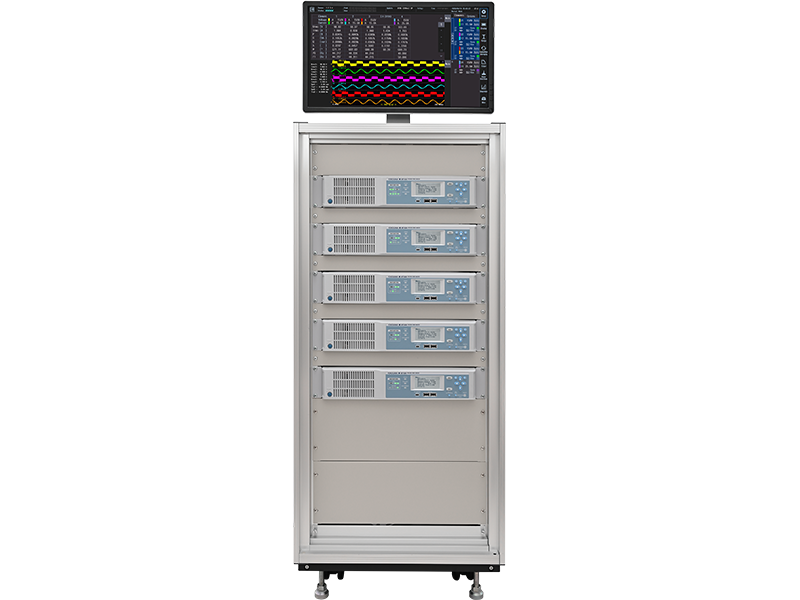

针对需要超过4通道的测量场景，最多可同步5台WT1500，实现20通道功率测量。其中一台设备作为主机，负责从机配置调度与采集数据汇总。多设备同步功能即将推出。

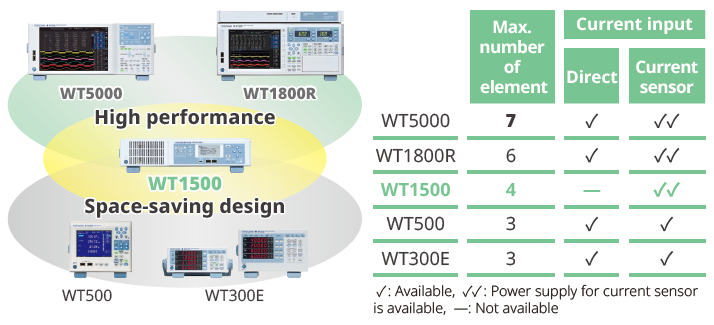

仅2U空间内集成4个功率通道和4个电机通道

‍

行业领先的精度、高电压与宽带宽

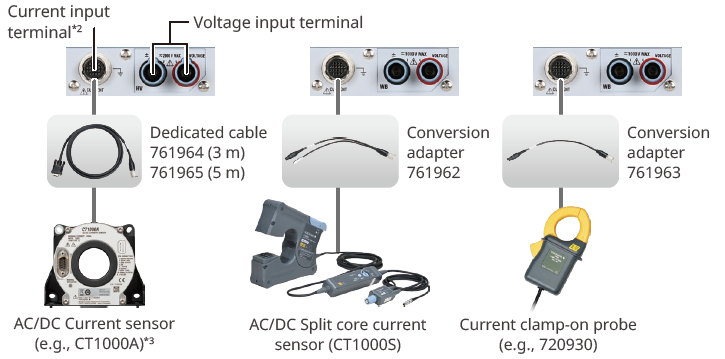

广泛的电流传感器兼容性

20路同步功率通道

*1: 总精度。电流传感器精度与功率精度相加。

*2:电流测量需要使用电流传感器。电流传感器的精度会叠加到电流和功率的精度上。

*3: 也可通过761966转换适配器搭配761954/55/56专用线缆进行连接。

*4: 多单元同步功能需要/SY1选件支持。该选件将于近期推出，可通过即将发布的选件升级许可激活添加至已采购设备中。

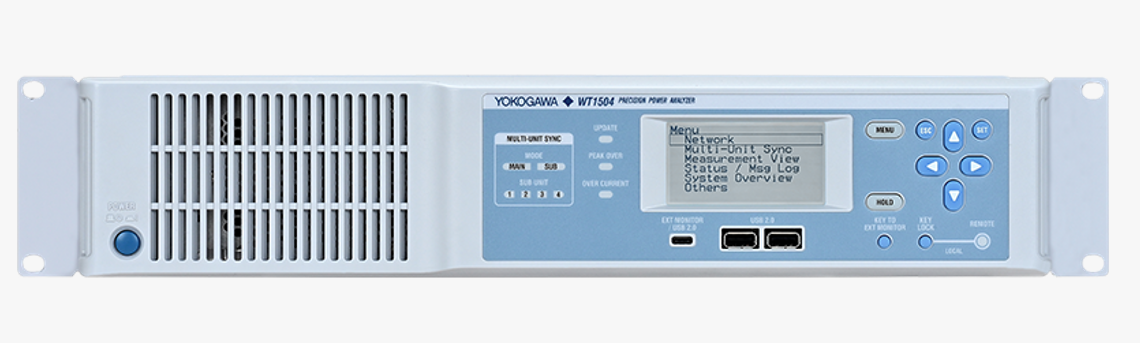

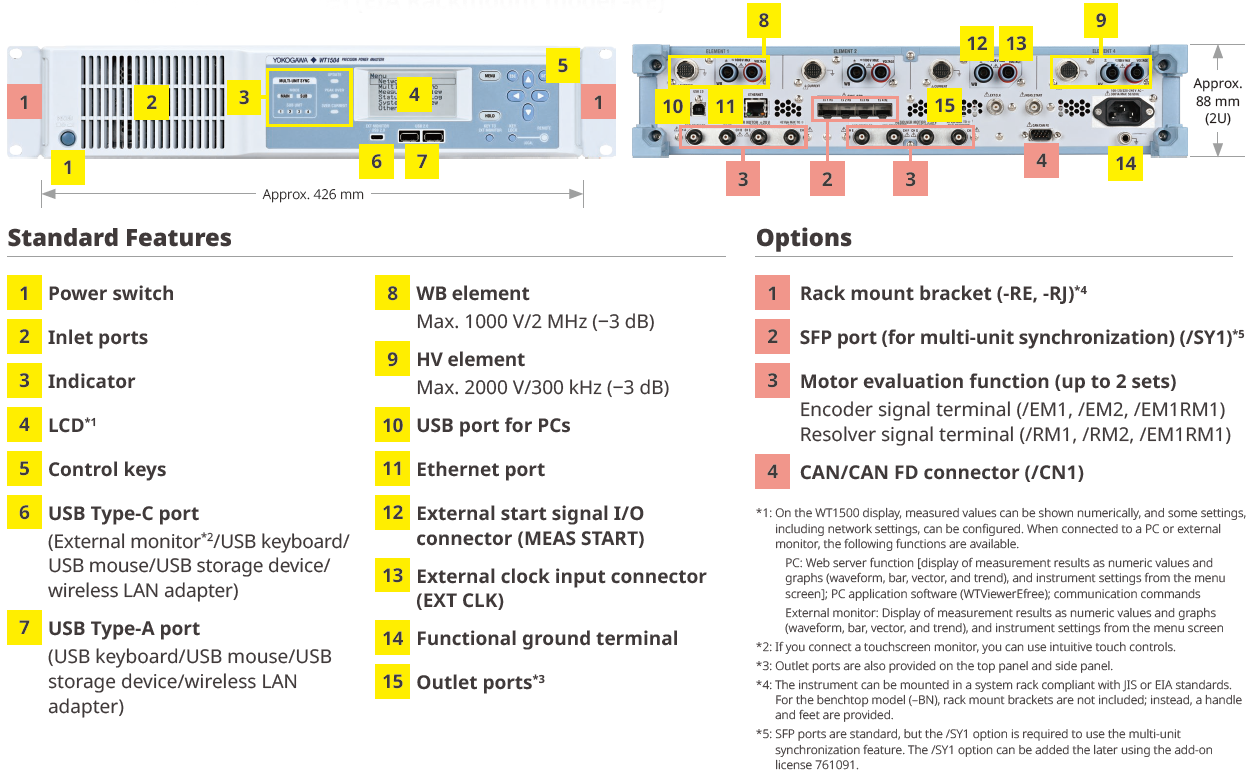

前面板/后面板（EIA机架安装型号 -RE）

电动汽车技术与可再生能源的持续发展，正不断加速市场对基于高压设备的评估、测试及生产能力的需求。这类系统的目标电压可达数千伏特，因此在常规分析配置中需要使用专用高压分压器设备。而这类分压器可能引入测量误差，降低整体测量精度，同时还会增加布线与设备安装的复杂度。此外，传统的电机效率测量还需要在PC上对单独采集的功率信号与旋变信号进行同步处理。
