横河WT1800E积分量程自动功能解析：测量原理与误差规避

什么是积分量程自动功能？

科瑞杰-横河功率分析仪WT300E、WT1800E和WT5000还有一个非常实用的功能，就是积分测量时的自动量程，从而实现宽量程应用的高精度测量。

下面就以WT1800E的积分量程自动功能为例说明测量原理：

自动量程功能与量程跳过

在启用自动量程功能时如果开始积分，则会在启用自动量程功能的情况下进行积分。这种状态称之为积分自动量程。

当启用自动量程功能时

电压和电流的测量量程将根据输入信号的大小自动切换。自动量程功能切换量程时的数据校正。

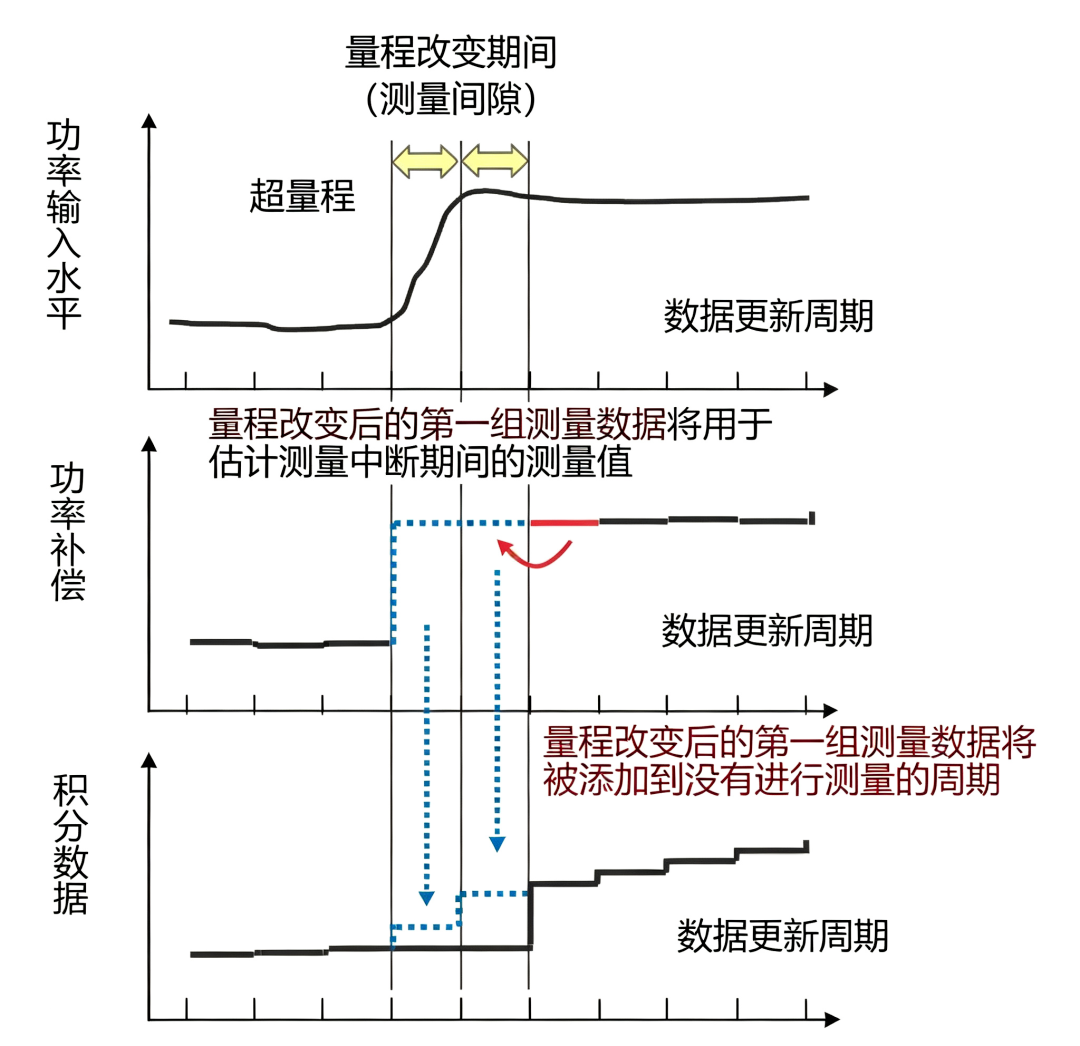

当通过自动量程功能切换量程时，不会进行测量。在确定测量量程之后，未进行测量时间段的第一个测量数据将被添加到积分值。当对不适用于量程升档或降档的单元切换量程时，也不进行测量。此前刚测量的功率或电流值被添加到积分值。

量程升档时

每次量程升档时，在测量量程确定之后测量的首批数据项中，其中最多三个会在满足量程升档条件之前添加到积分值。

量程降档时

每次量程降档时，在测量量程确定之后测量的首批数据项中，其中最多两个会在满足量程降档条件之前添加到积分值。

通过前面的说明可以知道：积分量程跳转的间隔，没有测量值，而积分累加的数值是由量程变化后的第一组测量值进行填充。这里就会出现两种情况，如果被测样品的功率值波动较小或线性波动，那么填充的值与实际测量值相差较小，最终测量结果也会相对稳定。但是当电流或功率波动较大，且波动周期不固定，那么量程跳变后填充的数值与实际测量值就会有很大的偏差，从而导致测量样本的偏差大，测试结果不理想。

上述案例的测量样本就属于第二种情况，电流的非周期性突变，导致量程、电流、功率跳变，量程跳变后填充的测量值并不符合实际的工况，就导致了产品待机功率测量结果偏差。

解决方法

我们可以通过以下几种方法避免或减少由于电流突变引起的积分测量误差：

首先，最简单也是最有效的就是使用固定量程，那么就不会出现由于量程跳变导致的问题。当然固定量程也会引入更大的量程误差，但相对于产品波动来说，增加的量程误差还是比较小的。

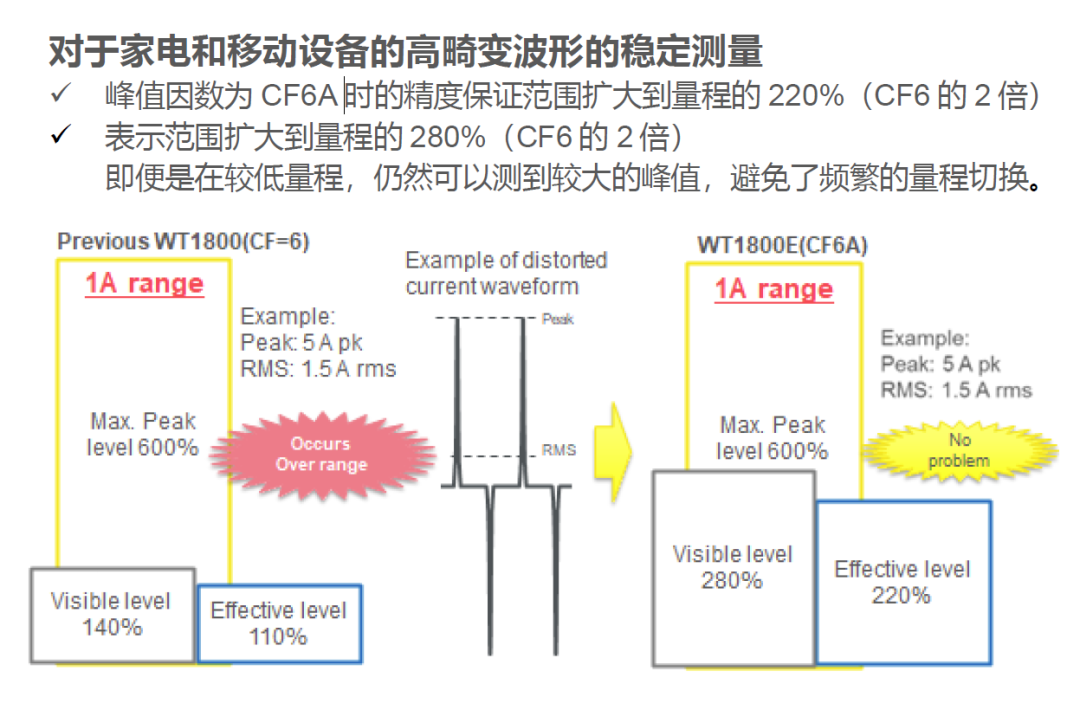

此外，WT1800E具有峰值因数CF6A的功能，该功能可以非常有效的应对由于电流波形畸变引起的量程跳变，即使使用自动量程也能保证大部分情况下量程不会频繁跳转。

另外，针对这种情况，我们建议您选择较短的数据更新周期，以便在使用自动量程时以更高的精度测量积分。
