一、方案整体架构概述
在工业传感、智能楼宇、资产管理等物联网场景中，传感器终端采集数据后，需依托 ZigBee 低功耗无线网络完成本地汇聚，再通过 4G 网关上传至云端服务器。广州晓网 WLT2422Z ZigBee 模块 + WGT2422Z-4G 网关成套方案，搭载自研Cellsnet Mesh 无延迟路由，一次性解决传统 ZigBee传输近、易受 WiFi 干扰、组网卡顿、终端耗电高四大痛点。
整套三层架构：单片机传感终端→ZigBee Mesh 局域网→4G 云端网关。终端定时采集数据、单播定向发给网关协调器，网关自动转 TCP/UDP 全网通上传云端。软硬件、调试工具全套配齐，无需自研协议，大幅缩短项目开发周期。
二、终端定时上报数据实现原理与产品优势
（一）标准定时上报工作流程
基于晓网模块原生休眠唤醒机制，终端数据上报分为四步，全程无需单片机复杂定时逻辑：
本地定时唤醒：单片机定时触发模块休眠引脚，低电平脉冲唤醒 WLT2422Z 模块；
传感数据采集：单片机读取温湿度、电压、开关量等采集数据，通过串口发送至 ZigBee 模块；
单播定向传输：模块以单播模式将数据包发送至网关内置 ZigBee 协调器，内置自动重试机制，干扰丢包时自动补发；
上报完成休眠：数据接收网关应答后，模块自动进入深度休眠，休眠电流＜8μ，最大程度降低功耗。

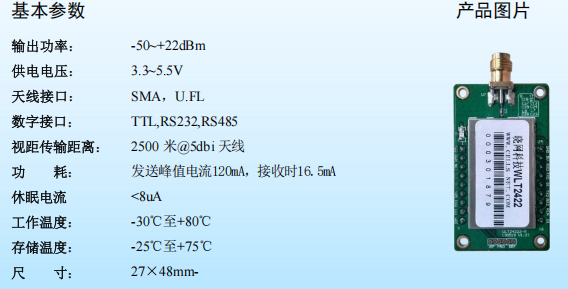

（二）WLT2422Z 低功耗与组网差异化优势
| 参数维度 | 晓网 WLT2422Z | 普通 2.4G ZigBee 模块 |
| 休眠电流 | ＜8μA | 50~200μA |
| 最大发射功率 | 22dBm | 0~8dBm |
| 视距传输距离 (5dBi 天线) | 2500 米 | 300~800 米 |
| 组网协议 | Cellsnet 无延时 Mesh 路由 | 标准 ZigBee 树状路由，跳转延迟高 |
| 信道资源 | 16 标准通道 + 9 扩展抗干扰通道 | 仅 16 标准通道，易被 WiFi 干扰 |
对比市面常规 ZigBee 模块，该模块在定时上报场景具备核心竞争力，下表为参数对
依托 9 个独立扩展频段，终端上报时可避开 2.4G WiFi、蓝牙密集频段，多套 ZigBee 网络共存无串网；数百终端分时上报不会产生信道拥堵。模块支持 - 50~+22dBm 功率分级可调，短距离传感终端可降低发射功率进一步省电，远距离厂区采集可拉满功率保障通讯距离。
三、透传模块与单片机标准接线规范
WLT2422Z 兼容 TTL、RS232、RS485 多种通讯电平，常规单片机可采用极简 TTL 接线方案，外围元件少、接线逻辑简单，大幅降低硬件开发难度。
TTL 接线核心分为供电、通讯、功能控制三类线路：供电线路匹配常规单片机 3.3V/5V 电源；通讯收发线路交叉对接；设备共地是保障通讯稳定的关键；预留休眠控制线可实现终端定时唤醒采集，工业 485 采集设备可按需启用总线控制线路。 布线建议在电源端增加滤波电容，抑制电压波纹，减少通讯异常问题。
配套 WGT2422Z-4G 网关搭载同规格 ZigBee 射频单元，射频参数、组网逻辑完全互通，参数可快速匹配同步；网关支持7~24V 工业宽压供电，现场工控电源可直接接入，布线施工更简便。
四、告别串口乱码！一文搞定通讯故障排查与优化方案
设备调试时串口乱码属于高频故障，结合WLT2422Z软硬件设计，故障根源分为软件参数、硬件干扰两大类，配套专属调试工具可快速定位问题。
（一）参数对不上？七成乱码根源在这里
串口通讯协议参数需要模块、单片机、调试上位机三方完全统一，通讯速率、数据位、校验模式、停止位任一参数不一致都会直接产生乱码。 配套可视化调试工具可直观查看、一键修改设备串口与射频参数，无需复杂指令操作，新手也能快速完成参数统一。
（二）硬件布线踩坑？剩余故障集中于此
未统一共地：设备之间地线分离，电平基准失衡，持续出现乱码；解决方式：整套采集设备单点共地。
供电电压波动：电机、继电器等负载启停带来电源杂波，干扰串口信号；可增设滤波元件稳定供电。
通讯线接返：数据收发线路对接错误，数据传输异常；调整线路交叉对接即可修复
射频信号串扰：模块射频天线与主控电路板距离过近，无线信号干扰有线串口；布局时天线远离金属电路区域。
硬核抗干扰 buff 加持，从源头减少故障
WLT2422Z 内置金属屏蔽罩，隔绝射频自身辐射干扰；设备提供多组独立通讯信道，可切换至远离 WiFi 的专属频段，从底层规避无线噪声。 配套WGT2422Z-4G 网关搭载软硬件双重看门狗机制，供电不稳、信号异常时自动重置通讯链路，长期工业运行可大幅减少乱码、离线等故障。
两种主流组网玩法，快速实现数据上云
1. 点对点单向采集场景
搭配一组 WLT2422Z 模块，一端对接单片机作为采集终端，另一端接入 4G 网关充当网络协调器，二者归属同一网络标识、互设为对方通讯目标。终端周期性唤醒采集数据并定向发送，网关收到信息后直接转发至云端平台。
2. 多设备批量采集场景
网关设为主控节点，现场各类传感终端作为从属节点，支持网关主动轮询采集、终端自主定时上报两种模式。模块自带分包、重传保护机制，完整留存传感信息，适配厂区温感、能耗等大批量监测项目。
六、方案落地价值总结
晓网WLT2422Z+WGT2422Z成套 ZigBee 方案，从射频、底层协议、配套软件三重优化，直击行业五大核心优势：
超低功耗远距离：大功率射频搭配微安级休眠，户外远距离传输，电池终端续航持久；
抗干扰大容量组网：隔离信道 + Mesh 智能路由，WiFi 密集场所稳定承载海量节点；
开发门槛极低：极简接线 + 可视化调试软件，无需开发 ZigBee 底层协议；
一站式云端对接：全网通 4G 网关，自动心跳保活，全天候稳定联网；
全工况工业可靠：宽温范围 + 软硬件看门狗，适配工厂、户外严苛场景。
全套提供图纸、调试套件与全流程技术支持；相比零散采购模块、第三方 DTU，设备兼容性更强、现场故障更少，是物联网传感采集高性价比标准化无线方案。
