工业网关选型｜无菌水洗灌装产线EtherCAT与DeviceNet总线融合方案

一、应用场景

本项目为瓶装饮料无菌灌装、杀菌、贴标、装箱一体化全自动包装产线，属于食品加工工业自动化生产场景，车间差异化工况：全线设备每日高温水洗消毒、环境高湿，车间需防腐、防积水，控制柜易进水凝露，食品级洁净要求杜绝油污粉尘；产线灌装伺服、输送链条、旋盖机械手、杀菌温控模块由倍福 CX5100 嵌入式 PC 作为全线 EtherCAT 软主站，支持 256 轴同步运动，适配高速灌装毫升级精准流量控制；车间灌装液位传感器、杀菌温度压力、洁净区压差、瓶盖漏液检测设备均搭载 DeviceNet 总线，配套罗克韦尔 1769-L33ERM CompactLogix PLC+1769-DNB DeviceNet 主站模块，独立搭建低速检测采集网络。两套总线协议物理隔离、数据无法互通，缺少专用协议转换通信桥梁，无法实现液位异常、杀菌温度超标与灌装伺服实时联动，需部署塔讯TX131-RE-DNS/ECS工业网关（智能网关、数据采集器）搭建食品行业工业物联网食品安全溯源平台，打通 EtherCAT 运动控制层与 DeviceNet 检测采集层。

二、网关功能简介

塔讯TX131-RE-DNS/ECS为双从站架构工业网关，适配倍福 CX5100 EtherCAT 软主站与罗克韦尔 CompactLogix DeviceNet 主站跨平台组网，针对食品车间水洗高湿防腐工况做硬件防护升级，同时承载物联网网关、食品产线数据采集器职能，支撑无菌灌装工业自动化流量闭环控制与工业物联网食品安全全链路追溯，核心功能如下：

双从站标准通信架构（硬性匹配项目通信逻辑）：EtherCAT 端口作为标准 EtherCAT 从站接入倍福 CX5100 软主站，最小同步周期 125μs，兼容 256 轴灌装伺服同步流量调节；DeviceNet 端口作为 DeviceNet 从站接入 1769-DNB 主站模块，三档波特率自适应，硬件芯片双向协议转换，信号转发延迟≤18μs，满足灌装液位异常毫秒级停机管控。

食品车间水洗防腐防潮适配：网关整机电路板做防水防腐涂层处理，端子带防水防尘保护盖，宽温 - 10~60℃稳定运行，抵御每日高温水洗、车间高湿凝露积水；金属外壳食品级防腐喷涂，DIN 导轨卡扣防水加固，IP20 防护避免清洗污水渗入控制柜损坏元器件。

大容量 IO 双向映射：单网关支持 1100 点 IO 自由分配，同步传输灌装流量、旋盖转速、杀菌温度压力、洁净区压差、液位高低、漏液报警、输送线启停信号；本地缓存可存储 4 小时食品工艺数据，水洗环境网络波动时自动缓存补传至工业物联网平台，保障食品安全数据完整留存，满足食监局溯源监管要求。

跨平台零代码兼容适配：配套倍福 TwinCAT 专用 ESI 文件、罗克韦尔 Logix5000 专用 EDS 文件，所有 IO 映射、通信逻辑离线仿真完成，无需修改 CX5100 灌装流量运动程序、1769-L33ERM 杀菌检测采集程序，仅利用夜间5 小时停产清洗窗口期完成现场部署，不占用白天量产时间。

一体化数据采集器拓展：网关独立以太网拓展口接入食品厂区防水工业交换机，统一汇总 EtherCAT 灌装生产数据、DeviceNet 卫生质量检测数据，同步推送至食品 MES、食品安全溯源云、设备 OEE 管理平台，构建合规工业物联网数字底座，实现每一批次饮品全工序溯源存档。

三、项目痛点

改造前整条无菌灌装产线节拍 60BPM（每分钟 60 瓶饮品），日产能 86400 瓶，改造前核心痛点全部由两套独立总线协议无专用协议转换网关导致，贴合水洗高湿防腐食品车间特殊工况：

总线隔离无实时联动，饮品报废、原料损耗成本高：EtherCAT 网络（CX5100）管控灌装伺服、输送机械手；DeviceNet 网络（1769-L33ERM）管控液位、杀菌、漏液检测设备，两套系统完全割裂。当灌装液位不足、杀菌温度不达标、瓶盖漏液时，报警信号无法实时下发 CX5100 主站，不合格饮品持续流入装箱工序，单班次报废饮品超 1500 瓶，月度原料、包装报废成本5 万元；报警信号延迟 900ms 以上，无法即时关停灌装头，扩大原料损耗。

人工录入卫生质量数据，工业物联网食安追溯不合规：DeviceNet 侧杀菌温度、洁净压差、灌装液位数据存储在 1769-L33ERM 本地，无统一全域数据采集器自动同步 MES，每班质检人员耗时5 小时手动录入批次检测数据，全年人工录入成本 9.6 万元；数据时序错位，批次生产轨迹与卫生检测参数无法绑定，市场监管局食安审计多次预警，存在停产整改、罚款风险，月度潜在处罚金额 2~8 万元。

传统 RS485 串口水洗受潮频繁通信故障：前期采用串口转换器对接两套控制器，车间每日高压水洗、高湿凝露极易造成串口端子进水短路，每日通信中断 7~13 次，每次停机清洗、重启 15 分钟，月度累计停机时长 28 小时，设备综合稼动率仅3%，无法完成月度饮品灌装订单。

批次换型、总线运维成本居高不下：切换不同口味饮品时，需分别修改倍福 CX5100 EtherCAT 灌装流量程序、1769-L33ERM DeviceNet 卫生检测程序，单次换型停机6 小时，每月 6 次产品切换，月度产能损失 83520 瓶饮品；两套总线协议分开运维、备件独立储备，年度总线运维人工 + 备件总成本 14.2 万元。

传统中转改造硬件投入高昂：前期备选方案新增中型 PLC 搭建中转网络，整套硬件采购、布线调试总成本9 万元，改造需要全天停机 6 小时，灌装流量基准重新校准产生额外工时损耗；车间缺少统一智能网关承载全域采集，需额外部署多台独立采集终端，硬件重复投入，无法搭建合规工业物联网食安溯源平台。

四、解决方案

整套方案采用 “单条灌装主线配置 1 台 TX131-RE-DNS/ECS协议转换智能网关” 核心架构，依托网关双从站原生架构打通倍福 CX5100 EtherCAT 软主站、罗克韦尔 1769-L33ERM DeviceNet 主站，针对水洗高湿防腐车间做防水防潮硬件优化，同步搭建食品厂区合规工业物联网食安数据采集链路：

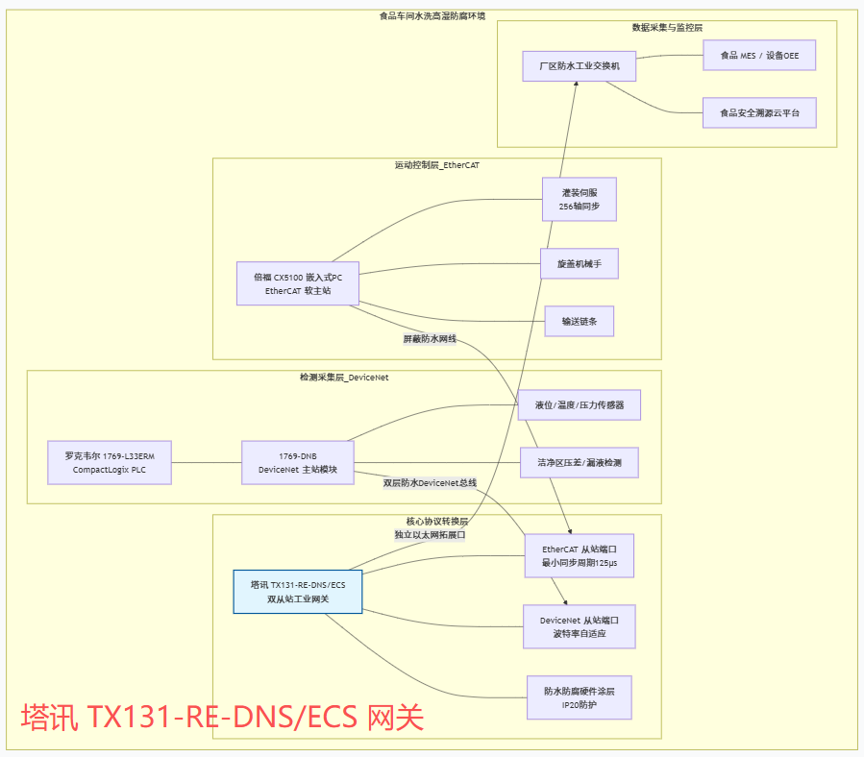

网络硬件拓扑搭建

EtherCAT 侧链路：倍福 CX5100 嵌入式 PC 以太网口输出 EtherCAT 主站信号，屏蔽防水网线直连 TX131 网关 EtherCAT 从站接口，网关在 TwinCAT 软件内识别为标准 EtherCAT 从站，分配 256 字节输出映射区（下发灌装启停、流量调节、急停、饮品配方参数）、256 字节输入映射区（回传 DeviceNet 侧液位、杀菌、漏液报警信号），同步周期设定 250μs 适配毫升级精准灌装。

DeviceNet 侧链路：1769-L33ERM 本地扩展 1769-DNB DeviceNet 主站模块，双层防水屏蔽 DeviceNet 总线接入 TX131 网关防水 DeviceNet 端子，网关作为 DeviceNet 从站添加至主站扫描列表，分配独立 IO 地址，实时上传灌装液位、杀菌温度压力、洁净区压差、瓶盖漏液检测数值。

物联网拓展链路：TX131 网关独立以太网拓展口接入厂区防水工业交换机，作为整条灌装产线统一数据采集器，将两侧总线融合后的生产、卫生检测全维度数据同步推送至食品 MES、食安溯源云、市场监管对接平台，实现每一批次饮品全工序数据存档追溯。

双向数据映射逻辑（适配无菌灌装食品工艺） 下行（CX5100 EtherCAT → TX131 → 1769-L33ERM DeviceNet）：批次生产启动、灌装头开启 / 关闭、输送线启停、饮品配方切换、杀菌水泵调节指令； 上行（1769-L33ERM DeviceNet → TX131 → CX5100 EtherCAT）：实时灌装液位、杀菌腔体温度压力、洁净区压差、瓶盖漏液报警、清洗水箱温度数值。

水洗高湿防腐工况专属优化：网关电路板防水防腐涂层、端子防水保护盖，控制柜底部加装排水孔，所有通信线缆选用食品级防水双层屏蔽线材；网关软件开启水洗水汽、电磁干扰滤波算法，抵御每日高压清洗带来的信号杂波，保障 7×24 小时稳定协议转换。

成本优化控制：仅单台 TX131 网关完成整线异构总线互通，硬件采购成本79 万元，改造仅占用夜间 2.5 小时停产清洗窗口期，无需新增中转 PLC、多台串口采集终端，相较传统中转 PLC 方案硬件投入降低 83.6%，无全天停机流量校准工时损耗。

五、分步实施流程

步骤 1：离线程序预配置

分别在倍福 TwinCAT、罗克韦尔 Logix5000 软件离线导入 TX131 网关 ESI、EDS 文件；预先完成 1100 点双向 IO 映射，模拟液位不足、杀菌温度超标异常场景，闭环测试灌装头即时关停逻辑，确认总线协议地址无冲突；同步配置网关工业物联网食安采集模板，对接监管溯源数据库，预校验批次编码与全工序参数绑定逻辑，完整备份两套控制器原有程序。

步骤 2：夜间停产清洗窗口期硬件布线

防水防腐控制柜防水 DIN 导轨固定 TX131智能网关，端子全部扣上防水保护盖；铺设防水屏蔽 EtherCAT 网线、双层防水 DeviceNet 总线、物联网拓展网线，线缆远离水洗喷淋区域；完成 24VDC 防水隔离供电接线，布线结束后喷淋清水模拟清洗工况检测线路防水绝缘性能，达标后进入调试环节。

步骤 3：分段在线联调

EtherCAT 链路单独调试：倍福 CX5100 TwinCAT 扫描识别 TX131 从站，下发灌装流量、输送启停指令，锁定 250μs 同步周期，验证 256 轴灌装伺服流量控制精度稳定；

DeviceNet 链路单独调试：1769-L33ERM 搭配 1769-DNB 扫描网关从站，读取液位、杀菌温度传感器实时数值，波特率设置 500kbps 适配稳定采集；

双向闭环联动全流程测试：模拟灌装液位过低报警，DeviceNet 信号经 TX131 硬件协议转换18μs 内转发至 CX5100，对应灌装头立刻关停，验证异常管控时效性满足食品安全生产标准；

工业物联网链路调试：网关作为全域数据采集器同步上传融合后完整批次、卫生检测数据，核对每批次饮品生产、检测参数时序完全对齐，溯源档案完整合规。

步骤 4：72 小时满载水洗循环稳定性测试 + 运维培训

以 60BPM 满负荷节拍连续运行 72 小时，每日定时高压水洗消毒，维持车间高湿凝露工况，全程记录网关协议转换丢包、通信中断次数；组织食品车间电气、质检运维人员培训，掌握网关防水参数配置、进水故障快速排查、食安溯源报表导出方法；测试周期无通信故障后切换全天量产。

六、改造前后核心指标对比表格

七、落地应用效果

食品饮料无菌灌装产线部署塔讯TX131-RE-DNS/ECS协议转换工业网关，打通倍福 CX5100 EtherCAT 软主站、罗克韦尔 1769-L33ERM DeviceNet 主站两套异构总线协议，在每日水洗高湿防腐洁净车间搭建稳定合规的工业自动化安全闭环控制网络，网关同步承担物联网网关、食品产线全域数据采集器双重核心职能，落地量化收益清晰：

饮品灌装产能与营收稳步提升：产线节拍由 60BPM 提升至 68BPM，年度新增灌装饮品 4187520 瓶，单瓶饮品净利润85 元，年度新增生产收益 355.94 万元；口味换型停机时长缩减 76.9%，设备综合稼动率从 84.3% 提升至 97.8%，稳定完成全年饮品销售订单。

人工与原料包装损耗成本大幅节约：取消每班专职质检数据录入人员，全年节约人工成本6 万元；饮品、包装报废损耗下降 80%，年度节约原料包装损耗 100.8 万元；总线运维成本降低 81.1%，年度运维开支节约 11.51 万元，三项年度直接成本节约合计 121.91 万元。

工业物联网食品安全监管全面合规落地：依托 TX131 一体化数据采集器，自动融合 EtherCAT 灌装生产数据、DeviceNet 卫生质量检测数据，每一批次饮品生成加密数字化溯源档案，自动对接市场监管溯源平台，100% 通过食安审计，彻底消除停产、罚款风险；一体化智能网关替代多台分散采集终端，无需重复硬件投入，企业获评市级食品智能示范工厂，获取食品数字化改造专项补贴 36 万元。

水洗高湿防腐工况通信稳定性全面升级：网关防水防腐涂层、端子防水保护盖搭配干扰滤波算法，完美适配车间每日高压水洗、高湿凝露恶劣环境，72 小时满载循环水洗测试零通信丢包、零中断，全年故障停机时长不超过 6 小时，彻底解决传统串口进水短路频繁停机痛点；改造仅占用夜间5 小时清洗窗口期，灌装流量无需全天停机重新校准，无额外工时损耗。

车间运维、质检工作难度显著降低：单台智能网关统一管理两套异构总线协议，运维人员无需同时精通倍福 TwinCAT、罗克韦尔 Logix5000 两套编程体系，灌装异常、通信故障定位排查时长从 3 小时缩短至 10 分钟以内，质检人员无需手动录入大量检测数据，人力工作负荷大幅下降。

八、项目总结

食品饮料无菌灌装车间具备每日高压水洗、高湿凝露、防腐洁净差异化工况，同时存在 EtherCAT 高速灌装流量运动控制、DeviceNet 卫生安全多维度检测两套异构总线协议隔离行业痛点，传统 RS485 串口水汽易短路、新增中转 PLC 硬件投入高、停机改造周期长，无法满足灌装异常实时止损与工业物联网食品安全监管溯源双重硬性要求。塔讯TX131-RE-DNS/ECS双从站工业网关原生适配倍福 CX5100 EtherCAT 软主站、罗克韦尔 1769-L33ERM DeviceNet 主站硬件特性，硬件加速协议转换实现 18μs 级异常关停信号传输，防水防腐硬件结构适配食品车间水洗特殊工况；同时兼具物联网网关、批次化数据采集器一体化能力，一站式解决食品行业工业自动化闭环生产控制与食安合规数字化追溯两大核心诉求。项目一次性硬件投入仅 1.79 万元，年度直接成本节约超 120 万元、新增产值超 350 万元，投资回收期不足 1.5 天，方案可批量复制至乳品、酒水、调味品全品类无菌灌装、杀菌包装自动化产线数字化升级改造。
