JSM4800双 N 沟道增强型 MOSFET

在笔记本、便携数码、锂电池供电设备的 DC-DC 同步降压方案里，SOP-8 双 N 沟道 MOSFET 一直是电源设计的核心器件。长期以来，行业内大量硬件工程师选用经典 30V 双管方案 AO4800，但供应链波动、交期不稳定、成本持续上涨等问题，不断给量产项目带来交付压力。

为解决行业国产化替代刚需，深圳市杰盛微半导体（JSMSEMI） 基于成熟沟槽 MOS 工艺，全新推出JSM4800双 N 沟道增强型 MOSFET，封装、引脚定义、电气参数、可靠性标准 1:1 对标 AO4800，无需修改 PCB、无需重新调试电路，直接 pin to pin 兼容替换，同时在供货周期、批量成本、高温稳定性上实现全面升级，是消费类低压电源电路的最优国产平替方案。

一、JSM4800 基础架构：与对标型号完全同源设计

JSM4800 采用 SOP-8 标准贴片封装，内部集成两路独立隔离 N 沟道 MOS 管，每一路均集成续流体二极管，引脚排布、内部电路结构与对标型号完全统一，硬件工程师可直接无缝替换，省去改板、重新验证、重新开钢网等额外研发成本。

1. 引脚定义（SOP8 俯视视角）

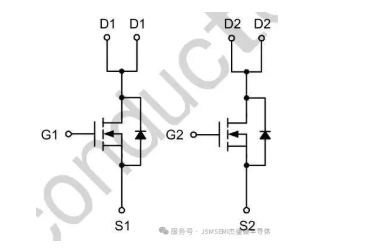

两路 MOS 通道完全独立分离： 通道 1：D1（1、8 脚并联漏极）、G1（2 脚栅极）、S1（3、4 脚并联源极） 通道 2：D2（5、6 脚并联漏极）、G2（7 脚栅极）、S2（独立源极，两路互不干扰）

标准 1.27mm 引脚间距，遵循 JEDEC MS-012 AA 封装规范，通用 SOP8 钢网、回流焊工艺，现有产线无需调整设备，量产适配零门槛。

2. 核心基础规格一览

器件定位：30V 双 N 沟道增强型 MOSFET 封装：SOP-8 耐压：VDS=30V 栅极耐压：±12V 单通道连续电流：8A（25℃），70℃环境 6.5A 脉冲峰值电流：40A（300μs 短时脉冲） 存储 / 工作结温区间：-55℃~150℃ 环保标准：全系列 RoHS 合规无铅封装

二、核心电气参数 1:1 对标，低压导通损耗控制优异

MOS 管选型核心看导通电阻、开关特性、栅极驱动能力，JSM4800 完整复刻对标型号全部电气指标，多档位栅压下 Rds (on) 参数余量充足，兼顾 3.3V 低压驱动与 10V 标准驱动场景。

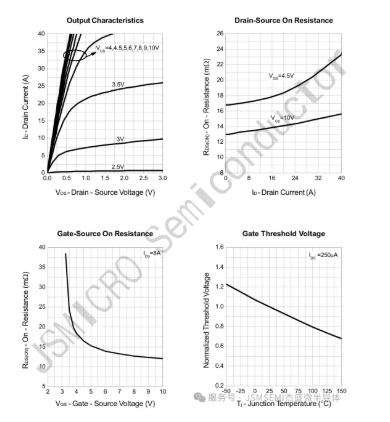

1. 导通电阻 Rds (on)（量产最大限值）

VGS=10V、ID=8A：最大 23mΩ，大电流导通发热更低

VGS=4.5V、ID=7A：最大 27mΩ，适配主流 4.5V 驱动电源 IC

VGS=2.5V、ID=7A：最大 45mΩ，完美适配低电压 MCU 驱动方案

对于便携设备、电池供电产品，2.5V 低压驱动能力是关键优势，JSM4800 在低栅压下依旧保持极低内阻，大幅降低轻载、满载状态下的传导损耗，提升电源转换效率，减少整机温升。

2. 静态直流特性稳定可靠

漏源击穿电压 BVDSS 最小值 30V，预留充足电压余量，应对开关尖峰、电池浪涌；

栅极阈值 VGS (th) 区间 0.6V~1.5V，典型 0.9V，导通门槛低，驱动兼容性强；

关态漏电流 IDSS 控制严苛，常温最大 1μA，85℃高温仅 30μA，待机功耗极低，延长数码产品续航；

栅极漏电流 IGSS≤±100nA，栅极几乎无损耗，降低驱动 IC 负载。

3. 高速动态开关特性，适配高频 DC-DC

如今便携电源普遍采用 MHz 级高频开关设计，对 MOS 管开关速度、栅电荷、寄生电容要求严苛，JSM4800 动态参数完全匹配对标型号：

总栅电荷 Qg 典型 10.2nC，栅极充放电速度快，开关损耗小；

开通延时 td (on) 5.9\10ns，关断延时 td (off) 17\35ns，上升 / 下降时间控制在 ns 级；

寄生电容 Ciss=580pF、Coss=95pF、Crss=57pF，高频工作下波形干净，无震荡干扰；

体二极管反向恢复时间 trr 典型 15.5ns，同步整流场景续流损耗显著降低。

三、严苛可靠性测试，全流程品控保障长期稳定

杰盛微 JSM4800 从晶圆制造到封装测试建立全链路可靠性管控，每一批次器件均执行标准化可靠性验证，满足消费电子长时间连续工作需求：

100% UIS 单脉冲雪崩测试所有成品出厂全部完成雪崩冲击测试，单脉冲雪崩耐受能量 20mJ（L=0.5mH），雪崩电流 9A，应对感性负载反冲、上电浪涌，避免瞬时高压击穿器件。

宽温域稳定运行 最大结温 150℃，-55℃低温至 150℃高温区间电气特性平缓，笔记本密闭腔体、户外便携设备高温环境下不会出现性能骤降；配套瞬态热阻抗曲线，工程师可精准计算长时间满载温升，简化散热设计。

热阻参数可控 结到环境稳态热阻 74℃/W，短时脉冲热阻 48℃/W，1 平方英寸标准 PCB 焊盘即可满足 8A 持续电流散热需求，无需额外加大铺铜面积，保障 PCB 小型化设计。

多重老化验证 持续开展高低温循环、高温存储、湿热老化、静电 ESD 测试，杜绝批量失效风险；产品资料内安全工作区（SOA）曲线完整，区分直流、毫秒级、微秒级脉冲工况，给硬件设计充足安全边界参考。

四、多场景适配，一站式解决低压电源 MOS 选型需求

JSM4800 双 N 沟道集成架构，一颗器件替代两颗单路 MOS 管，大幅缩减 PCB 布局面积，完美适配全品类低压电池供电产品：

笔记本电脑同步 Buck 降压电源两路 MOS 分别作为同步整流上下桥，30V 耐压适配笔记本 12V/19V 输入母线，低 Rds (on) 降低电源发热，提升整机续航。

便携数码、锂电池供电设备平板、智能穿戴、充电宝、便携加湿器、小型蓝牙设备内部 DC-DC 转换、负载开关，2.5V 低压驱动适配锂电池直驱方案。

USB 电源管理、端口控制电路USB 快充辅助降压、端口限流开关，集成体二极管可省去外部续流二极管，简化 BOM 清单，降低物料成本。

小型电机驱动、低压 H 桥辅助电路微型风扇、震动马达驱动回路，40A 脉冲电流可承受电机启动瞬时冲击。

对比分立两颗单 MOS 方案，JSM4800 单颗 SOP8 器件可节省 40% 以上 PCB 空间，简化贴片工序，减少物料种类，对追求小型化、低成本的消费类产品提升竞争力。
