很多工商业光伏用户都遇到过这种离谱情况：现场无功补偿器显示功率因数达标，运行参数一切正常，月底却收到力调电费罚款单。
排查设备、校准仪表、更换电容柜，折腾一圈依旧无解。其实问题根本不在补偿设备故障，而是光伏并网点位置选错，导致补偿器与电网电表数据不同步，出现“假性达标”。

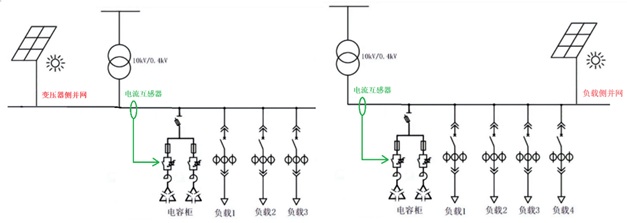

分布式光伏并网主要分负载侧并网和变压器侧并网两种方式，二者对无功补偿的影响天差地别，对应的解决方案也完全不同。今天杭州时域电子无功补偿技术团队一次性讲透，帮大家彻底避开无功罚款坑。两种并网方式区分，不是光伏并网的具体位置，而是并网点与电流互感器的相对位置，如下图所示，即使光伏在进线柜并网，若并网点在电流互感器后面，也属于负载侧并网。
01 负载侧并网：适配性强，不易罚款
负载侧并网是相对规范、适配性更高的并网方式，也是业内推荐的优选方案。
这种模式下，光伏并网点位于无功补偿器的后端，补偿器的电流互感器可以完整检测到负载电流+光伏发电电流的全部数据。这就意味着，无功补偿器采集的功率因数、有功、无功数据，和电网计量电表的数据完全同步、完全一致。
唯一的硬性要求是，必须配备光伏四象限无功补偿器。
光伏发电会出现电流双向流动的情况，四象限补偿器可精准识别正向负载电流、反向光伏逆流，精准计算无功损耗，动态投切补偿电容。只要设备选型到位、参数设置正常，基本不会出现因为并网导致的功率因数不达标、力调电费罚款的问题。
02 变压器侧并网：隐形大坑，罚款重灾区
不少老旧光伏项目、简易施工项目，为了省事会选择变压器侧并网，这也是绝大多数无功罚款的核心诱因。
该模式下光伏并网点在补偿器前端，直接接入变压器低压端。此时会出现一个致命的数据偏差：无功补偿器和电网电表，检测的不是同一套数据。
无功补偿器仅能检测到厂区负载的用电数据，完全采集不到光伏发电电流，它判定的“达标”，只是负载功率因数达标，不是总的功率因数达标。
但电网电表的计量逻辑完全不同：电表有功=负载有功-光伏有功。光伏发电会抵消部分负载有功，却不会抵消系统无功损耗，直接导致电网侧统计的实际功率因数，远低于补偿器显示数值。
简单来说就是：补偿器看着满分达标，电网电表判定严重超标，罚款自然无可避免。这就是变压器侧并网的核心弊端，也是行业内公认的无功补偿难题。

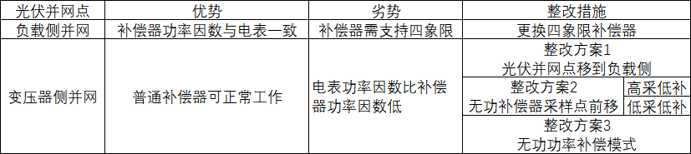

03 变压器侧并网3种整改方案
针对变压器侧并网的先天缺陷，不用盲目拆机重建，根据现场工况、预算需求，有三种成熟可靠的整改方案，适配不同场景。
方案一：改并网点+更换四象限补偿器（根治优选）
这是最彻底、一劳永逸的整改方式。将原有变压器侧的光伏并网点，调整至负载侧，同时更换适配光伏工况的四象限无功补偿器。
整改后补偿器可完整采集光伏与负载全部电流数据，和电网电表数据完全同步，彻底杜绝数据偏差问题。适合具备施工条件、希望长期稳定运行、杜绝后续隐患的项目。
方案二：不改并网点，无功补偿器的采样点前移
若现场布线复杂、改动并网点施工成本高，可选择高采低补方案，无需改动原有光伏并网线路。
核心操作是将无功补偿器的采样点前移。
如果从低压负载侧前移至变压器高压侧，就是高采低补。高压侧采样可精准捕捉变压器、光伏、负载的整体电能数据，覆盖全部无功损耗，补偿逻辑和电网电表计量逻辑对齐，从源头消除数据偏差。该方案施工简单、改动小、性价比极高，适合大部分存量光伏项目整改。
如果高压侧加电流互感器条件不具备，也可以把电流互感器还是保留在低压侧，仅仅移到光伏并网点前即可。
方案三：模式切换，纯无功兜底补偿（零改动应急方案）
如果暂时无法改动线路、更换设备，可采用低成本应急整改方式，无需改并网点、无需改采样点、无需换设备。
只需调整无功补偿器运行模式：从传统的“功率因数采样控制模式”，切换为无功功率补偿模式。核心目标不再是跟随功率因数投切，而是主动补偿厂区所有负载无功损耗，将系统无功彻底清零，让电网侧功率因数无限趋近于1。
这种兜底补偿方式，能完美抵消光伏并网带来的功率因数偏差，快速解决罚款问题，适合短期应急、预算有限、不便施工的场景。
写在最后
光伏无功罚款从来不是“设备质量问题”，而是并网方式与补偿逻辑不匹配导致的系统性问题。
负载侧并网配四象限补偿，稳定无忧；变压器侧并网看似省事，实则隐患重重。三种整改方案各有优势，大家可根据现场施工条件、预算情况灵活选择，彻底告别力调电费罚款。
