芯耀
与非AI
94
一、PD快充诱骗芯片市场现状
USB Type-C PD 快充生态爆发，从手机、笔电到电动工具、便携储能、按摩仪、投影仪、车载电源，几乎所有需要 9V/12V/15V/20V 供电的设备都在向 Type-C 接口迁移。适配器默认只输出 5V，设备想拿到高压必须"握手"。诱骗芯片就是设备端的"翻译官"——一颗小小的 IC，让设备秒变 PD 受电端。如今平芯微推出的 PW6606 和 PW6607 两款方案，正以"更好的兼容性 + 更低的价格"重新定义这一赛道。
二、PW6606 产品定位

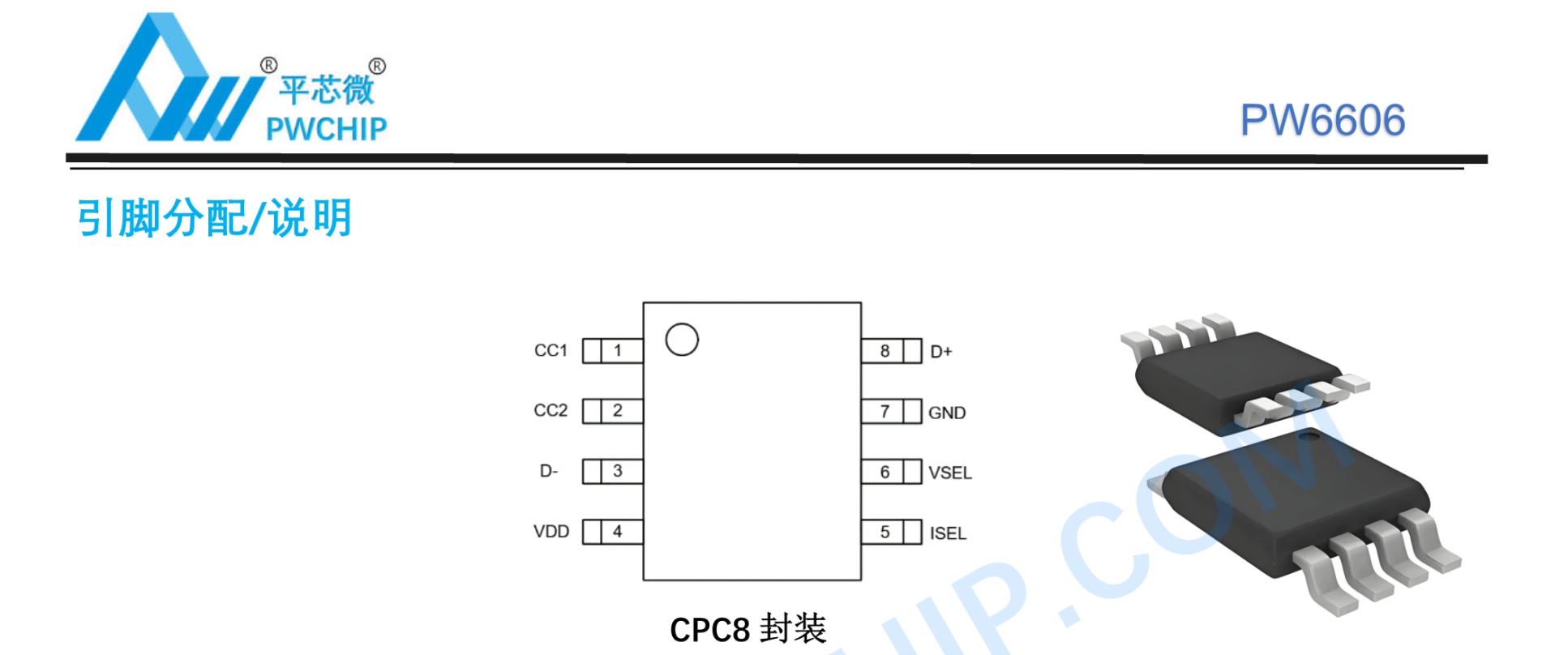

PW6606 是平芯微早期推出的一款成熟型 PD/QC 诱骗芯片，主打稳定性与兼容性，在电动工具、便携储能、桌面显示器等场景已有大规模量产验证。支持 PD 与 QC 双快充协议，通过外围电阻可设置 5V/9V/12V/20V 四档目标电压，PD 优先握手，QC 兜底切换。产品已建立良好口碑，是很多方案商的首选诱骗IC。
三、PW6607 产品定位
PW6607 是平芯微在 PW6606 基础上推出的升级替代版本，功能与 PW6606 完全对齐：同样支持 PD + QC 双协议、同样支持 5V/9V/12V/20V 四档电压设定、 DFN8 封装、同样具备"PD 协议优先 + QC 兜底 + PD 自动降压"三大特性。最大差异化：价格仅为 PW6606 的一半。PW6607 是一颗"功能不减、价格砍半"的性价比之王，专为对成本敏感、对性能不妥协的方案商设计。

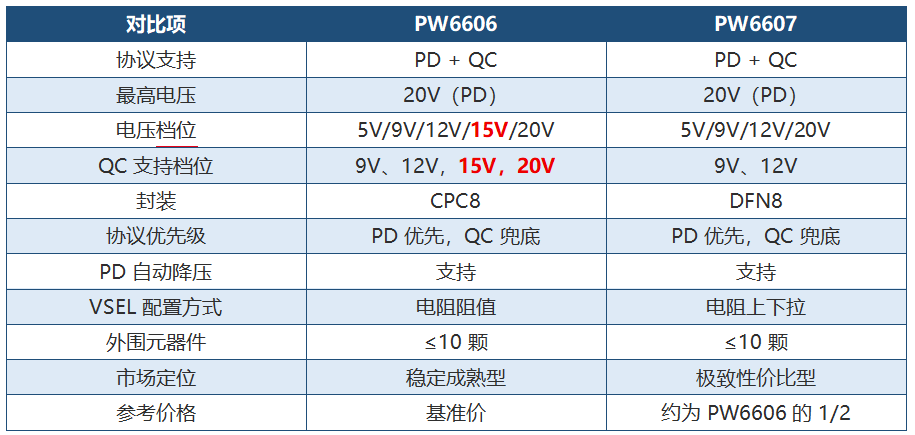

四、PW6606 与 PW6607 功能对比表
从功能维度看，PW6607 与 PW6606 几乎 Pin to Pin、Feature to Feature 完全对齐；从商务维度看，PW6607 直接把 BOM 成本打下来一半，对于年出货量数十万到百万级的方案商来说，节省的成本非常可观。

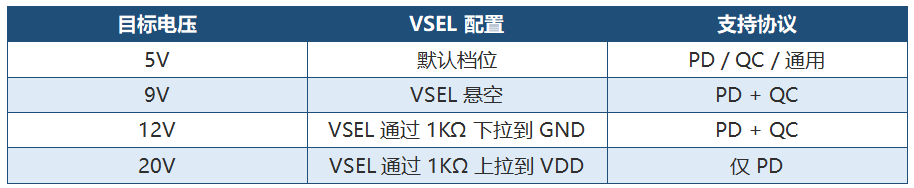

五、VSEL 电阻配置逻辑（两颗芯片通用）
注意：QC 仅支持 9V 和 12V 两档，若设置为 20V 而插入的是纯 QC 头，芯片会自动降级到 QC 支持的最高档位。
六、协议握手流程
上电后，芯片首先尝试 PD 握手：接收 Source Capabilities → 匹配目标电压对应的 PDO 挡位 → 发送 Request → 收到 Accept + PS_RDY → 完成握手取出目标电压。若 PD 握手超时或适配器不支持 PD，自动切换至 QC 诱骗流程，通过 D+/D- 电压组合方式请求 9V 或 12V。整个过程数百毫秒完成，无需 MCU、无需固件。
七、PD 自动降压兜底机制
PW6606 与 PW6607 都支持 PD 自动降压。当目标电压设为 20V 但插入的 PD 头最高只能出 12V 时，芯片会主动降级请求 12V 挡位；若 12V 也不支持则降到 9V；最终锁定该适配器能提供的最高档位。诱骗电流为当前 PDO 挡位声明的最大电流。这个机制让产品面对市场上千差万别的 PD 充电头时依然能稳定工作。

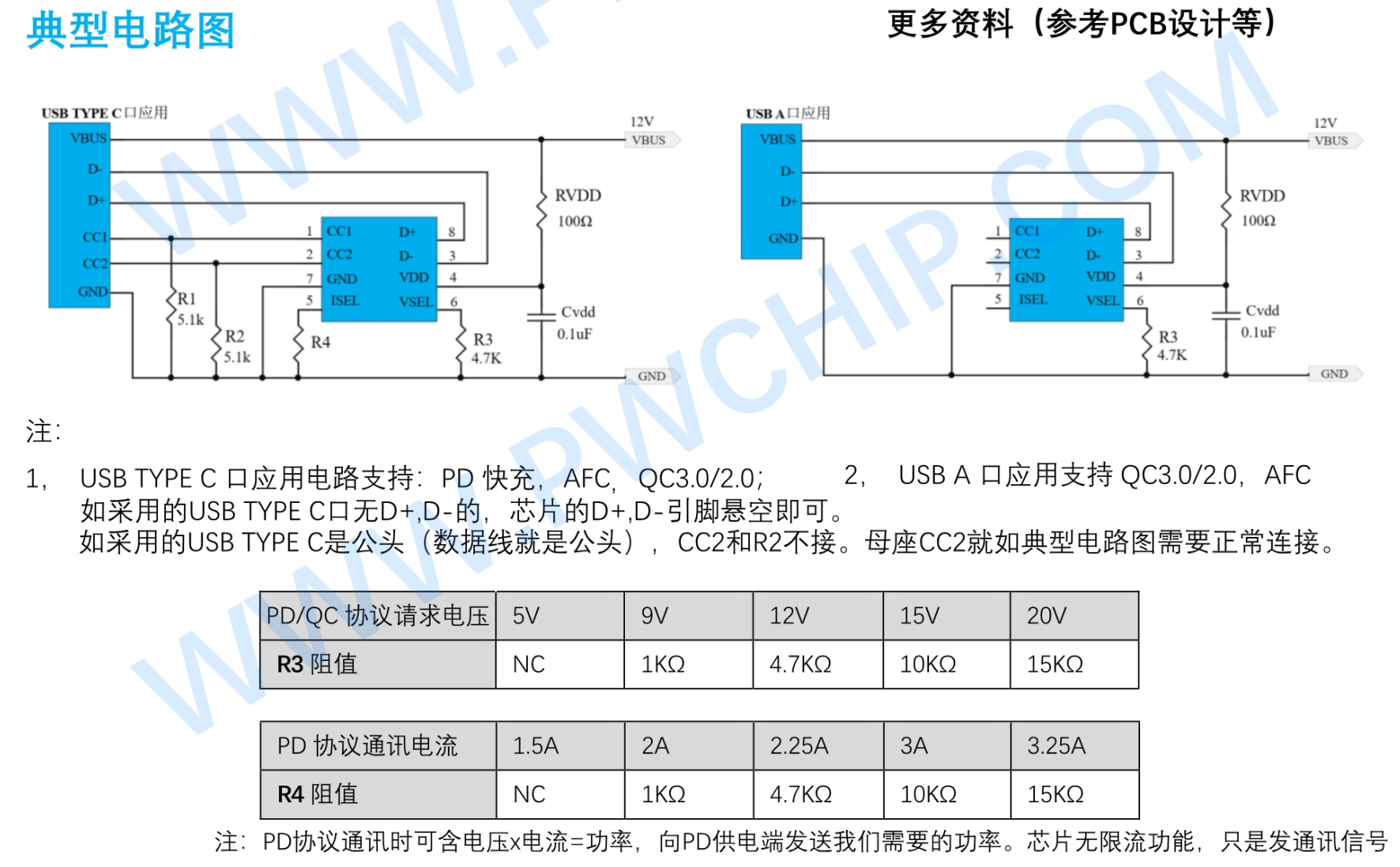

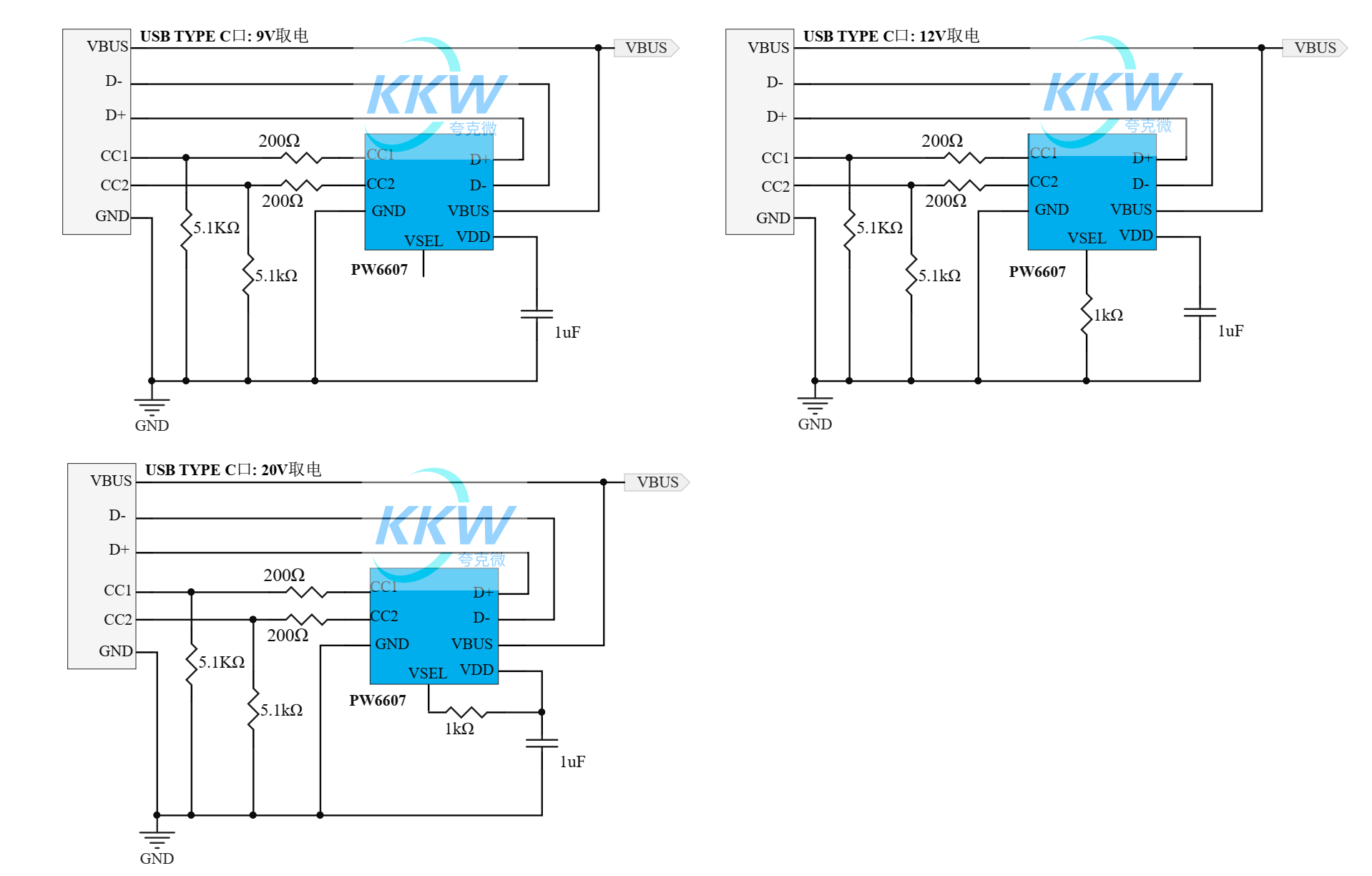

八、典型应用电路（PW6607）
九、PW6606 与 PW6607 如何选型
选 PW6607：全新项目立项、成本压力大、追求极致性价比、面对海量出货年出货、希望保持功能不变的同时把 BOM 成本再砍一刀。
建议：新项目直接上 PW6607，功能完全一致前提下价格便宜一半，是这个价位段几乎无对手的选择。
十、典型应用场景
电动工具充电底座（20V PD 输入直供 3S 充电模块）
便携储能主机（20V PD 替代传统 DC 输入）
按摩仪 / 筋膜枪（12V PD 大电流直供马达）
桌面显示器 / 便携屏（20V PD 替代传统电源）
车载逆变器 / 车载充电（12V PD 兼容多种车充）
DIY 电子玩具与开发板（无 MCU 快速搞定 PD 电源）
投影仪 / 迷你 PC（20V PD 高效供电）
