国产通用运放评审：ASL622S 的轨到轨与抗辐照含金量几何

一、当信号要贴着电源轨摆动

在工业传感、电池供电设备和星载采集中，信号常常要充分利用从地到电源的整个摆幅，才能榨干 ADC 的量程、压低量化误差。可传统运放的输出离电源轨总差那么一截，单电源 5V 供电时输出可能只在 0.3V 到 4.7V 之间晃，靠近两端就削顶失真，等于白白浪费了 ADC 两端各约 6% 的量程。再加上系统要求低功耗、宽电压、还要在太空和工业现场扛得住辐射与温变，通用运放就不够看了。更隐蔽的问题是偏置电流：高阻信号源（光电二极管、高阻传感器）配普通运放时，偏置电流会在源阻抗上产生可观的失调，把微弱信号淹没。国科安芯 ASL622S 用双通道轨到轨 CMOS 结构，把输入和输出都推到电源轨附近，再以商业航天级抗辐照兜底，正好对上这类宽压、低功耗、高可靠的信号调理需求——它要让模拟前端的每一毫伏都不被浪费。

一个常被忽视的代价是校准：非轨到轨运放在单电源下两端各浪费约 6% 量程，若 ADC 是 12 位，等于凭空丢掉约 0.7 位有效分辨率；在高精度采集里，这几位往往就是信号与噪声的分界线。偏置电流的问题同样隐蔽：高阻传感器配毫微安级偏置的运放，会在源阻抗上产生毫伏级失调，把微弱信号直接淹没。ASL622S 的轨到轨与 1pA 偏置正是针对这两类隐性损耗。

二、ASL622S 是什么：双通道轨到轨 CMOS 运放

ASL622S 是国科安芯推出的双通道、轨到轨输入输出的 CMOS 运算放大器。轨到轨意味着输入共模范围可覆盖到电源正轨、输出也能摆到离两轨极近的位置，单电源下信号利用率最高。它单通道静态电流仅 700μA，却提供 6.5MHz 增益带宽积与 2.9V/μs 压摆率，属于兼顾速度与功耗的通用型。供电范围 2.5V 至 5.5V，对应双电源 ±1.25V 至 ±2.75V，SOP8 封装。输入偏置电流典型仅 1pA 量级，对高阻抗源（如光电二极管、高阻传感）极其友好，不会因为偏置电流在源阻抗上产生可观的失调。商业航天级抗辐照版本让它可直接用于星载与特种工业。一颗 SOP8 里塞进两个独立运放，等于用一颗料的面积和功耗，做两颗单运放的事，对板面积和 BOM 都友好。

双通道结构还便于做差分：一路放大正端、一路放大负端再相减，共模抑制比直接取决于两通道的匹配度，而同一颗料内的两通道天然匹配远好于两颗分立运放。SOP8 封装与主流通用运放 pin-to-pin 兼容，替换与备料都方便；CMOS 工艺则带来了近乎可忽略的偏置电流，对高阻源是本质友好。

三、关键参数与系统适配

几个数决定它的适用性：增益带宽积 6.5MHz、压摆率 2.9V/μs，对几十 kHz 到数百 kHz 的信号调理绰绰有余；单通道静态电流 700μA，在便携与在轨设备里功耗可接受。供电 2.5–5.5V（双电源 ±1.25~±2.75V），宽压域让同一颗料能跨 3.3V 与 5V 系统复用，研发备料都省。输入偏置电流典型 1pA，配合高输入阻抗应用几乎不引入额外失调；轨到轨输入/输出把动态范围用满，单电源 5V 时输出可逼近地到接近 VCC。抗辐照方面，商业航天级公开 SEL/SEU≥37 MeV·cm²/mg、TID≥100krad(Si)，−55℃ 至 125℃ 全温域。这些数合在一起，把它定位成一颗宽压、低功耗、抗辐照的通用信号调理主力——不拼极致精度，拼的是在各个维度上都够用、且可靠。

宽压域的实用意义在于跨系统复用：同一颗 ASL622S 既能焊在 3.3V 的 FPGA 板，也能焊在 5V 的工业板，研发只需维护一份原理图与一份 BOM，显著降低管理成本。700μA/通道的电流在 5V 下每通道仅 3.5mW，对电池供电的便携仪器与长期在轨的卫星都是可接受的开销，而 6.5MHz 带宽足以覆盖绝大多数传感与音频前级。

四、典型应用拓扑

ASL622S 的两个通道可灵活组合：一路做传感器前端同相放大、把微弱信号抬到 ADC 舒适区间；另一路做有源滤波或缓冲。典型结构是二阶有源低通——两个电阻两个电容加一级运放构成 Sallen-Key，滤掉工频与开关电源耦合进来的高频噪声，再送 ADC。也可以两路级联成仪表放大的后级、或搭成电压跟随器做高输入阻抗隔离。在星载遥测与工业传感里，它常驻于ADC 之前，承担增益、电平平移与抗混叠滤波三件事；在电池设备里，低至 700μA/通道的电流让它几乎不拖累续航。值得提的是，轨到轨输出让它在单电源 5V 给 0–5V 输入的 ADC 做驱动时，能把信号摆到 ADC 量程的两端，最大化信噪比；这是非轨到轨运放在单电源下做不到的。双通道结构还便于做差分放大：一路放大正端、一路放大负端，再相减得到共模抑制。

一个实用组合：通道 A 做仪用前级的跟随缓冲、通道 B 做二阶低通，前端高阻不拖累传感器、后级把开关噪声滤净再送 ADC，一颗料完成两件事。轨到轨输出在这里的关键作用是把单电源 5V 下的信号摆到 ADC 量程两端，最大化信噪比；若换成非轨到轨运放，两端各留的死区会直接变成不可用的量程。双通道也方便做两路独立通道的同步调理。

五、可靠性与抗辐照底座

ASL622S 的商业航天级底座同样是 SEL/SEU≥37 MeV·cm²/mg、TID≥100krad(Si) 加 −55℃ 至 125℃ 全温域。它面向商业航天、特种工业、医疗仪器里那些要求宽压低功耗又必须长寿命、抗辐射的模拟前端。多数进口通用运放不承诺抗辐照、温域只到 85℃，在航天与核电场景就是分水岭；ASL622S 把指标写清，等于给模拟信号链上了保险。再加上轨到轨带来的量程利用率，它在可靠与精度两个维度同时给出答案。对系统而言，模拟前端的失效往往是静默的——信号悄悄变差而非彻底断裂，危害更大；抗辐照与宽温域把这种静默失效的概率压到最低，是航天与工业系统愿意为国产抗辐照料多付的那份确定性。

把可靠性翻译成系统语言：模拟前端的失效多为静默型——信号悄悄变差而非彻底断裂，危害比数字电路的硬失效更大，因为不易被看门狗捕获。抗辐照与宽温域把这种慢漂移与突发失效都压到最低；对航天与工业系统，愿意为这颗国产抗辐照料多付的，正是这份确定性。它在精度上不极致，却在可用、省电、可靠三点上做到了量产项目最需要的均衡。

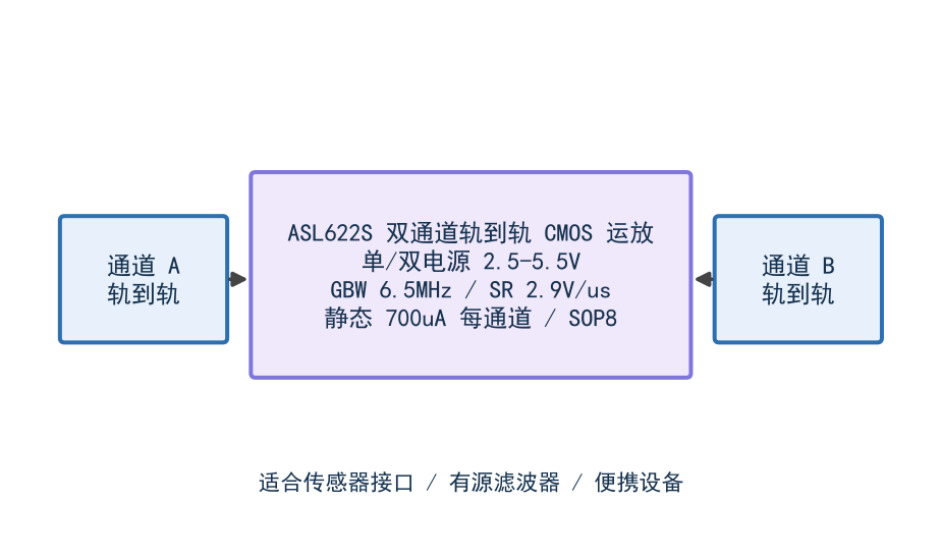

图：ASL622S 双通道轨到轨 CMOS 运放结构

图：ASL622S 构成的二阶有源低通滤波器

六、评审视角：指标逐项拆解

从评审口径拆解。其一，精度定位：6.5MHz/2.9V/μs、700μA 属于通用型，不拼极致精度，拼的是宽压低功耗下的可用；评审把它定位为信号调理主力而非精密前端，定位清晰不夸大。其二，轨到轨：输入+输出，量程利用率高，对单电源系统友好，直接提升 ADC 有效位数。其三，抗辐照：SEL/SEU≥37、TID≥100krad，航天工业可用。其四，供货：国产、SOP8 双通道，BOM 成本低且替代灵活。扣分项：偏置电流虽小但仍需在高阻源场景评估；非精密级，前端增益不能无限做高。综合给它在抗辐照通用运放里 8.0/10——胜在均衡、省电、可靠，是量产项目里风险最低的通用选择之一。

七、国产替代可行性

国产替代可行性：进口通用轨到轨运放（如 MCP/OPA 系列工业档）参数接近，但抗辐照不承诺、温域只到 85℃。ASL622S 在航天与特种工业里是可替代且更稳的选项；常温通用场景比价为主。替代动作：①引脚 SOP8 双通道比对；②全温域增益/失调实测；③把抗辐照写进保证值。结论：航天级替代成立，工业级看成本与交期。它用一颗双通道料替代两颗单运放，BOM 与板面积双省，量产经济性好。

八、全生命周期成本与风险登记

全生命周期成本与风险登记表：①器件成本——SOP8 双通道，单颗抵两颗，BOM 省。②供货风险——国产可控。③失效率风险——抗辐照+宽温域，航天工业失效率低。④验证成本——全温域参数实测即可，无特殊试验。⑤风险项：大电容负载自激需布局约束。总体：均衡低成本，TCO 优，量产爬坡期风险小，适合大规模铺货的工业与航天项目。

九、评审结论

评审结论：ASL622S 是均衡、省电、抗辐照的通用运放，航天级替代成立。确认场景落在宽压低功耗调理区，即可放心上量。对总体单位而言，它的低风险属性比任何单项参数都更值得写进选型报告。
