【应用方案】机器人指尖国产芯,艾为马达/压感/小封装电源解锁灵巧手类人操控

8小时前
209
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

灵巧手(Dexterous Robotic Hand)是机器人的一种新型末端执行器,以人手的结构和功能为模仿对象,在机器人与环境的交互中起着关键作用。它属于深度仿生、柔性感知、微机电系统MEMS)、高性能材料等前沿技术的交叉领域。灵巧手的核心设计思想是仿生学——以人手的结构和功能为模仿对象。人手拥有22–23个自由度,重量约400–500克,却能在不到一斤的重量内完成超过54%的全身运动功能。





图1 机器人灵巧手图示

针对人形灵巧手狭小空间、多自由度驱动、精细化力感知、轻量化供电四大核心痛点,艾为电子提供的马达驱动、高精度压感、小封装 LDO、超小封装霍尔Latch全系列芯片深度适配机器人灵巧手开发场景:有刷马达驱动集成 H 桥与电流采样,适配手指微型执行器;压感芯片高灵敏力度检测;超小型 WLCSP、DFN等封装电源芯片功率密度高、占板面积极小,完美适配手掌紧凑布局。四类产品软硬件协同配套,大幅降低多自由度灵巧手的 PCB 设计、物料选型与调试周期,为灵巧手提供驱动 - 感知 - 供电一体化国产芯解决方案。

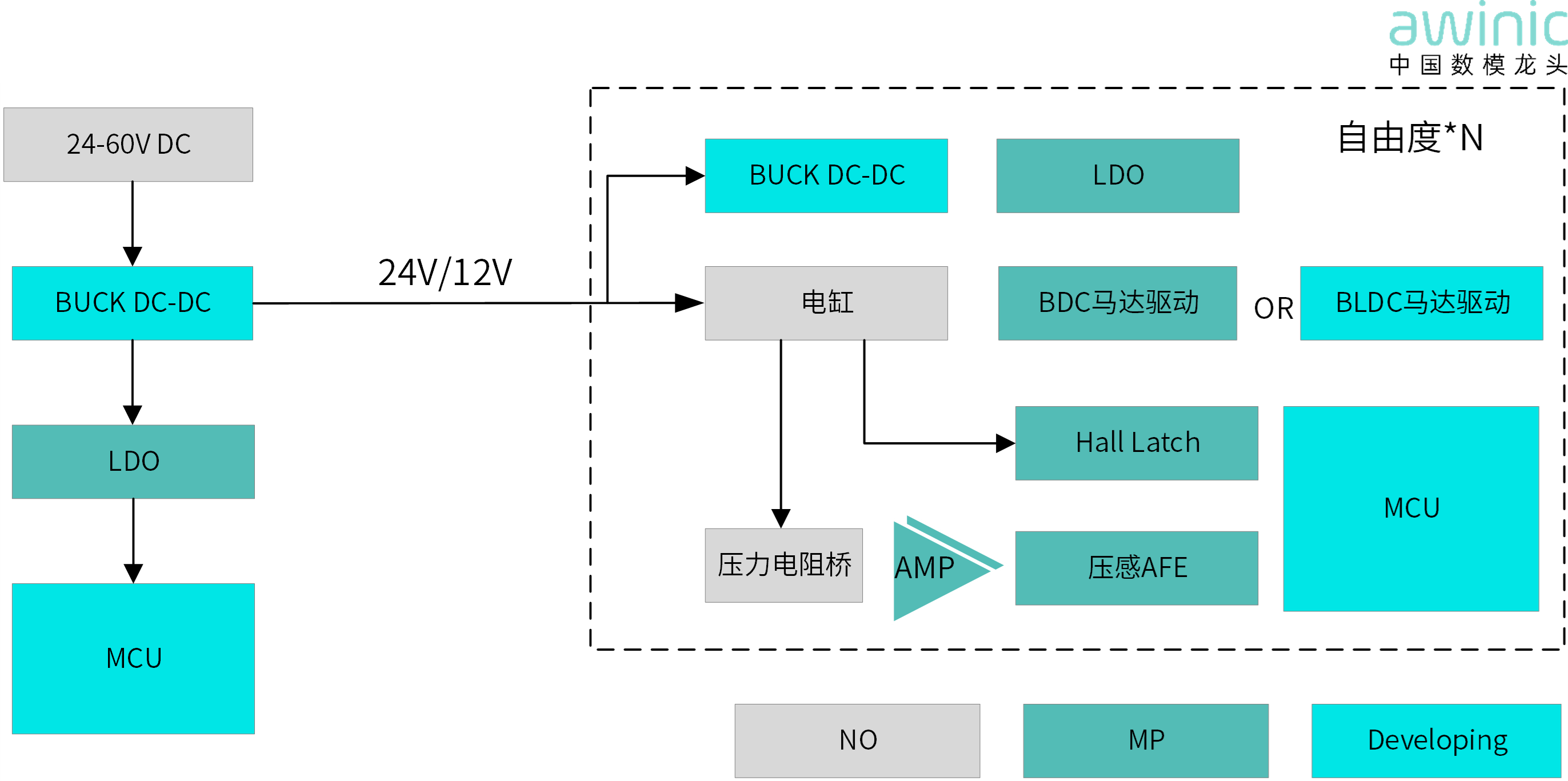

图2  艾为电子灵巧手应用框图



0小体积,300mA低压差线性稳压器

AWP37034是艾为电子新一代高性能LDO,目前包含DFN1×1和DFN0.8×0.8封装两种。非常适用于灵巧手对占板面积要求高的应用。如下是参数特性:

输入电压范围:1.4 V 至 5.5 V

•额定输出电流:300 mA

静态电流:典型值 38 μA

•典型压降:177 mV  (IOUT = 300 mA,2.8 V 输出)

电源抑制比:75 dB @ 频率 = 1 kHz

•噪声:典型值 60 μVrms

• 封装:DFN 0.8 mm × 0.8 mm - 4L,DFN 1 mm × 1 mm - 4L

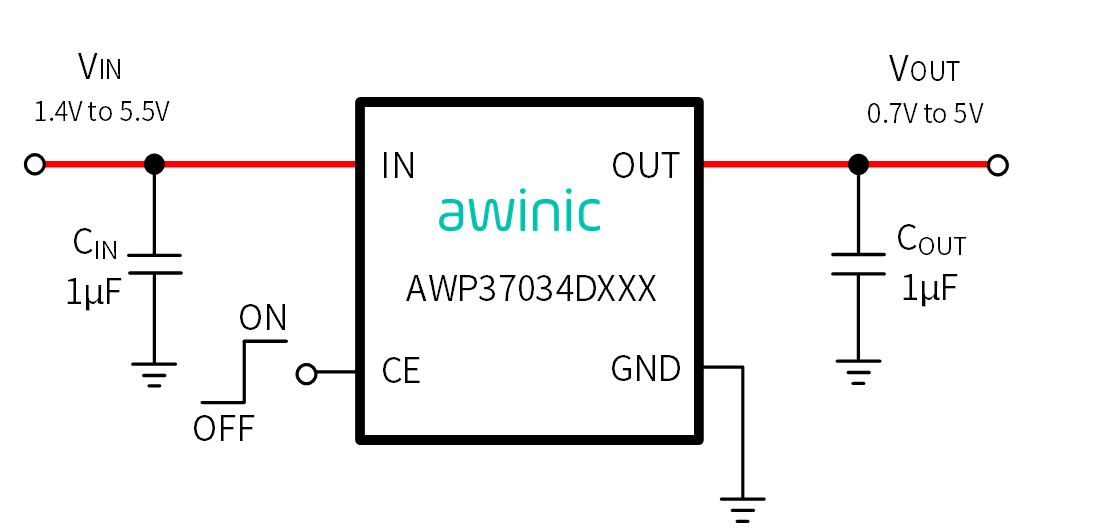

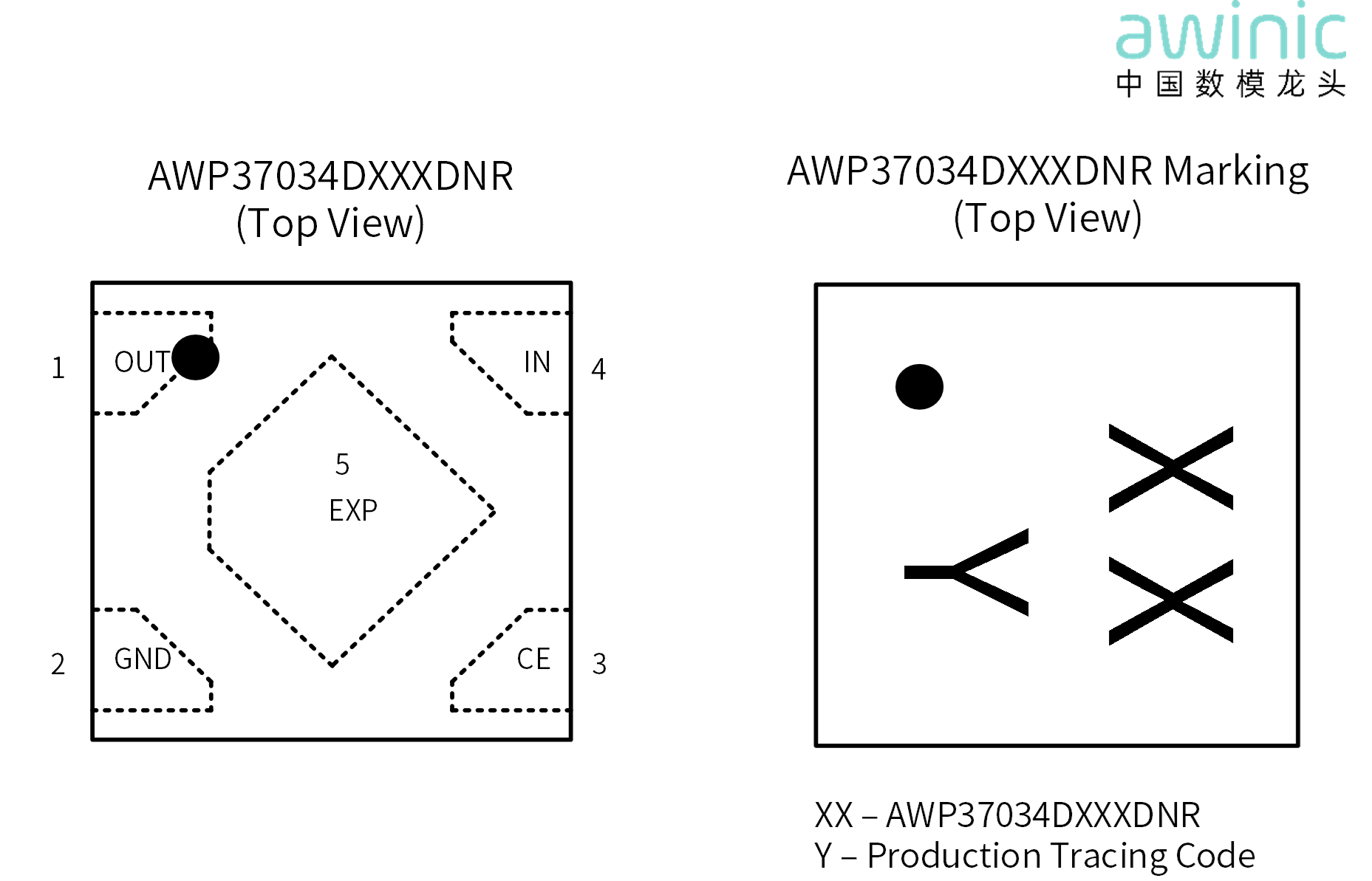

图3 AWP37034外围电路和封装示意图



02 超小体积霍尔Latch,可以用于检测电机换相

随着现阶段的灵巧手对成本和占板面积的要求越来越高,直流无刷低成本的电缸方案中需要集成小封装的霍尔latch,用于识别电机换相状态。AW86531ARCSR是艾为电子新一代的高压小封装霍尔latch产品。特性如下:

•全极性带锁存霍尔传感器

•工作电压范围:2.7 V 至 30 V

•反向电源电压支持:-32 V

•10 μs 超快响应时间

•最大连续输出电流:50 mA

•工作温度范围:-40 °C 至 +150 °C

开漏输出

•静电放电(ESD)耐受能力:>10 kV(HBM)

•带输出限流保护

•封装尺寸:WLCSP - 0.835mm × 0.775mm - 4B

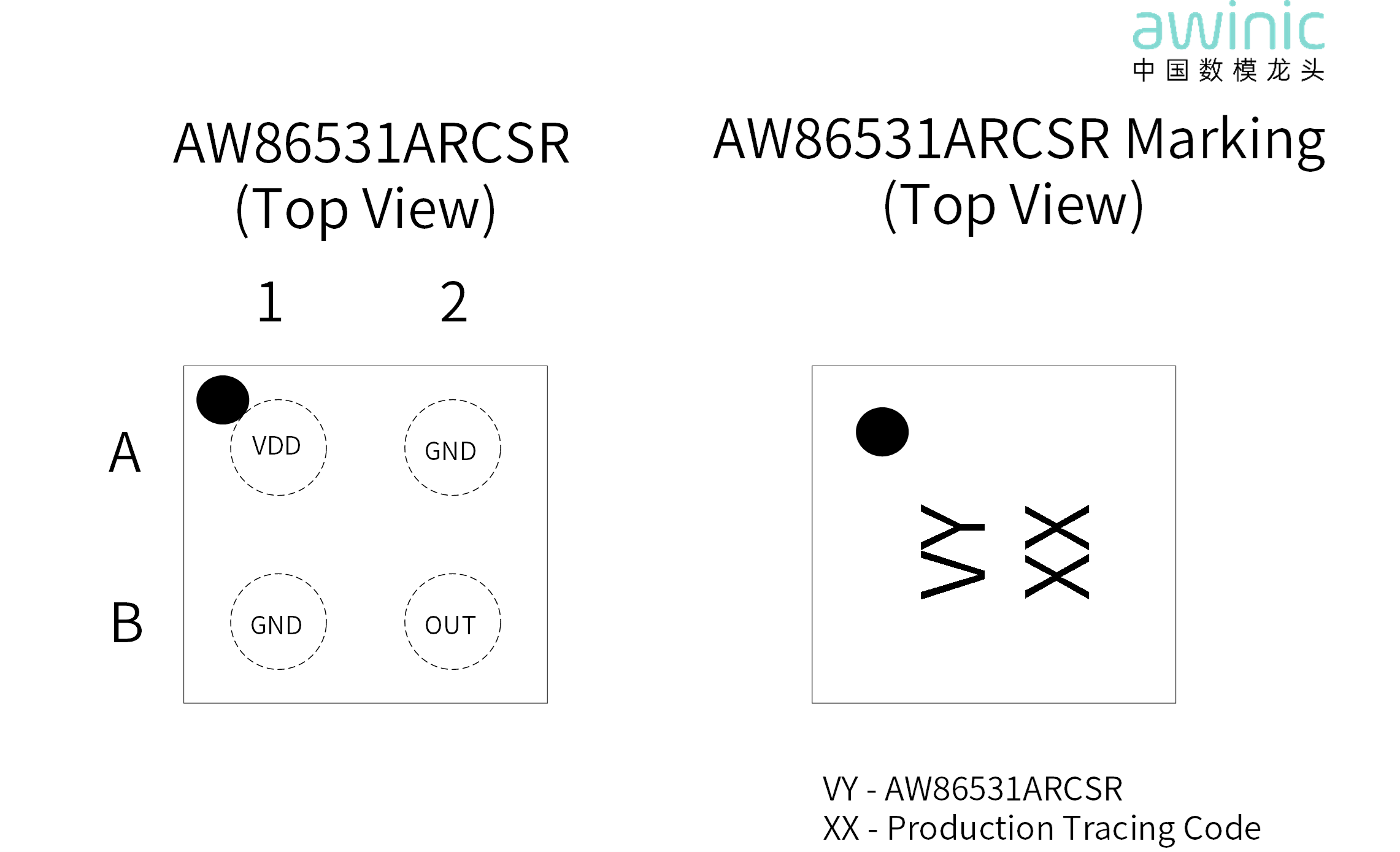

图4  AW86531ARCSR封装和外围电路示意图



03 超小体积单通道运算放大器

在一些带压力检测的电缸中,往往需要对电缸内的压力使用电阻桥将压力信号转化成电压信号,同时进行信号放大和采集。AWS90001DNR凭借DFN-0.8×0.8超小封装,非常适用于电缸的压力信号采集电路。参数特性如下:



•电源电压范围:1.8 V ~ 5.5 V

•低输入失调电压:±0.4 mV(TYP)

•压摆率:2 V/μs

•低输入偏置电流:1 pA

•低宽带噪声:25 nV/√Hz

•轨到轨输入与输出

•带宽:1 MHz

•小封装DFN - 0.8mm × 0.8mm - 5L

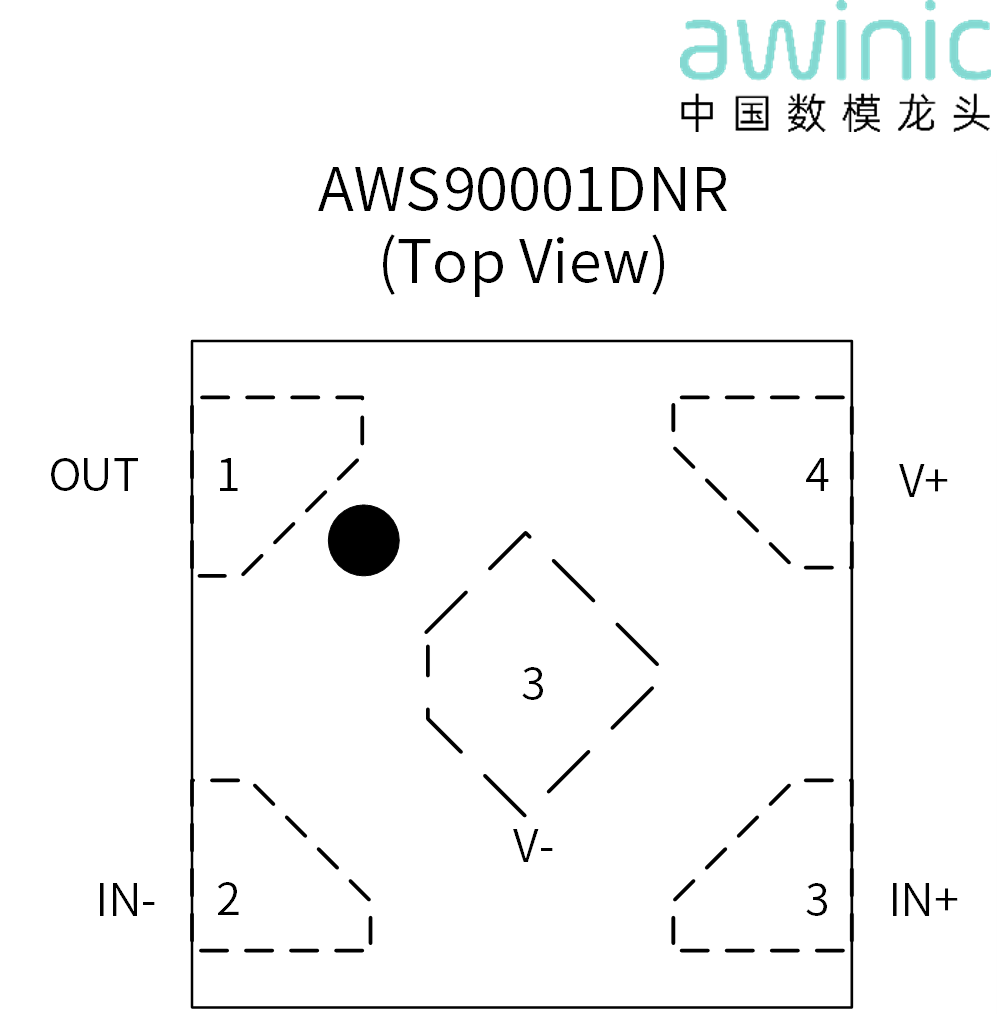

图5   AWS90001DNR应用电路和封装示意图

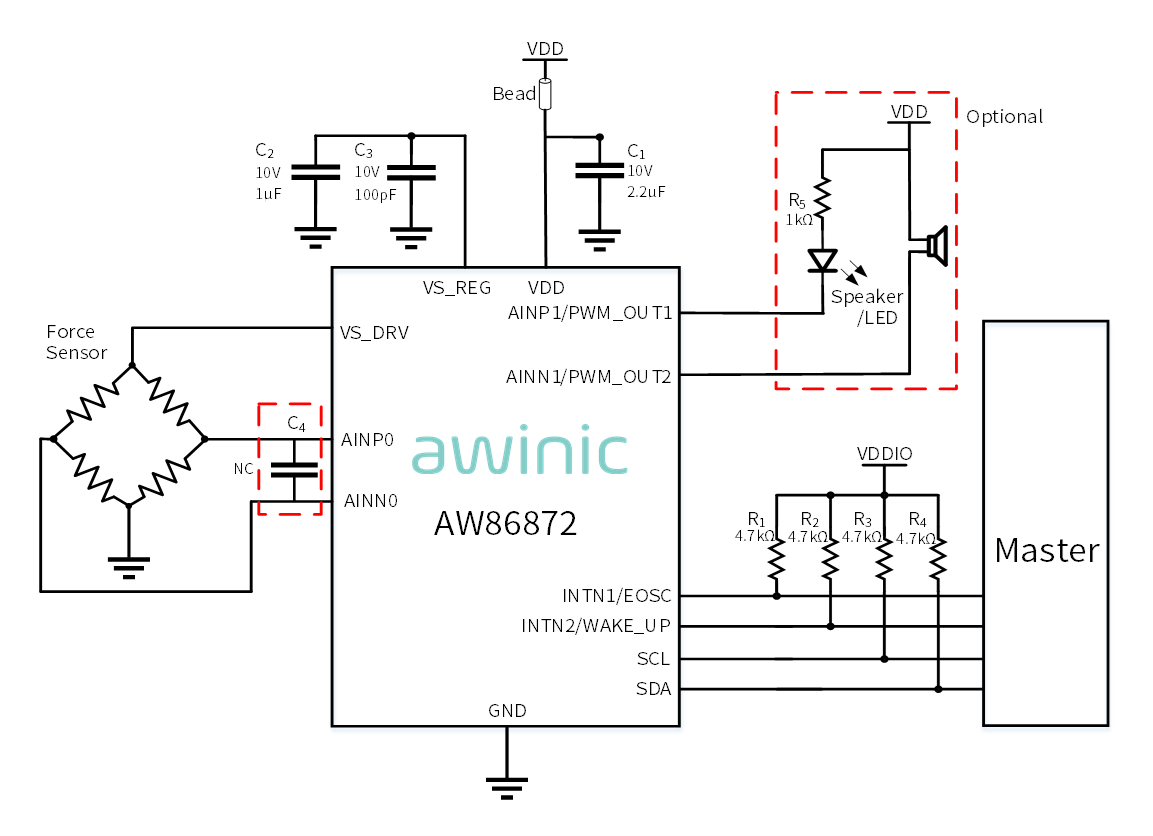

04 压力感应AFE,AW86872CSR

对应电缸压力信号运算放大器的方案,内部集成PGA,ADC的AW86872CSR,具有集成度高,便于调试等优点,外围不再需要运放参考电压源。以下是AW86872CSR的特性:



•2.6~5.5V宽电压输入

•2通道模拟差分信号输入

•14bit SAR ADC,ADC采样率最高可达200K SPS

•内置两级PGA,最高支持256倍信号放大

•拥有12bit DAC,最大可拥有(0.25*VS)的校准能力

•内部集成温度传感器

•支持基线跟踪功能,DAC自动校准

•封装类型:WLCSP 1.41mm × 1.41mm -16B

图6   AW86872CSR外围电路和封装示意图



05 直流有刷马达驱动,带电流检测
灵巧手微型有刷空心杯电机方案,依托电机结构简化、单H桥(AWD8231ADNR)低成本驱动架构,省去霍尔传感器与复杂三相控制电路,整机 BOM、PCB、装配、软件调试成本优于无刷方案。以下是AWD8231ADNR的参数特性:



•Rdson HS + LS: 560mΩ

•最大峰值电流:3.6A

•工作电压范围: 4.5V ~ 33V

•控制方式:PWM / GPIO

•具有低功耗睡眠模式

•集成IPROPI电流检测,可实现堵转检测以及电流调节

•具有OCP、TSD、UVLO

•封装:DFN 2mm × 2mm - 8L

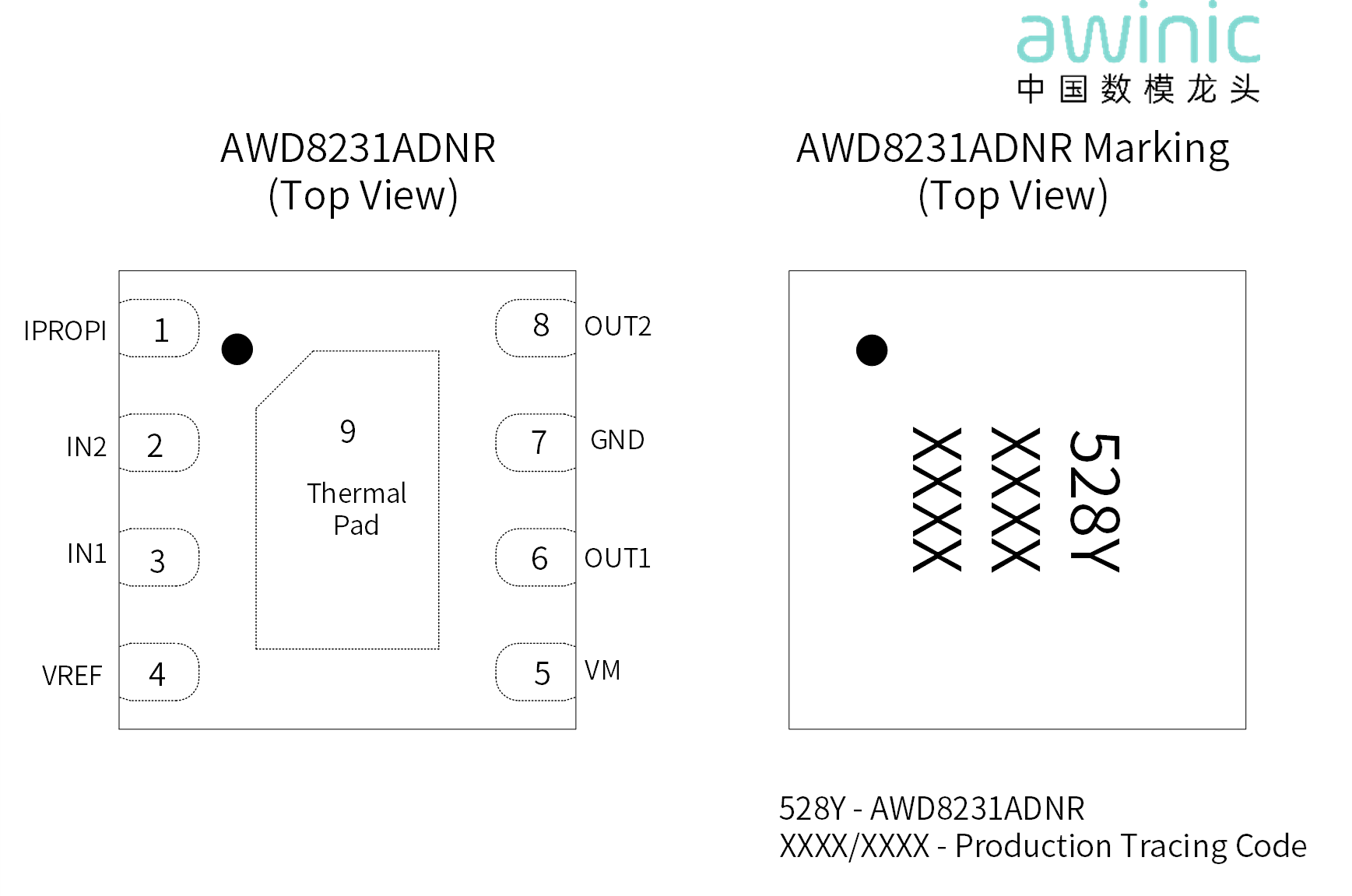

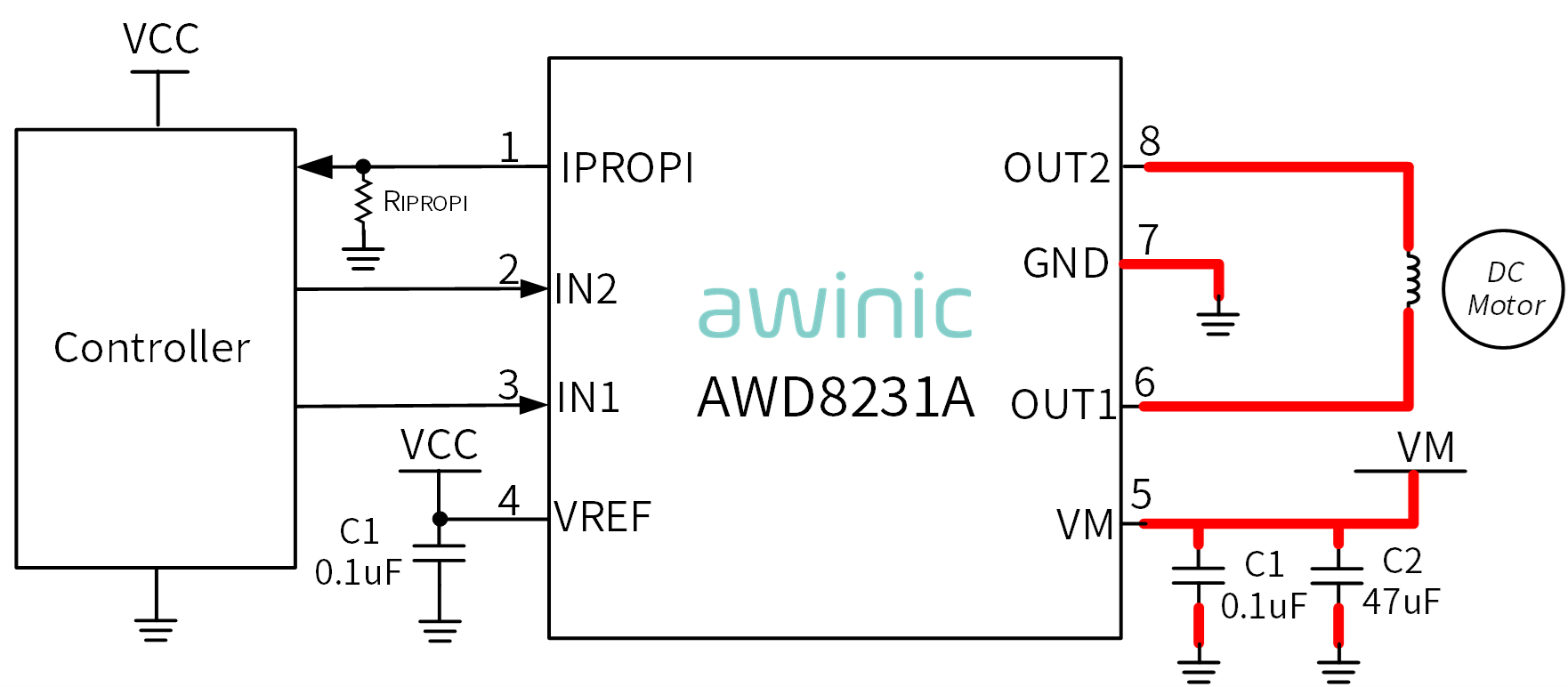

图7   AWD8231ADNR外围电路和封装示意图



艾为电子灵巧手物料推荐选型表

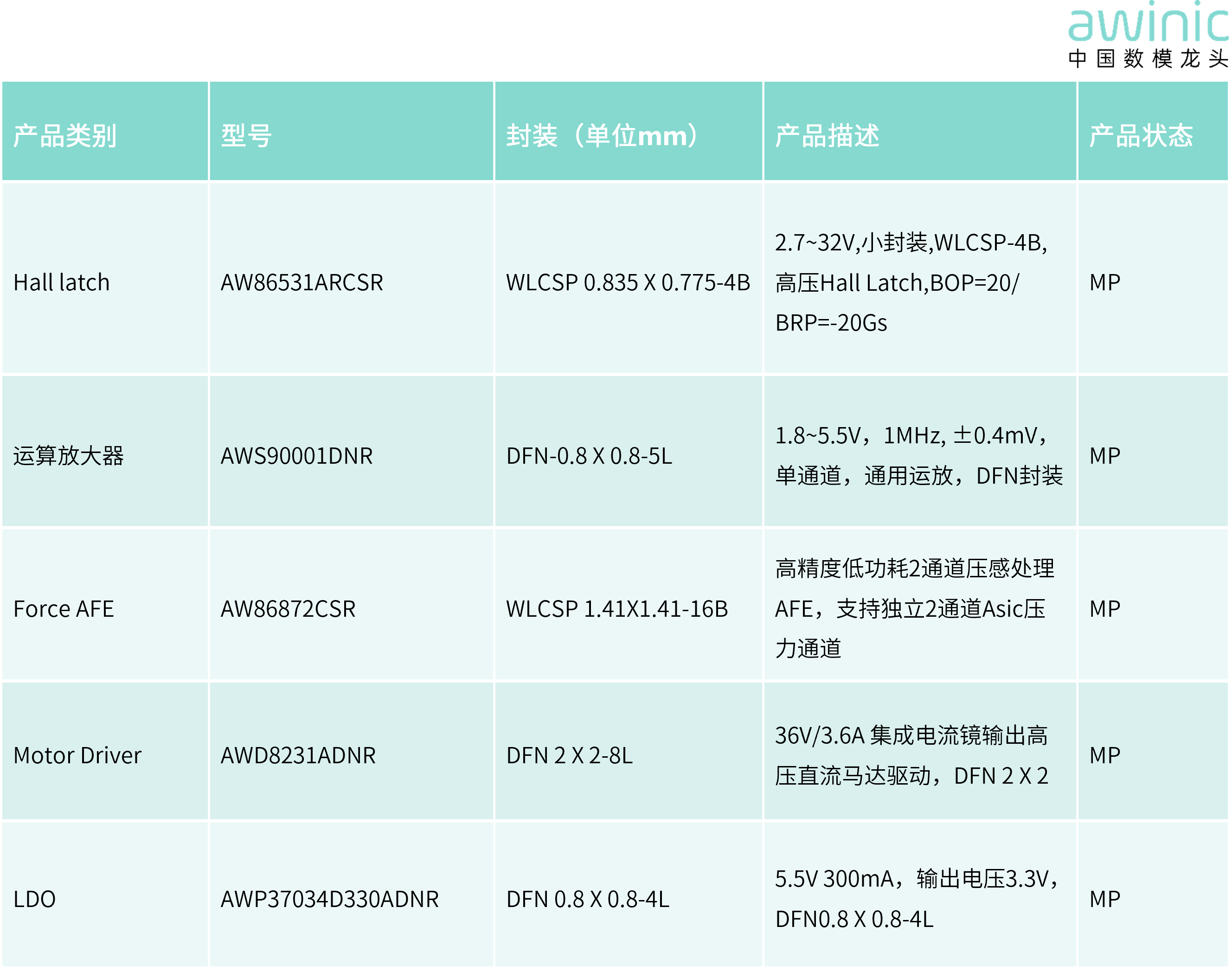

表1  艾为电子灵巧手物料推荐选型表
