28V耐压+简外围,ECP5702如何简化PD取电方案?
Q1:为什么这颗PD取电ECP5702会受到很多客户关注?
主要是因为ECP5702支持28V高耐压输入,可以覆盖20V PD快充应用场景。在20V输入条件下,VBUS可以直接连接芯片,不需要额外增加复杂的保护电路。这样可以简化输入端设计,同时降低PCB布局难度。
Q2:除了耐压,ECP5702还有哪些优势?
A:另一个优势是它的外围设计简单。ECP5702典型应用只需要少量电容和电阻,就可以完成PD取电功能。对于补光灯、便携风扇、美容设备、小型智能硬件等空间受限产品,可以减少外围器件数量,降低方案设计难度。这些产品通常对体积、成本和方案稳定性都有要求,高耐压、简外围的PD取电方案会更加匹配。
Q3:PD Sink芯片选型,最需要关注哪些参数?
A:一般会关注三个方面:协议支持能力,决定取电范围和兼容性;芯片耐压能力,决定高压输入下的稳定性;外围电路复杂度,影响PCB空间和方案成本。
Q4: 像PD3.0,PD3.2不同的PD协议版本,该如何选择?
A: 主要根据产品实际需求选择。PD3.0目前已经可以满足大部分消费电子产品的PD取电需求,支持最高20V输出。PD3.2进一步扩展了更高电压和功率范围,但对于补光灯、风扇、美容设备等产品,PD3.0方案在成本和兼容性方面更匹配。
Q5:为什么PD Sink芯片需要关注耐压能力?

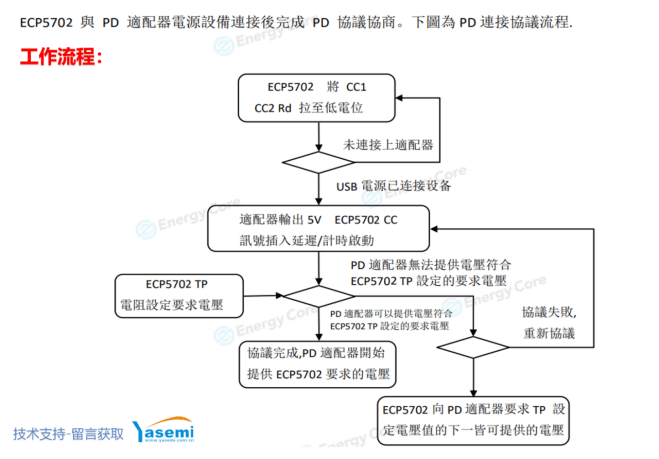

A:因为PD输出电压不是固定的。设备连接充电器时,VBUS是5V;完成协议握手后,可能提升到9V、12V甚至20V。所以PD Sink芯片需要覆盖整个输入电压范围。以ECP5702为例,它支持高耐压输入,在20V PD快充场景下,可以直接连接VBUS,减少额外保护电路设计。
Q6:为什么外围电路复杂度也是PD方案选型的重要因素?

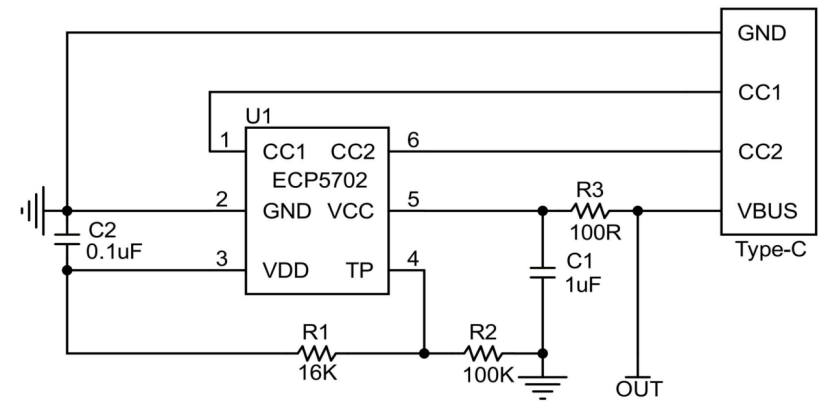

A:因为外围设计会直接影响PCB空间、BOM成本和开发难度。像ECP5702采用简化外围设计,典型应用只需要少量电容和电阻即可完成PD取电功能。对于空间有限的消费电子产品,可以降低方案复杂度,方便产品量产。
