ProfiNet转MODBUS RTU协议转换｜S7-1200对接SCADA智能仓储AGV调度方案

一、项目应用场景概述

随着电商物流、智慧供应链产业高速迭代升级，智能仓储凭借自动化转运、数字化管控、高效集约的运营优势，逐步替代传统人工仓储模式，成为现代物流体系的核心基础设施。电商区域大型智能仓储具备订单吞吐量大、货物周转频次高、AGV集群调度密集、仓位动态变化快、全天候不间断作业的行业特征，对设备调度实时性、库存数据同步精度、系统协同稳定性、数字化管控能力有着极为严苛的要求。本次智能化升级项目落地于华东核心电商枢纽区域大型智能立体仓储中心，服务全域电商订单分拣、货物存储、物料转运、出入库调度全流程作业，深度契合当下智能仓储数字化、高效化、精准化的主流发展趋势。

该智能仓储整体采用“底层设备调度+上位系统管控”的分层自动化架构，仓储核心调度单元搭载西门子S7-1200 PLC，作为车间ProfiNet主站核心设备，依托高速ProfiNet工业以太网总线，全权负责全场AGV小车集群任务调度、行驶路径规划、启停时序管控、避障逻辑控制、工位对接联动等核心自动化业务。S7-1200 PLC具备组网灵活、响应速度快、集群设备协同能力强、运行稳定可靠的优势，可完美适配仓储多AGV密集作业、高频次任务切换、24小时连续调度的作业需求，是整个智能仓储AGV转运系统的核心控制中枢，直接决定仓储转运效率与订单履约精度。

仓储远端管控层部署专业SCADA上位机系统，承担全场数据汇总、库存统计、订单匹配、状态监控、数据存档与远程运维职能，设备默认采用Modbus RTU串口总线协议，以Modbus RTU从站模式独立运行，主要负责汇总全场仓位库存余量、货位占用状态、AGV小车运行位置、作业进度、设备故障信息等仓储核心数据，为仓储订单分配、库存盘点、运力调度提供数据支撑。在原有运行模式下，S7-1200调度PLC与SCADA上位机因总线协议异构，无原生数据交互链路，形成严重的数据孤岛，调度指令与库存数据无法双向互通，极大制约了智能仓储自动化、数字化、精准化运营。为打通异构总线数据链路、消除数据同步延迟、杜绝AGV调度错单问题，项目引入塔讯TX131-RE-RS/PNS智能网关，依托设备一体化协议转换、高精度数据采集器、边缘数据实时传输能力，搭建ProfiNet与Modbus RTU双向通讯桥梁，实现仓储调度层与数据管控层的全域数据互通与智能协同升级。

智能仓储现场工况具备设备移动性强、无线信号交织、集群设备高频启停、数据交互频次极高的特点，AGV小车持续动态位移、仓储分拣设备不间断运行，现场电磁环境复杂，对通讯设备的实时性、稳定性、抗干扰性、高速传输能力要求极高。普通协议转换设备传输延迟高、总线适配性差、数据吞吐能力弱，无法满足仓储毫秒级数据同步、高密度集群调度的需求，极易出现数据滞后、指令错乱、调度失误等问题。而TX131工业网关兼具物联网网关与智能网关一体化功能，搭载高速协议解析芯片与工业级抗干扰防护机制，具备低延迟、高吞吐、自愈重连的核心优势，可完美适配智能仓储高频、高速、高密度的复杂作业工况，为仓储AGV精准调度与库存数据实时同步筑牢底层通讯支撑。

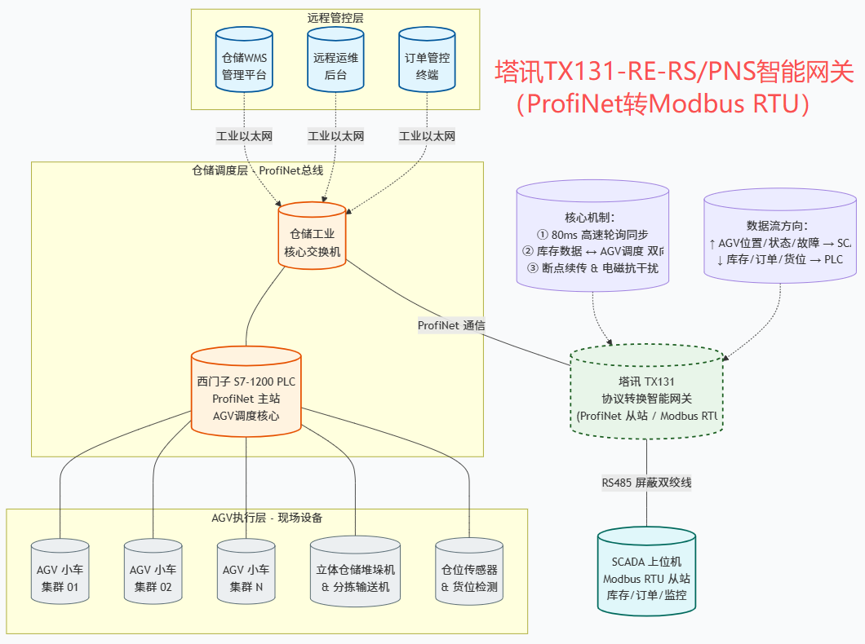

二、现场结构拓扑图

三、项目原有痛点

改造前，该智能仓储因S7-1200 ProfiNet总线与SCADA Modbus RTU总线协议不互通，调度层与数据层完全割裂，存在库存数据更新滞后、AGV派单错乱、订单履约失误、人工补录成本高、数字化管控失效等一系列行业共性痛点，直接影响仓储转运效率与订单精准度，制约智能仓储高效化、智能化运营升级，具体问题集中在五大维度：

第一，总线协议异构，上下层系统完全脱节。仓储核心调度S7-1200 PLC采用高速ProfiNet工业以太网总线，主打实时设备控制与集群调度；远端SCADA上位机采用Modbus RTU串口总线，主打数据汇总与订单管控，两类异构总线协议无原生互通接口，无法直接进行数据交互。导致PLC调度系统无法实时获取SCADA系统的最新仓位库存、订单优先级、货位占用信息，SCADA系统也无法同步采集AGV小车实时位置、作业进度、设备运行状态，调度系统与数据管控系统彻底脱节，形成闭环数据孤岛。

第二，库存数据更新延迟极高，调度匹配严重滞后。改造前仓储无自动数据同步链路，仓位库存余量、货位空闲状态、货物出入库数据无法实时更新，仅依靠系统定时刷新与人工核对更新，库存数据更新延迟最高达到15分钟。在电商订单集中爆发、货物高频周转的场景下，滞后的库存数据无法匹配实时仓储工况，经常出现系统显示货位空闲、实际已有货物占用，或系统显示库存充足、实际仓位空置的情况，为AGV错单、空跑、重复转运、任务冲突埋下重大隐患。

第三，AGV派单错单频发，仓储运营损耗严重。受数据同步延迟影响，S7-1200调度PLC无法依据实时库存与货位状态分配转运任务，导致AGV小车错单、漏单、重复派单、无效往返问题频发，项目改造前全场AGV作业错单率高达3.7%。高频错单不仅大幅降低仓储物料转运效率、拉长订单履约周期，还会造成AGV无效续航、设备能耗浪费、货物堆积拥堵，严重时会引发多车路径冲突、作业卡顿，导致仓储流水线瘫痪，大幅增加运维成本与订单差错损耗。

第四，人工核对成本高，数字化管控形同虚设。为弥补数据滞后、调度偏差的问题，仓储需要配置专人定时核对库存数据、AGV作业记录、订单匹配状态，人工复盘修正调度误差，人工干预环节多、劳动强度大、运营成本高。同时因无实时数据交互链路，SCADA系统无法形成完整的作业数据台账，AGV调度轨迹、库存动态变化、订单执行过程无法全程溯源，仓储数字化、可视化、智能化管控完全无法落地，依旧依赖传统人工辅助管控模式，与智能仓储建设标准严重不符。

第五，传统改造方案风险大、适配性差、稳定性不足。若采用传统改造方式，需改写PLC调度程序或SCADA系统通讯协议，不仅程序开发周期长、改造成本高昂，且大规模改动成熟调度逻辑极易引发全场AGV集群调度混乱、系统宕机、作业瘫痪，运营风险极高。同时普通串口转换设备数据传输延迟高、吞吐能力弱，无法适配仓储高频次、高密度的数据交互需求，抗干扰能力差，易出现数据丢包、指令错乱、通讯断连等问题，无法满足智能仓储毫秒级精准调度的严苛要求。

四、TX131智能网关解决方案设计

针对智能仓储协议异构、数据延迟高、AGV错单频发、数字化落地难、人工成本高等核心痛点，项目依托塔讯TX131-RE-RS/PNS智能网关强大的协议转换、高速数据采集、双向实时映射、工业级稳定传输能力，制定“零程序改动、低延迟同步、精准调度、全域溯源、稳定适配”的智能仓储专属解决方案，低成本、零风险打通ProfiNet与Modbus RTU异构总线壁垒，彻底解决仓储数据滞后、调度错乱、运营低效的核心问题，全面适配智能仓储高速化、精准化、数字化的运营发展需求。

方案采用双角色精准匹配仓储分层管控架构，完美兼容原有系统调度逻辑，无任何运行冲突。网关ProfiNet侧固定为从站模式，无缝接入西门子S7-1200 PLC主站工业以太网，直接纳入仓储设备调度总线体系，无需修改AGV集群调度、路径规划、任务分配等成熟核心程序，零改动风险保障仓储连续稳定作业；网关Modbus RTU侧主动切换为主站模式，通过屏蔽RS485总线对接远端SCADA上位机从站设备，依托内置高速数据采集器，毫秒级轮询SCADA系统库存点位、货位状态点位、订单信息点位，同时实时上传AGV运行位置、作业状态、设备工况数据，实现双向数据高速互通。

核心功能针对性定制优化：一是高速双向协议转换与精准数据映射，网关实时解析两类异构总线数据格式，实现双向低延迟传输。上行方向，高速采集全场AGV小车实时坐标、行驶状态、作业进度、故障代码、续航状态等工况数据，实时转换上传至SCADA上位机，实现仓储设备状态全域可视化监控；下行方向，快速同步SCADA系统最新仓位库存余量、货位空闲状态、订单优先级、出入库指令等数据，实时下发至S7-1200调度PLC，为AGV任务分配、路径调度、订单匹配提供精准的数据支撑，从根源杜绝错单、漏单问题。二是高频实时同步机制，针对仓储高频数据交互需求，优化总线轮询周期，核心调度数据与库存数据轮询周期压缩至80ms，保障数据实时同步、无滞后、无偏差，完全满足智能仓储高速调度需求。

工业级工况适配与容错配置：针对仓储设备密集、无线信号交织、电磁干扰复杂、24小时不间断作业的工况，开启网关全维度电磁屏蔽、浪涌防护、硬件看门狗功能，抵御现场各类设备干扰；启用边缘数据缓存、断点续传、自动重连功能，有效规避瞬时网络波动导致的数据丢包、同步中断问题，保障调度数据与库存数据全程完整。同时网关自带专属GSD文件，可快速完成TIA Portal组态对接，全程零程序改动、零系统停机，依托物联网网关轻量化部署，快速补齐智能仓储工业物联网数字化管控短板，实现工业自动化精准调度与全域数据溯源的智能管控闭环。

五、分步实施过程

本次智能仓储升级项目严格遵循不停产、零风险、稳升级的施工原则，结合仓储24小时不间断作业特性，采用“前期点位勘测、离线组态调试、错峰硬件施工、单点通讯调试、全域联调、压力测试、参数固化投产”的标准化分步实施流程，全程规避作业停机损耗、杜绝调度程序改动风险，保障改造高效精准落地，整体实施周期10天，各阶段实操流程规范清晰，具体如下：

第一阶段：仓储全域勘测、点位摸排与方案细化

项目前期，技术人员进驻智能仓储现场开展全域工况与设备参数摸排工作。首先，精准核验SCADA上位机Modbus RTU通讯参数，记录设备从站地址、波特率、校验位、数据位、停止位等核心参数，确认设备统一通讯参数为19200bps、8N1，保障总线参数匹配一致。其次，精细化梳理SCADA系统与PLC调度系统核心寄存器点位，分类统计仓位库存余量、货位状态、订单编号、任务优先级等下发点位，以及AGV位置坐标、作业状态、运行速度、故障信号、作业完成度等上传点位，制作完整的双向数据点位映射对照表，明确数据同步清单与调度联动规则。同时现场勘测仓储机房布局、通讯线路走向、电磁干扰分布区域，规划网关安装点位与屏蔽线缆铺设路径，避开密集设备干扰区域，保障高速数据传输稳定性。最后对接仓储运维与调度团队，明确数据同步延迟优化需求、AGV精准调度需求、数字化溯源需求，敲定网关轮询周期、数据映射区间、容错机制参数，形成标准化施工技术方案。

第二阶段：网关离线参数组态、功能配置与GSD导出

为不影响仓储正常作业，所有网关参数配置与功能调试全部采用离线模式完成。通过调试电脑登录TX131智能网关后台，修改设备IP地址匹配S7-1200 PLC ProfiNet局域网段，保障以太网通讯通畅稳定。锁定网关ProfiNet从站工作模式，适配仓储原有主站调度架构；启用Modbus RTU主站模式，精准录入SCADA上位机从站通讯参数，完成设备参数精准对接。依据前期点位映射对照表，完成双向数据精准组态，搭建库存数据、订单数据下行映射通道与AGV工况数据上行映射通道，杜绝数据错位、同步偏差问题。针对性开启仓储专属高速同步功能、电磁抗干扰功能、断点缓存与数据补发功能，优化高频轮询机制，保障核心调度数据毫秒级同步。最后导出网关专属GSD组态文件，完成全套参数多重备份，为后续PLC组态对接做好准备。

第三阶段：TIA Portal组态对接、通讯链路搭建

打开西门子TIA Portal组态软件，导入TX131网关GSD文件，在S7-1200主控工程中添加网关设备，将其挂载为ProfiNet从站，完成仓储总线拓扑组网配置。根据网关IO字节映射区间，绑定PLC数据块地址，搭建PLC、网关、SCADA上位机的双向闭环通讯链路。本次改造全程保留原有成熟AGV集群调度逻辑、路径规划算法与SCADA数据汇总程序，仅新增协议转换与数据同步通讯链路，零程序改动、零调度风险，最大程度保障仓储作业稳定性。组态完成后，开展软件仿真测试，模拟库存数据更新、AGV任务下发、位置数据回传、订单切换、故障报警等场景，校验数据同步精度、传输延迟、点位映射准确性，排查网段冲突、总线负载异常、参数匹配错误等问题，反复优化参数，确保软件通讯链路高速通畅、同步逻辑精准无误。

第四阶段：现场设备安装、布线与单点调试

利用仓储夜间低峰作业时段错峰开展硬件施工，采用标准导轨安装方式将TX131工业网关固定于中控机房机柜，接入DC24V工业稳压冗余供电，通电核验设备运行状态，确认指示灯正常、无故障报错。铺设工业ProfiNet网线接入仓储核心交换机，实现与S7-1200主控稳定组网；采用双层屏蔽RS485双绞线连接网关与SCADA上位机，严格执行接地屏蔽施工标准，抵御仓储设备电磁干扰，保障长距离、高频次数据传输稳定。硬件施工完成后，开展单点精准通讯调试，测试双向数据传输效果：通过SCADA系统更新库存与订单参数，观测PLC调度端数据同步速度与精准度；通过PLC下发AGV调度任务，核验SCADA系统作业数据回传完整性，逐一排查接线、参数匹配、点位映射等潜在问题，确保双向数据同步零偏差、传输零丢失。

第五阶段：全域联调、满负荷压力测试与优化

单点调试合格后，开展仓储全域联动调试与72小时满负荷工况压力测试，模拟电商订单集中爆发、AGV集群高频作业、货位频繁切换、网络瞬时波动等真实复杂工况，全面核验网关协议转换稳定性、高速数据同步能力、总线负载适配性与容错自愈能力。测试过程中，持续优化轮询参数，压缩数据同步延迟，最终实现核心数据同步延迟稳定低于100ms，彻底解决库存数据滞后、调度错单问题。同时对接仓储WMS管理平台与远程运维系统，打通全域数据上传链路，实现AGV作业轨迹、库存动态数据、订单执行状态的实时可视化展示、自动存档、全程溯源，构建起仓储自动化调度与数字化管控闭环。全程监测总线丢包率、数据同步延迟、设备在线率，保障系统长期高负荷稳定运行。

第六阶段：参数固化、运维培训与正式投产

所有调试与压力测试指标全部达标后，固化网关所有配置参数与PLC组态程序，完成多份参数备份存档，规避后期参数误改动风险。针对仓储调度人员、运维人员开展专项实操培训，详细讲解网关运行状态识别、通讯故障快速排查、数据同步校验方法、日常运维规范与注意事项，确保现场人员具备独立运维、故障处置、数据复盘能力。培训完成后，清空调试日志，正式投入满负荷量产作业，持续72小时跟踪全域数据同步、AGV调度、订单匹配状态，全方位保障改造效果稳定落地。

六、改造前后效果对比

本次依托TX131-RE-RS/PNS智能网关完成智能仓储AGV调度系统升级后，彻底解决了数据同步滞后、AGV错单频发、人工成本高、数字化管控薄弱等核心问题，仓储工业自动化调度精度、作业效率、工业物联网数字化管控水平、运营经济性均实现大幅提升，改造前后核心指标对比如下：

七、项目总结

本次智能仓储AGV调度中心智能化升级项目，精准解决了智能仓储行业普遍存在的PLC调度系统与SCADA上位机协议异构、数据同步滞后、AGV调度失准、人工运维成本高、数字化落地难的行业痛点。项目依托塔讯TX131-RE-RS/PNS工业网关强大的协议转换与高速数据采集器核心能力，以轻量化、零程序改动、零作业停机、短周期的改造方式，成功打通西门子S7-1200 ProfiNet主站与SCADA上位机Modbus RTU从站的异构总线协议壁垒，充分发挥智能网关与物联网网关一体化集成优势，构建起仓储调度控制与数据管控的双向高速数据链路。

从工业自动化调度层面，改造后彻底解决了库存数据滞后、订单匹配偏差、AGV错单频发的核心问题，将15分钟的数据更新延迟压缩至100毫秒以内，错单率趋近于零，实现仓位状态、订单信息、AGV运力的实时匹配、精准调度，有效规避了小车无效往返、路径冲突、货物拥堵等问题，大幅提升智能仓储物料转运效率与订单履约精准度，保障仓储24小时高效稳定作业。从工业物联网数字化层面，搭建起仓储全域数据采集、传输、汇总、溯源的一体化底层链路，实现AGV作业轨迹、库存动态、订单执行、设备工况数据的实时可视化、自动存档、智能分析，彻底摒弃传统人工核对、被动运维模式，补齐了智能仓储数字化、智能化、无人化管控的核心短板，为仓储智能排产、库存优化、能耗管控、设备预测性维护提供精准数据支撑。

整套改造方案完美适配智能仓储高频周转、集群设备密集、工况动态变化、电磁环境复杂的作业场景，具备改造成本低、落地速度快、运行稳定性强、适配性广、可复制性高的显著优势，高度契合智能仓储高速化、精准化、数字化、智能化的行业发展趋势，可广泛应用于电商仓储、物流枢纽、工业立体仓库、智能分拣中心等各类仓储自动化升级场景，为智慧物流行业自动化与物联网数字化升级提供了成熟可靠的标杆解决方案，具备极高的行业推广价值与落地实用性。
