一颗芯片完成PD优先、QC兜底与多档电压申请
在USB Type-C快充适配器默认输出5V的情况下，电动工具、路由器、无线充电器和小家电若需要9V、12V或20V供电，就必须先与适配器完成快充协议通信。PW6607是一款面向USB电源接收端的PD/QC快充协议诱骗芯片，可自动与适配器握手，并根据VSEL配置申请所需电压。
本文依据《PW6607 V2.1》官方规格书整理，介绍PW6607的协议支持、电压配置、自动降压逻辑、典型电路、引脚定义和设计注意事项。文中未给出的参数不作推测，项目量产前应以最新规格书和实测结果为准。
一、PW6607是什么芯片
PW6607是一款USB电源传输接收端（SINK）控制器，用于从支持PD或QC协议的适配器请求设定电压。连接USB电源后，芯片自动进行协议通信，并在握手成功后使适配器输出对应电压。
PW6607内部集成PD通信与QC通信功能，支持USB Type-C UFP应用，采用DFN8封装。方案外围主要由Type-C接口、CC与数据线连接、VSEL配置电阻以及VDD去耦电容构成，适合需要简化协议开发和缩短产品开发周期的受电端设备。

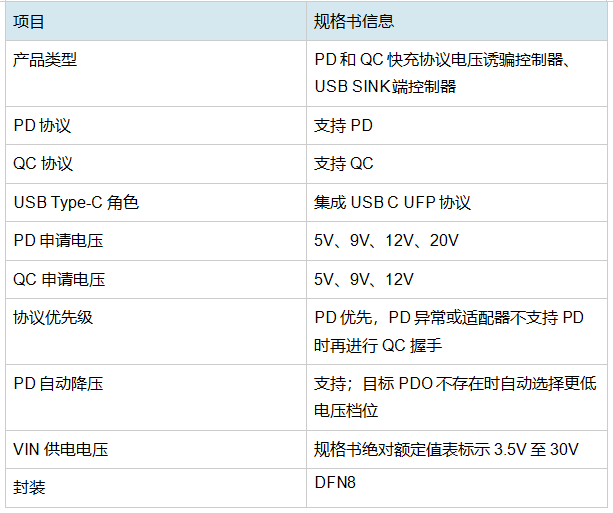

二、PW6607核心功能
三、PD优先、QC兜底的自动握手逻辑
PW6607上电后优先进行PD协议通信。芯片会在适配器公布的PDO电压档位中寻找与VSEL设置相匹配的目标档位，并完成电压请求。
如果PD握手异常，或者前端适配器不支持PD协议，PW6607才切换至QC2.0握手。因此，同一套硬件可以兼容PD适配器和QC适配器，减少针对不同电源接口重复开发的工作量。
需要注意的是，QC2.0仅支持规格书列出的5V、9V和12V档位，20V档位仅适用于PD协议。
四、PD自动降压功能如何工作
当目标电压档位在适配器的PDO列表中不存在时，PW6607不会直接停止工作，而是自动降低申请电压档位。例如，系统配置为申请20V，但适配器没有20V PDO时，芯片会寻找较低的可用电压档位。
规格书说明，诱骗电流为当前PDO档位能够提供的最大电流。这里的“最大电流”来自适配器公布的PDO能力，实际系统可用功率仍取决于适配器、线缆、连接器、后级负载和整机热设计，不能仅凭诱骗芯片判断输出功率。
五、VSEL电压配置

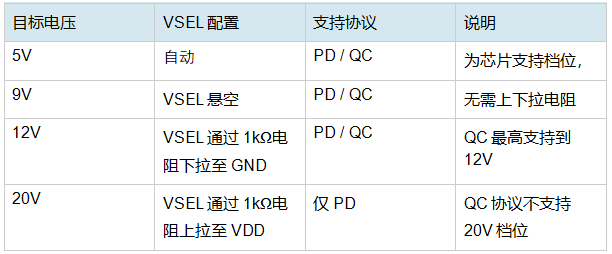

PW6607通过VSEL引脚的外部连接状态选择申请电压。规格书明确给出的配置如下：
电压配置必须在原理图和BOM中保持一致。量产测试时，应分别连接支持目标PDO的PD适配器以及QC适配器，核对握手后的VBUS电压是否符合预期。

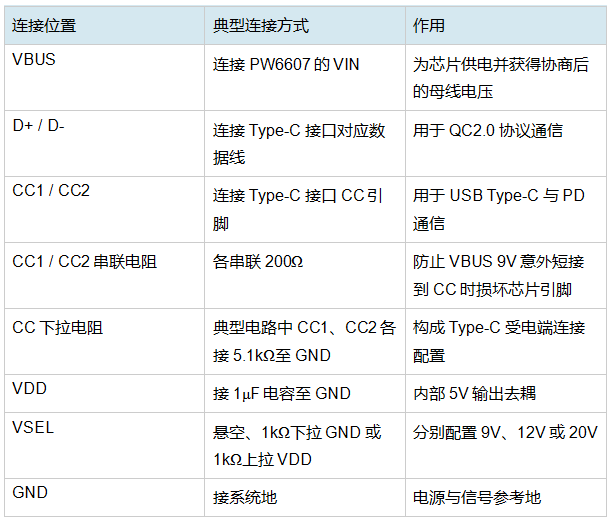

六、典型应用电路

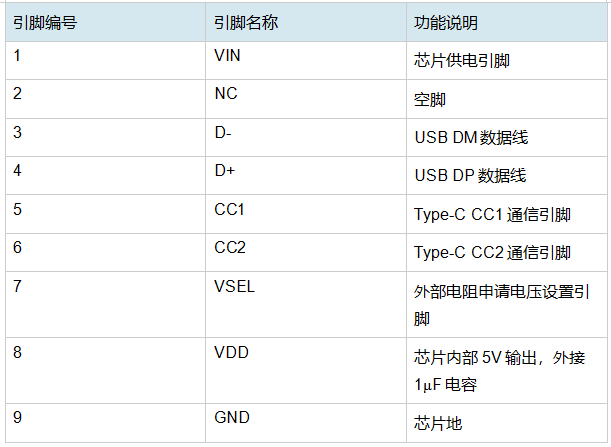

七、引脚定义
八、PW6607适合哪些应用
PW6607适合需要从通用PD/QC适配器获取固定高电压的USB受电端产品。规格书列出的应用包括电动工具、无线充电器、路由器和小家电。
在实际产品中，PW6607可作为快充适配器与后级电源系统之间的协议控制器。例如：9V或12V可为路由器、小家电控制板、无线充电模块及后级DC-DC供电；20V PD档位可用于需要更高母线电压的电动工具、充电底座或高功率电源模块。PW6607只负责协议握手和电压申请，后级仍需根据负载要求配置降压、升降压、充电管理、OVP、OCP等电源电路。
九、设计与量产注意事项
1. 200Ω电阻不可省略
规格书明确建议CC1和CC2各串联200Ω电阻，以降低VBUS 9V意外短接CC引脚时造成内部损坏的风险。PCB布局时，这两颗电阻应靠近芯片或接口放置，并保持CC走线简洁。
2. VDD必须配置1μF电容
VDD为芯片内部5V输出，典型电路要求外接1μF电容至GND。电容应靠近VDD与GND引脚放置，缩短高频回路。
