SDR无人机反制系统如何实现多模块时钟同步？YXC-SYNK多路时钟发生器方案解析

一、行业背景：SDR无线电侦察的演进与时钟系统

随着低空经济的快速发展，无人机反制技术成为保障低空安全的重要手段。在各类反制技术中，基于软件无线电（SDR）架构的侦察识别系统因其能对无人机图传和遥控信号进行全频段扫描与实时解调，成为行业的主流选择。

SDR侦察系统需要对宽频段内的微弱无线电信号进行高速采集与数字化处理。为了保障射频收发前端、高速数据处理单元与外设模块之间的数据同步，全系统必须依赖一套兼具高频率稳定度、低抖动与多路输出特性的时钟树架构。

无人机反制SDR系统内部包含无线电射频前端、高算力 FPGA/SoC、大容量DDR 存储器，以及用于数据传输和本地通信的USB、Wi-Fi等模块。在系统设计中，时钟树面临以下技术要求：

1、高稳定的基准时钟源：无人机侦察要求精准的频偏控制，以保障在解调跳频信号时不失锁。系统需要采用带驯服功能的温补晶振（TCXO）作为一级参考源，提供高频率稳定度。

2、多频点协同与相位一致性：系统的不同模块需要完全不同的时钟频率（如FPGA的处理时钟、DDR的内存时钟、USB的总线时钟以及Wi-Fi的通信时钟）。若采用多颗独立晶振，各时钟源间的相位漂移容易导致数字系统在高速数据读取时产生时序错位。

3、低相位噪声与抖动指标：SDR系统在进行模数转换（ADC）时，时钟信号的相位噪声会转化为信噪比（SNR）的劣化，直接影响系统对远距离微弱无人机信号的识别能力。

4、环境适应性与低功耗：无人机反制设备常用于野外或便携式手持终端，工作温度范围通常要求达到-40~85℃，且对整机功耗与散热有严格限制。

针对SDR无线电侦察识别系统的多模块供时需求，【YXC-SYNK】依托可编程时钟发生器SYKG1042E与时钟缓冲器SYKB23F04，配合前端带驯服温补晶振，构建了集成化的时钟树方案。

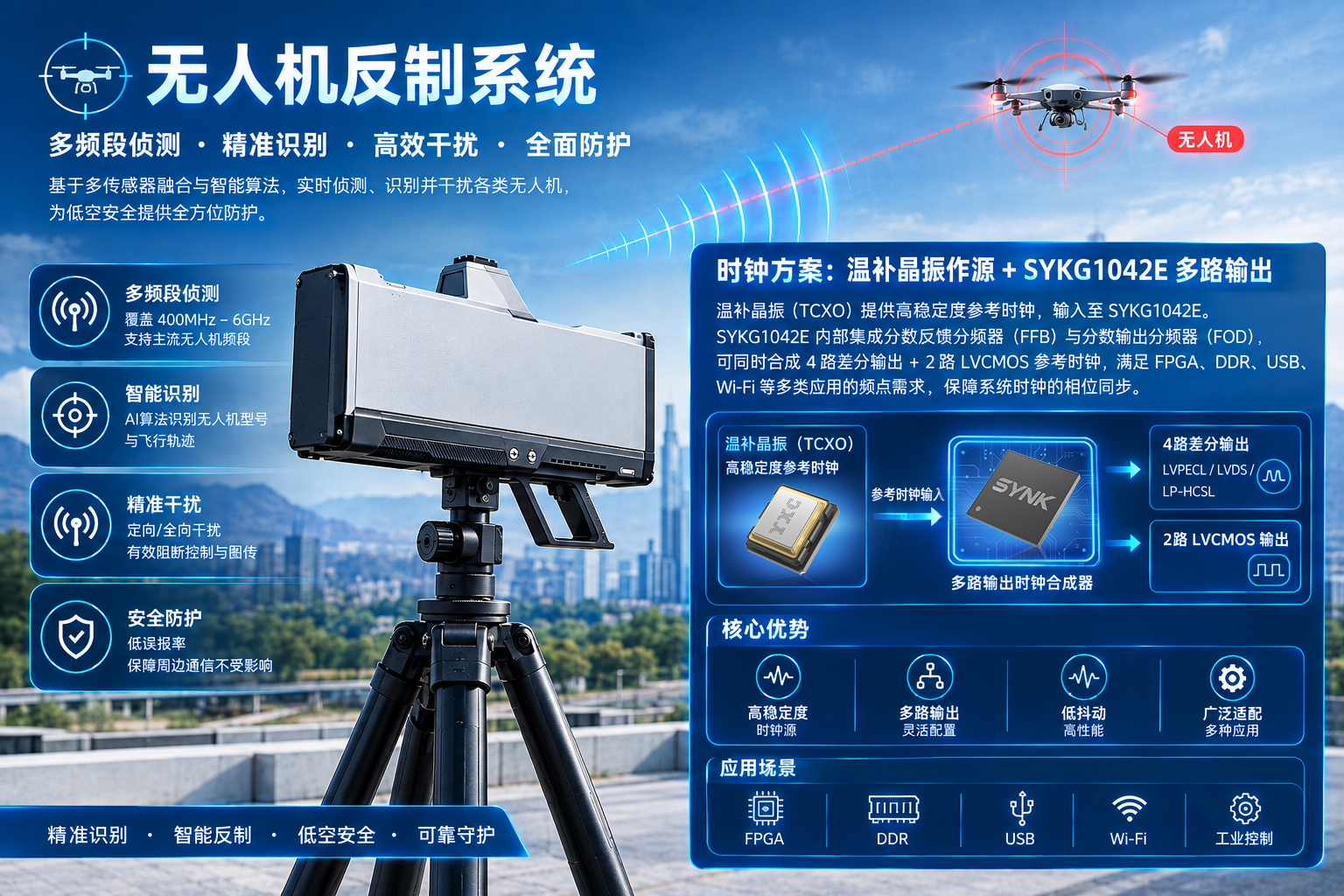

1、温补晶振作源+SYKG1042E多路输出

在该方案中，系统由带驯服功能的温补晶振（TCXO）输出高稳定度的参考时钟，输入至SYKG1042E的参考时钟输入端。

SYKG1042E利用内部的分数反馈分频器（FFB）与分数输出分频器（FOD），能够同时合成出4路差分输出和2路LVCMOS参考时钟。单颗芯片即可精准输出适配FPGA、DDR、USB以及Wi-Fi模块所需的各种频点，替代了传统的离散晶振组合，保障了系统时钟的相位同步。

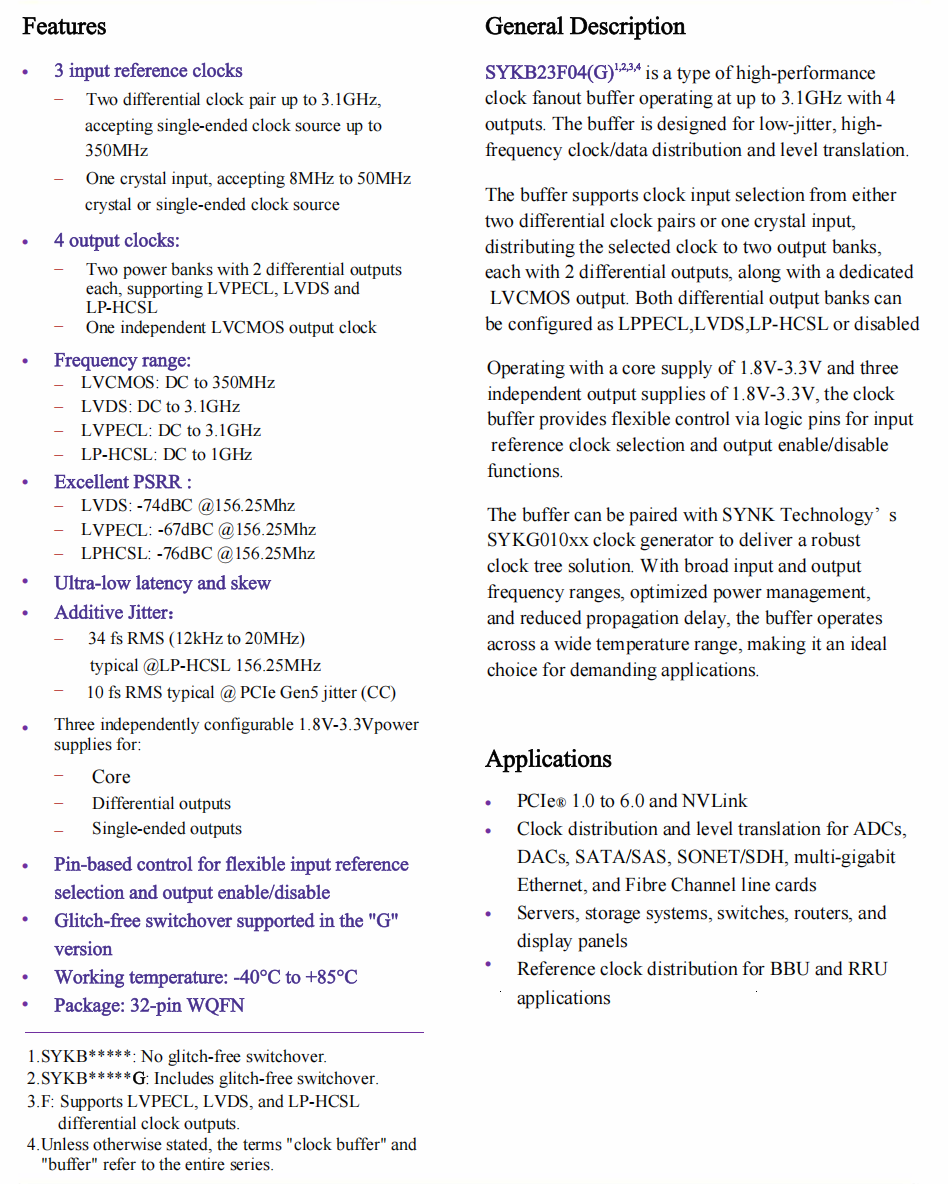

2、SYKB23F04缓冲器保障信号驱动与完整性

对于核心FPGA及其外围大容量DDR存储器等需要高扇出、强驱动能力的模块，系统引入了YXC-SYNK时钟缓冲器SYKB23F04。该缓冲器能够将时钟信号进行无畸变分发，确保高速数字总线在密集的PCB走线中保持优异的信号边缘陡峭度（SlewRate）。

3、260fs级超低抖动，提升系统采样灵敏度

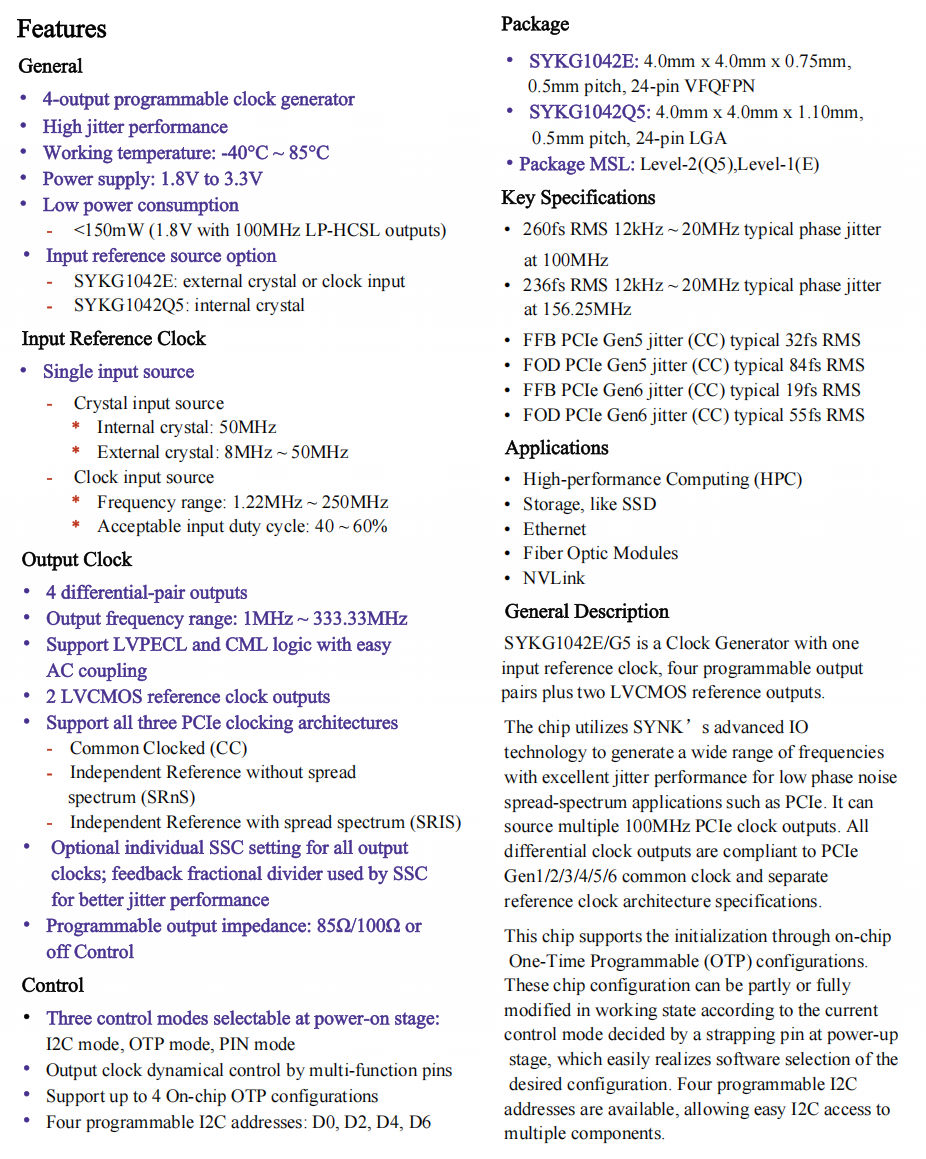

根据规格书测试，YXC-SYKG1042E在100MHz输出下的典型相位抖动为260fsRMS（12kHz~20MHz），在PCIeGen6模式下抖动典型值达到19fsRMS。低抖动性能能够降低SDR射频采样端的时钟相位噪声，有助于提高反制系统的侦察距离与识别准确率。

4、工业级宽温与低功耗特性

该方案全线支持-40~85℃工业级宽温工作范围。同时，YXC-SYKG1042E具备良好的功耗控制，在1.8V供电下的典型功耗<150mW，能够延长便携式反制设备的电池续航，并缓解密封屏体或机壳内的散热压力。

YXC-SYKG1042E凭借支持PCIeGen1/2/3/4/5/6全架构的特性及灵活的可编程OTP配置能力，不仅在无人机反制SDR系统中表现优异，同样适用于高性能计算（HPC）、固态硬盘（SSD）存储以及高速工业以太网等领域。
