至为芯IP6536：ESOP8里那颗只认DCP的5V/3.1A车充降压芯

IP6536是英集芯面向车载充电器、适配器、智能排插、行车记录仪推出的同步开关降压转换器，内部集成功率MOS与DCP协议引擎，采用ESOP8封装并带底部散热焊盘。它输入八到三十二伏，输出固定五伏，最大三点一安，支持苹果、BC1.2、三星三种DCP识别方式，不集成QC、FCP、SCP、PD等快充协议。产品分三个型号：基础版支持双路DCP、限流二点四安；2A4为单路二点四安；3A1为单路三点一安。和同系IP6525T相比它去掉了快充协议栈，和IP6523S_N相比它多了双路DCP能力，和QFN多口大核相比它BOM更短、无握手风险、后装产线不用调软件。定位就是车里和排插上那批只吃五伏的设备，用一颗八脚片把降压和识别做完。

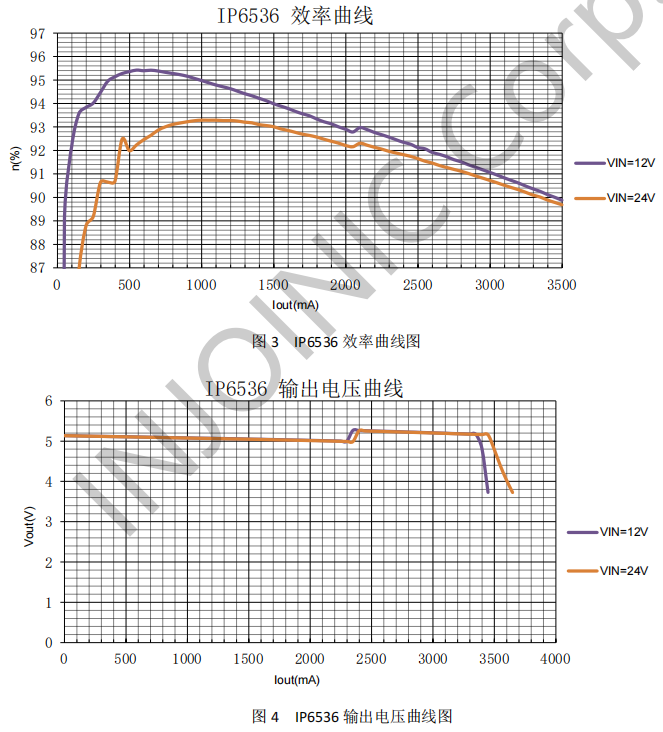

参数上，开关频率一百五十千赫，上管一百毫欧、下管八十毫欧，十二伏进五伏二点四安时板端转换效率九成二多，软启动一毫秒。输出五伏允许范围四点七五到五点二五伏，二点四安时纹波一百五十毫伏，三点一安时线补抬升一百二十毫伏用于补偿A口线阻压降。保护覆盖输入欠压八点一伏待机、过压三十二伏关断且三十一点八伏恢复，输出跌到三点七伏打嗝两秒重启，启动八毫秒后短路判低同样两秒重启，结温一百五十度关断、一百一十度恢复，热阻四十度每瓦，ESD四千伏，直流耐压四十伏。脚位为VIN、LED/EN、DP、DM、VOUT、GND、SW、BST，底垫接功率地与散热；BST紧靠SW放自举电容，PIN2默认LED功能，需要EN需定制。

它解决的是后装车充和排插里一个很实际的问题：很多A口设备根本用不到QC和PD。苹果老机型、BC1.2安卓机、三星A口线、行车记录仪、小风扇、车充副口，吃DCP就能跑满五伏二点四安。上快充协议反而引入握手失败、线材不兼容、小壳温升难控等变量。IP6536把协议引擎收薄，逻辑短、量产良率好控。车上十二伏启停和二十四伏商用车都在八到三十二伏工作窗内，四十伏耐压加四千伏ESD让前级保护可以收着配。双路DCP型号一颗管两个A口识别，省掉两颗小协议IC。输出具CV/CC特性，过流后电压下掉，短路过温都打嗝不锁死，小铝壳里不会一碰线就废片。ESOP8脚距一点二七毫米，底垫露铜即可导热，比QFN好焊好修。

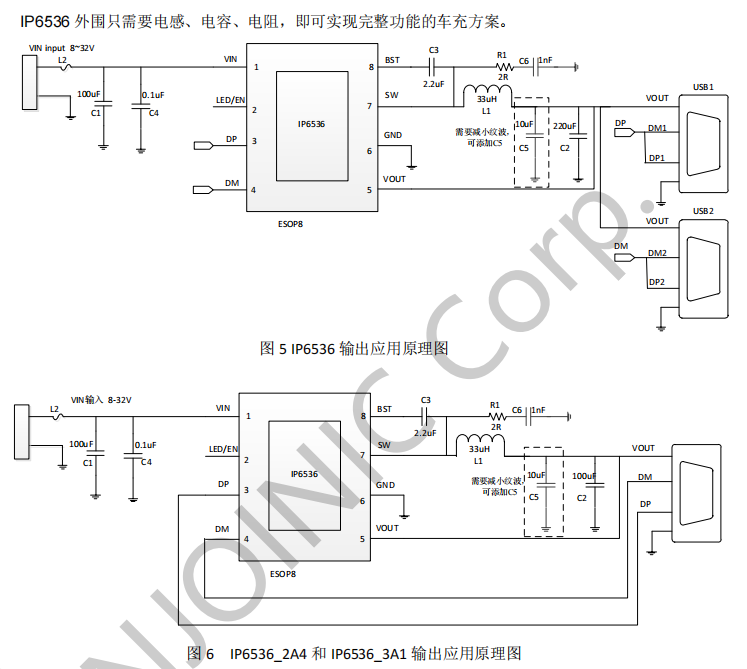

落到产品上，双A口车充最对位：主口给手机、副口给记录仪或平板，都是五伏大电流场景。智能排插把C口快充和A口DCP分开做，A口用这颗最省事。行车记录仪取电头、车载小电器、四串锂电出来的五伏USB口也能直接套参考设计。它不管快充协商、不做多口分配，就是五伏中等电流前端。BOM很短：一片IC、三十五伏输入电解电容、十六伏输出电解电容、三十三微亨四点五安电感、若干小瓷片、电阻、三点安保险丝，要指示灯再挂一颗LED到PIN2。Layout里输入电容贴VIN脚，输出电容贴VOUT脚，RC吸收靠近SW且环路面积最小，底垫打孔连内层GND。双路版两口DP/DM独立走线别共用上拉。首版常卡在底垫虚焊温升高、自举电容远了驱动抖、双口互拉、PIN2误当EN接VIN这几处，按手册收地和高频环路就能过。

工程落地时，可围绕IP6536整理单路或双路DCP原理图、BOM、Layout检查点：电感用三十三微亨四点五安级、DCR压到十二毫欧以内，输出纹波看电容ESR而不是只看容量，双路DCP要验两口同时满载时互相不掉压。量产里很少是DCP协议本身出问题，多是小壳散热没算、底垫没露铜、A口线损没测、LED脚当使能直接怼VIN。五伏DCP这档技术门槛不高，最后比的是ESOP8底垫导热、SW环路面积、双口隔离和保险丝选型。把这几件小事做对，IP6536在车充和排插里就是一颗便宜、稳、返修低的降压SOC。
