ST 发布 STSPIN9P 系列 75V 大电流电机驱动器,优化空间受限设计

22小时前
204
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

2026 年 10 月 1 日,意法半导体(STMicroelectronics,简称 ST)正式发布 STSPIN9P 系列 75V 大电流电机驱动器。该系列是 ST 首款支持 75V 电压的大电流电机驱动产品,采用 7 mm × 7 mm 或 9 mm × 7 mm 的 QFN(方形扁平无引脚)封装,内置低 RDS(on)(导通电阻)MOSFET(金属氧化物半导体场效应晶体管)。STSPIN9P 系列包含 8 款半桥和 4 款全桥器件,旨在帮助工程师在工厂自动化、楼宇控制等空间受限的电机控制系统中节省 BOM(物料清单)成本并提升设计效率。

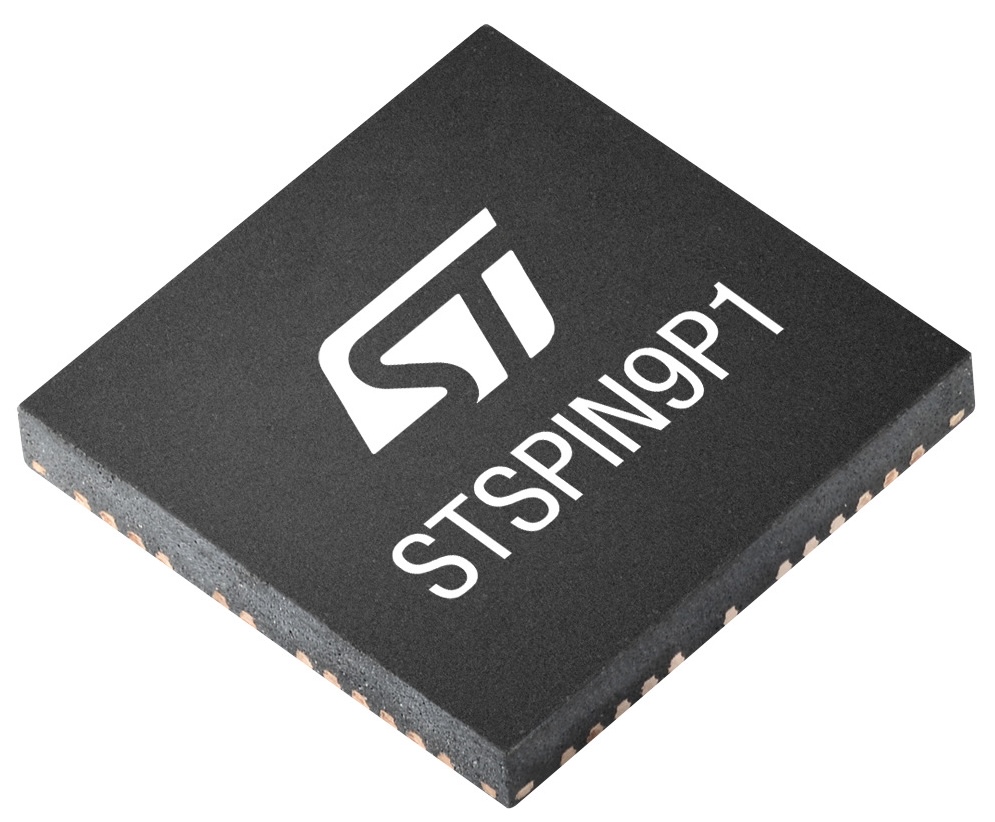

STSPIN9P 器件
STSPIN9P 器件(来源:ST Blog)

STSPIN9P 产品背景与 48V 总线趋势

48V 总线平台在工业与汽车领域加速落地,推动原本使用 12V 或 24V 总线的电机控制设计向更高电压迁移。高电压设计可提升系统效率、增加输出扭矩并提高稳健性容差。将基于 12V 的设计升级为更高总线电压,能有效减少线缆使用并显著降低系统发热。

高电压带来的工程挑战在于:需在更小物理空间内驱动大电流电机,并匹配具备足够功率余量的电机驱动器。ST 工程团队观察到,部分设计即使无需 75V 耐压,也会出于 PCB(印制电路板)空间考量,优先选择小封装的大电流电机驱动器件。

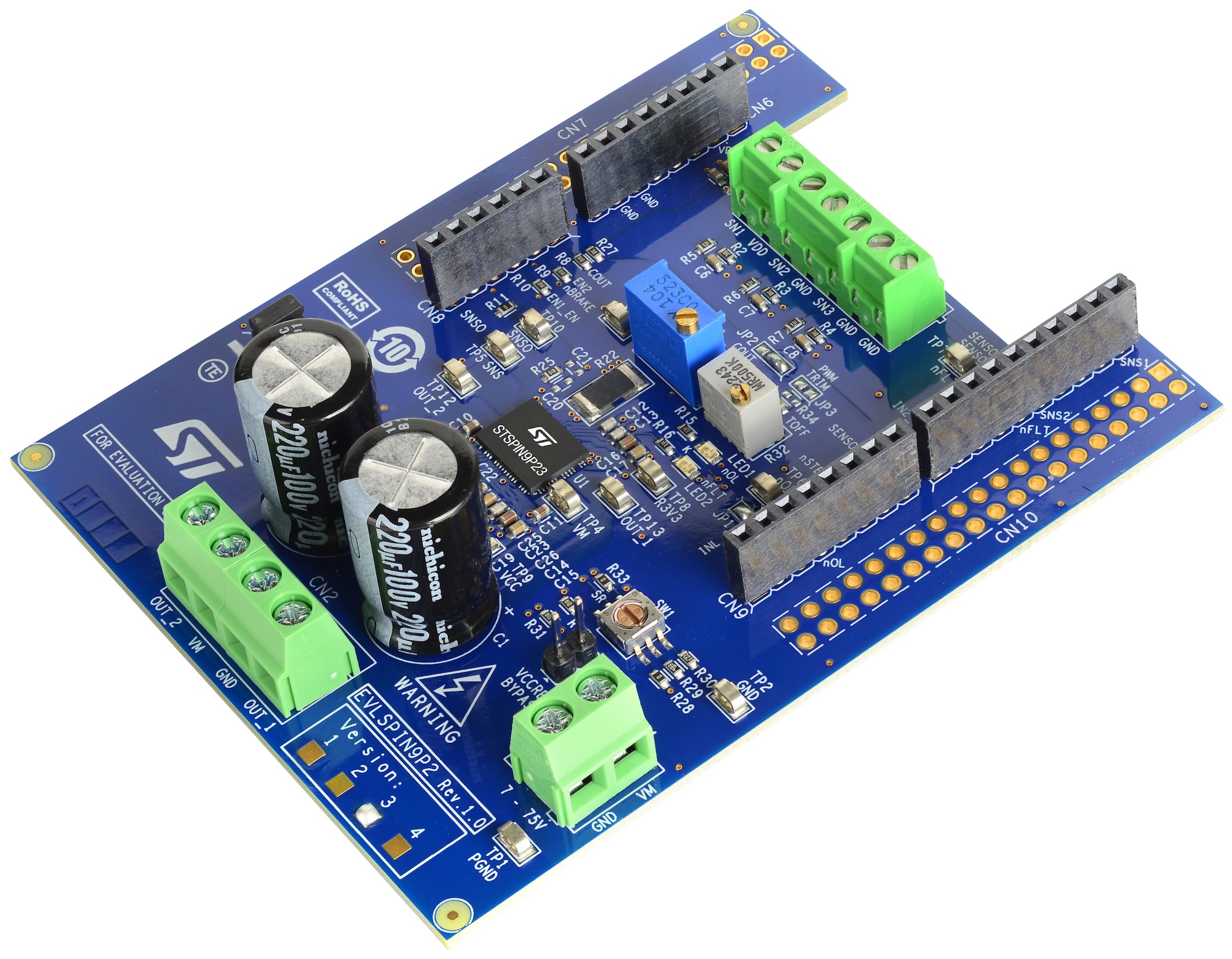

EVLSPIN9P2 评估板
EVLSPIN9P2 评估板(来源:ST Blog)

STSPIN9P 系列关键规格与电气特性

型号 拓扑 RDS(on) 目标电机
STSPIN9P11~STSPIN9P14 半桥 16 mΩ 三相电机
STSPIN9P15~STSPIN9P18 半桥 27 mΩ 三相电机
STSPIN9P2x(4 款) 全桥 27 mΩ 有刷直流电机、步进电机

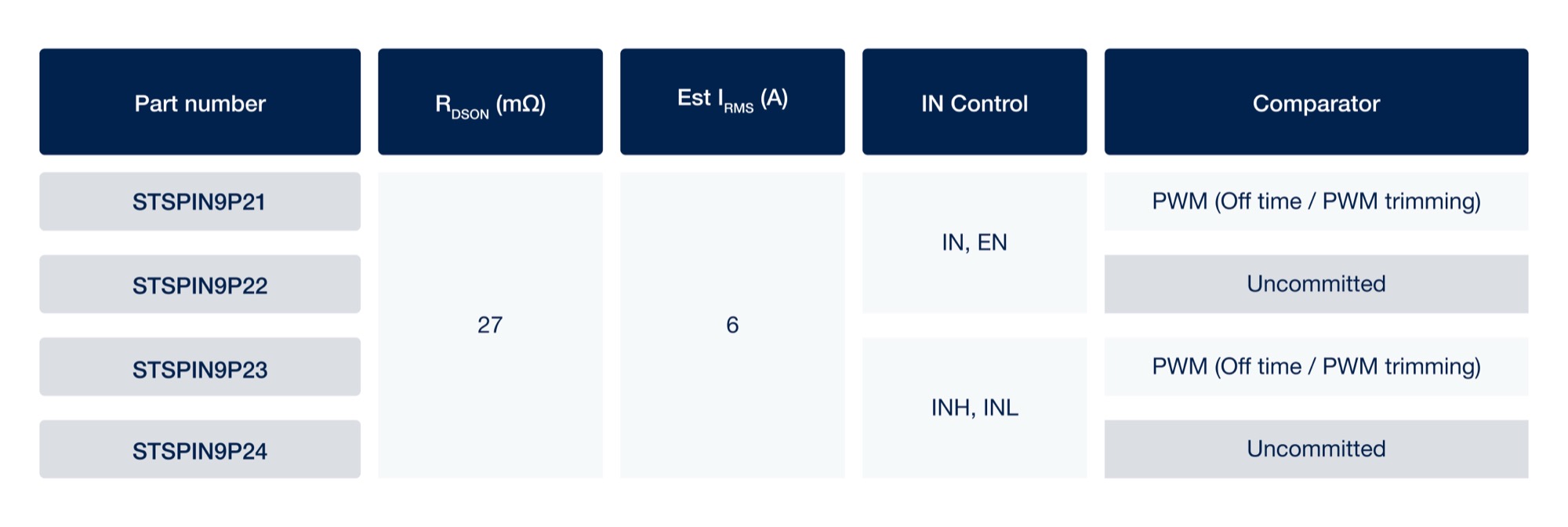

STSPIN9P 系列对照表
STSPIN9P 系列对照(来源:ST Blog)

核心特性解析:

比较器配置:型号尾数为奇数(如 STSPIN9P11、STSPIN9P21)的比较器用作限流器,支持 fixed off-time(固定关断时间)或 PWM(脉冲宽度调制) trimming(微调);尾数为偶数的比较器未指定固定用途,用户可自行配置冗余过流保护等策略。

电流检测:全系列集成差分放大器,支持使用更小阻值的分流电阻。

控制方案:提供单输入(切换低边/高边)和双输入(分别独立控制低边与高边)两类模式,便于匹配现有 MCU(微控制器)固件的开关策略。

EMI 管理:slew rate(压摆率)支持在器件端直接调节,减少依赖无源元件反复试错的 EMC(电磁兼容)调试过程。

封装优化:ST 优化了封装结构,避免焊盘与硅片之间的接触引入额外寄生电阻,确保低 RDS(on) 优势得以保留,并允许外围使用更小尺寸的无源元件。

据 STSPIN9P11 产品页数据,该型号供电范围为 7 V~75 V,支持驱动功率最高 500 W 的低压电机。提供 10 Arms(RDS(on) 16 mΩ typ)或 6 Arms(RDS(on) 27 mΩ typ)两档电流输出。内置过温、过流、UVLO(欠压锁定)和开路负载检测保护功能,采用 VFQFPN 7×7×1.0、49 引脚封装。

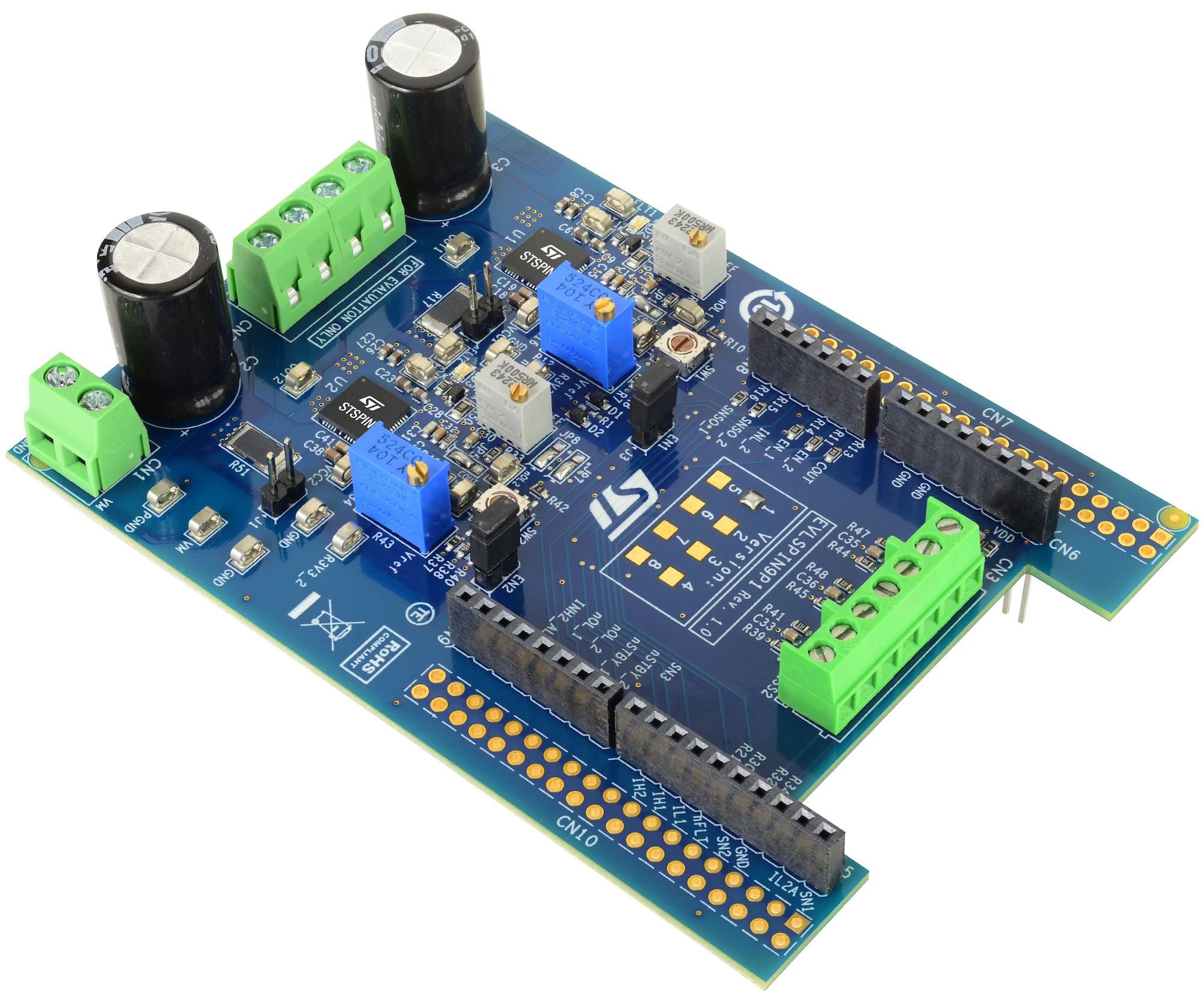

EVLSPIN9P1 评估板
EVLSPIN9P1 评估板(来源:ST Blog)

STSPIN9P 目标应用场景与电机类型

STSPIN9P 系列主要面向以下应用领域:

工厂与工业自动化设备

智能家居与楼宇自动化控制系统

其他对 PCB 空间有严格限制的电机控制系统

支持的电机类型包括:三相电机(含 BLDC 无刷直流电机、PMSM 永磁同步电机)、有刷直流电机(BDC)以及步进电机。

STSPIN9P 配套评估板与开发工具

EVLSPIN9P1-3PH:基于 STSPIN9P12 构建的三相驱动评估板,专为 BLDC 和 PMSM 电机开发设计。

EVLSPIN9P1:通用型评估板,每个 STSPIN9P1 型号均有对应版本,其集成的两个半桥电路可独立驱动两台电机。

EVLSPIN9P2:专为 STSPIN9P2 系列配套,采用全桥拓扑结构驱动单台电机。

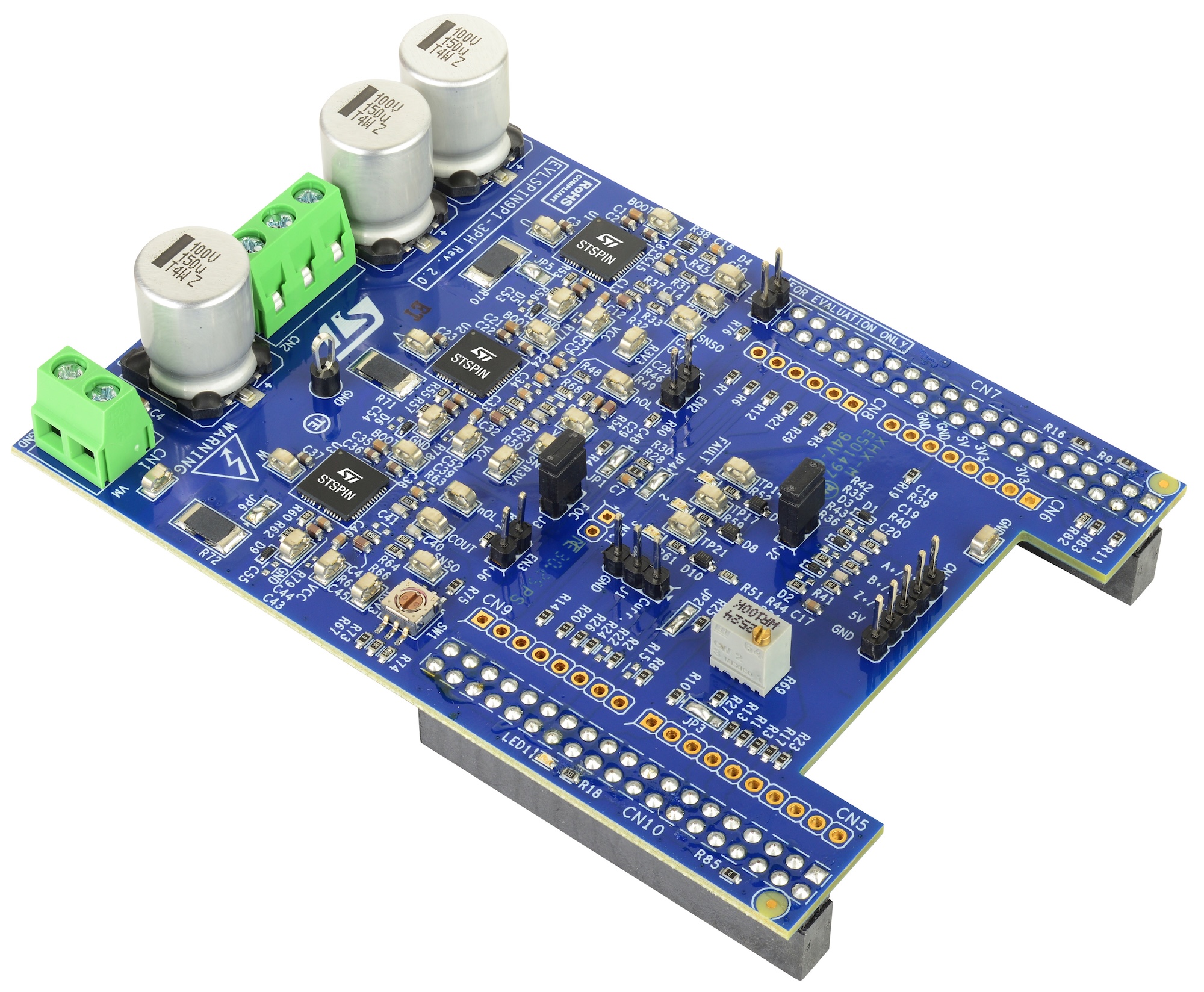

EVLSPIN9P1-3PH 评估板
EVLSPIN9P1-3PH 评估板(来源:ST Blog)

STSPIN9P 系列常见问题 (FAQ)

Q1:STSPIN9P 系列电机驱动器支持哪些总线电压?

A1:STSPIN9P 系列专为 48V 及更高电压平台设计,供电范围覆盖 7V 至 75V。该系列可无缝替代原有 12V 或 24V 总线设计,帮助系统减少线缆使用并降低发热。

Q2:STSPIN9P 系列如何帮助工程师节省 PCB 空间?

A2:该系列采用 7 mm × 7 mm 或 9 mm × 7 mm 的紧凑型 QFN 封装,内置低 RDS(on) MOSFET 与差分放大器。高集成度允许工程师使用更小阻值的分流电阻和更小尺寸的外围无源元件,从而显著缩减整体 BOM 体积。

Q3:STSPIN9P 奇数型号与偶数型号在比较器配置上有何区别?

A3:尾数为奇数的型号(如 STSPIN9P11),其比较器固定用作限流器,支持固定关断时间或 PWM 微调;尾数为偶数的型号,比较器未指定固定用途,用户可灵活配置为冗余过流保护等自定义策略。
