微弱信号的精密底座:ASO8522S 斩波运放应用研究

10/15 15:01
122
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

摘要:

商业航天、核电站与机器人中的传感器信号往往微弱到 mV 甚至 μV 级,运放的失调、温漂与低频噪声会直接吃掉测量精度,而太空与强干扰环境的辐射、宽温进一步压缩了设计裕量。本文以国科安芯 ASO8522S 双通道轨到轨斩波稳零运算放大器为对象,从精密信号链的三类技术挑战出发,逐项解析其 ±1.5 μV 失调、±0.008 μV/℃ 温漂、1.1 μVpp 噪声、350 kHz 带宽与 21 μA 静态电流的场景适配机理,并结合去耦、差分/仪表放大与 PCB 布局给出系统级设计方法,最后给出选型结论。

一、引言

把一颗热电偶、桥式传感器或光电二极管的前端信号送进 ADC,信号可能只有几毫伏,而运放自身的失调电压如果就有几毫伏,有用信号就被淹没了一半。更麻烦的是温漂:普通运放几十 μV/℃ 的漂移,在 −55~+125 ℃ 的航天温区里会放大成毫伏级误差,且无法靠软件简单校准。ASO8522S 用斩波稳零技术把这两项压到极低:失调 ±1.5 μV(最大 8 μV)、温漂 ±0.008 μV/℃(最大 0.05),噪声 0.1~10 Hz 仅 1.1 μVpp,输入/输出轨到轨,增益带宽积 350 kHz,单路静态电流 21 μA,单电源 1.8~5.5 V 或双电源 ±0.9~±2.75 V,商业航天级抗辐照。下文先拆解精密信号链的挑战,再逐项核对它的电气特性如何对症,最后落到系统级用法。

二、精密信号链的技术挑战

2.1 失调与温漂

普通运放 mV 级输入失调在常温下就吃掉信号,而 ±几十 μV/℃ 的温漂在全温跨度里会把误差放大到毫伏级。对桥式、热电偶等小信号,这是第一道必须跨过的精度墙。

2.2 低噪声与窄带精度

直流与超低频测量(0.1~10 Hz)的精度由低频噪声决定,普通运放的 1/f 噪声在此频段占主导;斩波架构的价值正是把这部分噪声压下去,同时不牺牲带宽。

2.3 辐射与宽温约束

商业航天与核电站环境要求器件在 −55~+125 ℃ 全温参数有效,并具备抗总剂量与单粒子能力,且高输入阻抗类应用最好无需随温度做校准补偿。

三、ASO8522S 关键电气特性与场景适配

3.1 ±1.5 μV 失调与斩波稳零

ASO8522S 采用斩波稳零技术,把输入失调电压 VOS 做到典型 ±1.5 μV(最大 8 μV),失调温漂典型 ±0.008 μV/℃(最大 0.05)。可做一个量化:全温跨度 −55~+125 ℃ 共 180 ℃,按典型温漂推算全温失调漂移仅约 1.44 μV——这意味着跨整个航天温区,失调几乎不随温度"游走",高输入阻抗应用无需随温度重校准。

3.2 1.1 μVpp 低噪声

输入电压噪声在 0.1~10 Hz 频段为 1.1 μVpp(0.01~1 Hz 为 0.36 μVpp),1 kHz 噪声密度 50 nV/√Hz。对比普通运放数十 μVpp 的低频噪声,ASO8522S 把决定直流精度的"底噪"压低了一个数量级,配合斩波对 1/f 的抑制,特别适合称重、温度、应变等超低频精密测量。

3.3 轨到轨与 350 kHz 带宽

输入、输出均支持轨到轨摆幅,共模范围到电源轨 ±0.1 V;开环增益 AOL、共模抑制比 CMRR、电源抑制比 PSRR 均达 115 dB,增益带宽积 GBW 350 kHz,压摆率 0.23 V/μs。一个实用推导:GBW 350 kHz 在闭环增益 10 时带宽约 35 kHz,单位增益稳定,可覆盖绝大多数传感器调理与低速采样前级;115 dB 的 PSRR 也意味着电源小幅纹波对输出的影响被衰减十万倍。

3.4 21 μA 静态与供电灵活

单路运放静态电流典型 21 μA(最大 30 μA),单电源 1.8~5.5 V、双电源 ±0.9~±2.75 V 均可,全部参数在全温有效。低静态加上宽供电,使它既能塞进星载低功耗节点,也能直接用 5 V 工业电源,无需额外稳压。

参数 手册数值 工程含义
失调/温漂 VOS ±1.5 μV(max 8);TC ±0.008 μV/℃ 全温漂移约 1.44 μV,免校准
噪声 0.1~10 Hz 1.1 μVpp;1 kHz 50 nV/√Hz 直流精度底噪低一个量级
轨到轨/增益 输入/输出轨到轨;AOL/CMRR/PSRR 115 dB 电源纹波衰减十万倍
带宽 GBW 350 kHz;SR 0.23 V/μs 闭环增益 10 时带宽约 35 kHz
静态电流 单路 21 μA(max 30) 星载低功耗友好
供电 单 1.8~5.5 V / 双 ±0.9~±2.75 V 工业 5 V 直驱
输入偏置 IB ±80 pA;IOS ±100 pA 高阻源无需温补
ESD/封装 HBM ±6 kV,CDM ±2 kV;SOP8 商业航天级
抗辐照 TID ≥100 krad(Si);SEU/SEL ≥37 直接进可靠性预算

四、抗辐射性能与空间环境适应性

4.1 SEU/SEL 免疫

单粒子翻转与闩锁指标均 ≥37 MeV·cm²/mg(商业航天级,等效 10⁻⁵ 次/器件·天),长寿命任务中不会因单粒子事件而失控或闩死。

4.2 总电离剂量 TID

TID ≥100 krad(Si),覆盖商业航天任务典型累积剂量窗口,长期在轨不漂移失效。

4.3 宽温工作范围

工作环境温度 −55~+125 ℃,全部电气特性在该范围内有效。

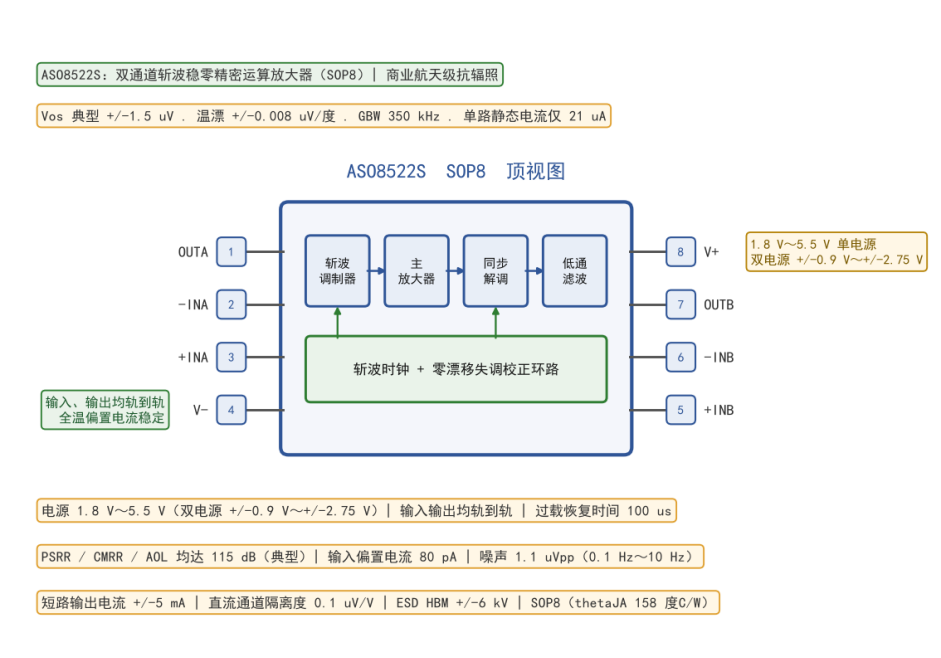

图:ASO8522S 架构

五、系统级应用分析

5.1 电源去耦与布局

手册要求 V+、V− 各就近并联一颗 0.1 μF 低 ESR 陶瓷电容、紧贴引脚;双电源时两路分别独立接电容到地,抑制纹波与高频干扰。PCB 上须避免两个输入端因不同导体连接形成热电偶结(塞贝克效应)而产生温差电动势——让两输入端等温、热电势互相抵消,是保住 μV 级精度的关键布局动作。

5.2 差分与仪表放大信号调理

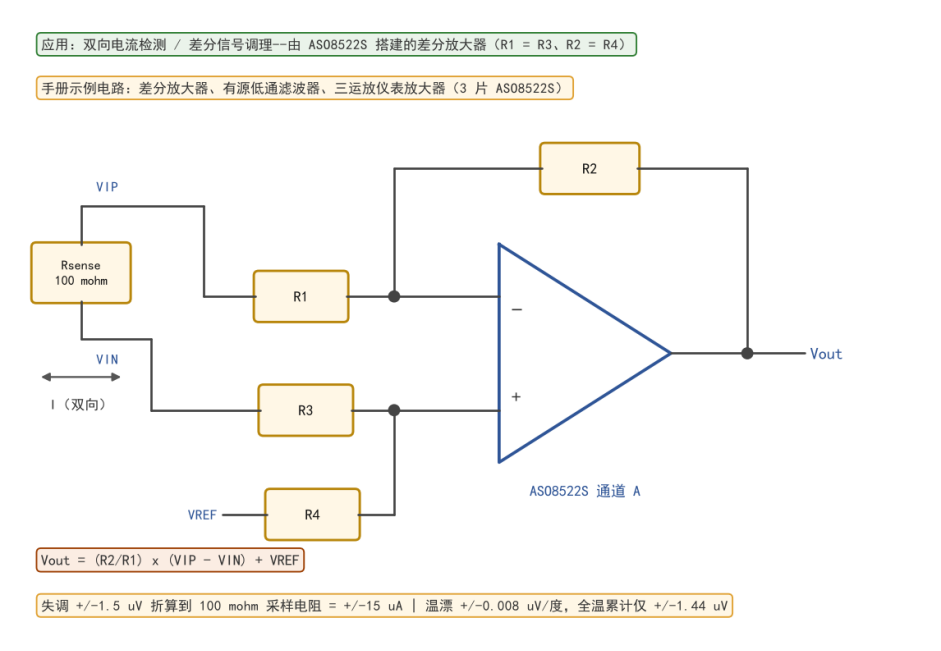

用 ASO8522S 搭建差分放大器:Vout = (R2/R1)·(VIP−VIN) + VREF(电阻匹配 R1=R3、R2=R4 时),可把差分信号转单端并抑制共模干扰;用三片则可构成经典三运放仪表放大器,前端两路电压跟随器保证高输入阻抗,增益由 R2/R1 决定。斩波带来的低失调让这些精密拓扑在全温下无需反复调零。

5.3 输入保护与容性负载

输入引脚经二极管钳位到电源轨,若信号可能超电源轨 0.3 V 以上,须把输入电流限制在 10 mA 以内;禁止直接驱动大容性负载(会在反馈回路引入极点引发振荡),可在输出端串隔离电阻,要求直流精度时再配补偿电阻与电容优化相位裕量。

图:ASO8522S 应用

六、结论

精密信号链的精度天花板,往往由运放的失调、温漂与低频噪声共同决定。ASO8522S 用斩波稳零把失调压到 ±1.5 μV、温漂压到 ±0.008 μV/℃,用 1.1 μVpp 噪声守住直流底,用轨到轨加 115 dB 的 PSRR/CMRR 与 350 kHz 带宽覆盖调理与前级,再用 21 μA 静态与 1.8~5.5 V 宽供电适配星载与工业,最后以 TID ≥100 krad、SEU/SEL ≥37 的商业航天级指标和 −55~+125 ℃ 全温兜底。把它放在传感器前端,只需记住三件事:电源各就近 0.1 μF 去耦、两输入端等温布局、超电源轨信号限流 10 mA。

ASO8522S 具备 TID ≥ 100 krad(Si)、SEU/SEL ≥ 37 MeV·cm²/mg 的商业航天级抗辐照能力,工作温度覆盖 −55~+125 ℃,失调、噪声与带宽指标均给出全温范围。作为国产自主可控的双通道精密斩波运放,它以 SOP8 的紧凑占位,为商业航天、核电站、机器人等微弱信号系统提供可直接落地的精密信号链底座。

七、手册事实 vs 设计建议

维度 手册事实 设计建议
失调/温漂 ±1.5 μV / ±0.008 μV/℃ 全温免校准,勿叠加软件温补
噪声 0.1~10 Hz 1.1 μVpp 超低频测量首选,注意去耦
供电 单 1.8~5.5 V / 双 ±0.9~±2.75 V 工业 5 V 直驱,省稳压
去耦 V+/V− 各 0.1 μF 陶瓷 紧贴引脚,双电源分别接
布局 防热电偶结(塞贝克) 两输入端等温,热电势抵消
输入保护 超轨 0.3 V 限流 10 mA 大信号前端加钳位
容性负载 禁止直驱大电容 串隔离电阻或加补偿
抗辐照 TID≥100 krad,SEU/SEL≥37 直接进可靠性预算
