ProfiNet与CANopen跨总线互通：东北某热力集团智慧供热换热站数字化改造案例

一、应用场景

集中供热是北方城市重要的民生基础设施，"按需供热、节能降碳"已成为热力行业数字化转型的核心方向。本案例位于东北某省会城市的热力集团，负责城区约6000万平方米的集中供热任务，下设换热站120余座，供热管网总长超300公里，承担居民采暖与部分工业用户用热保障。

热网采用"调度中心+换热站"的两级架构：供热调度中心运行于上位监控平台，采用工控机通过ProfiNet主站卡组建ProfiNet网络，负责全网负荷预测、热量调度与水力平衡调节；而各换热站则采用台达AS200系列PLC作为CANopen主站，管理循环泵、补水泵的变频器、电动调节阀、温度压力流量仪表与远程I/O，实现站内自动控制与数据采集。由于换热站数量多、分布广，站内CANopen网络与调度中心ProfiNet网络长期隔离，站端运行数据无法实时上送，制约了全网热力平衡调节与能耗精细化管理。供热管网分布范围大、换热站无人值守时间长、现场温度湿度环境波动剧烈，这要求协议转换网关具备良好的环境适应性、长期运行稳定性与远程维护能力，也决定了改造必须采用"典型站试点、标准化复制"的稳妥路径。

二、协议转换网关功能简介

要让各换热站的温度、压力、流量、热量、设备状态与能耗数据实时进入调度中心，需要在台达AS200的CANopen网络与工控机ProfiNet网络之间部署协议转换网关。塔讯TX131-RE-COS/PNS协议转换网关在ProfiNet侧作为从站接入工控机ProfiNet主站，在CANopen侧以从站身份接入台达AS200主站，实现ProfiNet与CANopen两种总线协议的双向转换与透明传输，为热网构建稳定高效的跨总线数据通道。

该智能网关在智慧供热场景具备突出优势：

一是支持大批量过程数据映射，可覆盖温度、压力、流量、热量、阀门开度、变频频率等参数的集中采集；

二是兼具数据采集器功能，可将分散换热站的运行数据统一汇流，作为工业物联网平台与能耗管理系统的标准化数据节点；

三是工业级可靠性与宽温设计，适应换热站温差大、湿度高、无人值守的现场环境；

四是组态便捷、免编程，配合台达ISPSoft与工控机ProfiNet主站软件即可快速配置，显著降低热力公司多站部署的实施与运维成本。

三、项目痛点

热网改造前存在以下痛点，直接影响供热质量与运行成本。

第一，站端数据孤岛。各换热站的温度、压力、流量、热量数据仅存储在站内AS200本地，调度中心无法实时获取，全网水力平衡与热量调度只能依靠历史数据与人工经验，供热不均、冷热不均现象难以根治。

第二，能耗无法精细计量。循环泵电耗、热量消耗等数据分散在各站，无法按站按日精准统计，热力公司难以对各换热站实施能耗考核与节能优化，单位面积热耗偏高。

第三，无人值守难以推进。换热站位置分散，改造前站端报警无法实时上送调度中心，仍需人工巡检值守，人力成本高，且异常发现滞后存在安全隐患。

第四，调控响应慢。调度中心希望根据室外温度与用户需求动态调节站端运行参数，但因两网隔离只能远程下发粗略指令，调控精度不足，供需不匹配造成热量浪费。

此外，采暖季供热质量事关民生，任何通信中断都可能引发室温波动，这要求数据链路在严寒天气、高负荷工况下依然保持稳定可靠。

四、解决方案

项目采用塔讯TX131-RE-COS/PNS协议转换网关打通换热站与调度中心网络。总体架构为：工控机作为ProfiNet主站，通过ProfiNet主站卡连接网关的ProfiNet从站接口；网关的CANopen从站接口接入台达AS200所在CANopen网络；AS200作为CANopen主站继续管理站内变频器、调节阀与仪表。由此形成"调度中心 ⇄ TX131网关 ⇄ AS200 ⇄ 换热站执行机构"的完整链路，调度中心可实时读写各换热站的运行参数并下发调节指令，系统拓扑如图1所示。

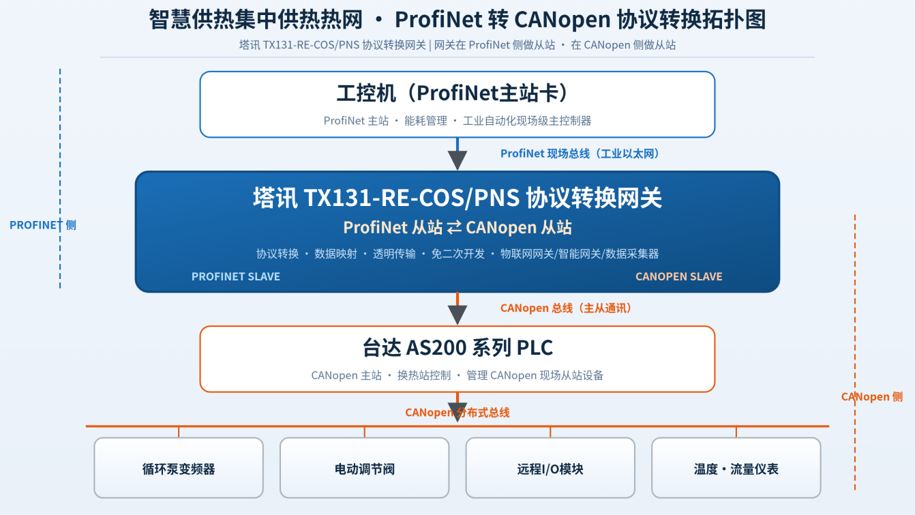

图1 智慧供热集中供热热网ProfiNet转CANopen协议转换拓扑图

方案要点：

一是将温度、压力、流量、热量、阀门开度、变频频率、报警等约200个数据点纳入映射，采用周期刷新与事件触发相结合，保障数据的实时性与完整性；

二是打通调节指令通道，实现调度中心对站端循环泵变频与调节阀的远程精确控制；

三是借助网关的数据采集器能力，将站端能耗与运行数据统一上送热网调度平台与工业物联网平台，支撑全网热力平衡调节、能耗考核与按需供热策略实施。

标准化模板的设计也使得后续换热站接入可以在数小时内完成，大幅降低了批量推广的实施成本。

五、实施过程

项目采用"典型站试点+分批推广"的方式实施，一期完成30座重点换热站的改造，总周期约30个工作日。

第一阶段：典型站勘察与点位梳理。选取3座不同供热负荷特征的换热站作为典型站，核对台达AS200的CANopen节点表，梳理温度、压力、流量、热量、阀门、变频等数据，每站约200个数据点，形成标准化点表模板。

第二阶段：典型站组态与安装。在塔讯配置软件中完成ProfiNet从站与CANopen从站配置，建立数据映射；在典型站安装网关，完成两侧组态并打通链路，验证远程数据采集与指令下发的可行性。

第三阶段：分批实施与联调。依据标准化模板批量完成其余27座换热站的网关安装与组态，利用"一箱一配置"的标准化作业方式提高效率；随后开展全网联调，验证多站并发数据上报的稳定性与调节指令下发的准确性。联调中针对各站网络环境差异，逐站调整了数据刷新周期与报警阈值，并建立了统一的点表管理台账，保证后期运维有据可查。

第四阶段：试运行与验收。完成采暖季初期两周的试运行，重点验证高峰负荷下的数据稳定性与调控响应，各项指标达标后正式投用，并完成调度中心与换热站运行人员培训及运维文档移交。

六、应用效果

一期30座换热站接入后，热网运行管理水平显著提升，效果突出。

一是全网水力平衡改善。站端实时数据上送后，调度中心可依据温度、压力、流量数据精准调节，全网二次网回水温度偏差由改造前的±3.5℃缩小至±1.2℃，供热不均投诉率下降约60%。

二是能耗显著下降。按站按日能耗精准计量后，通过优化循环泵变频运行与分时分区供热策略，单位面积热耗下降约8%，一期改造换热站年节省供热成本约180万元。同时，供热不均问题的缓解也直接降低了用户投诉与信访压力，社会效益明显。

三是无人值守落地。站端报警实时上送调度中心后，换热站实现少人值守直至无人值守，减少巡检值守人力约12人，年节省人力成本约90万元，同时异常发现时间由平均2小时缩短至5分钟内。调度中心可对全网站端集中监控，运行值班的集中化程度显著提高。

四是调控更加精准。调度中心可按需调节站端运行参数，供需匹配度提高，热网整体运行平稳，为下一步全网"智慧供热"平台建设奠定了数据基础。网关及配套投入约60万元（一期30站），综合年节约超270万元，投资回收期不足3个月。随着后续各期换热站陆续接入，全网的负荷预测、热量调配与水力计算将逐步实现数据驱动，供热行业的整体数字化水平有望迈上新台阶，其社会效益与经济效益都将进一步显现。

七、项目实施前后效果对比

表1  项目实施前后效果对比

八、总结

本案例以塔讯TX131-RE-COS/PNS协议转换网关为桥梁，成功将台达AS200所在的CANopen换热站控制系统融入工控机主导的ProfiNet热网调度网络，实现了站端数据实时上送、远程精准调控与能耗精细管理，是工业自动化与工业物联网在市政供热领域的典型应用。方案用一台智能网关盘活存量换热站设备，以协议转换加数据采集的方式构建起覆盖全网的统一数据底座，为热力企业推进按需供热、节能降碳与智慧供热建设提供了高性价比、可分批复制的实施路径，具有较强的行业示范意义，也契合国家"双碳"战略下供热行业绿色低碳转型的方向。
