【开箱指南】眺望Pi-T153工业派存储功能实测

前言：

拿到一块新板子，上手第一件事往往不是立马跑 demo，而是刷个固件、把系统跑起来、拷个程序进去。这些动作顺不顺，全看存储资源这条通路。这期我们就干这一件事：把 U盘和 TF卡挨个插上实测。全程 5 分钟快速上手。

一、测试环境速览

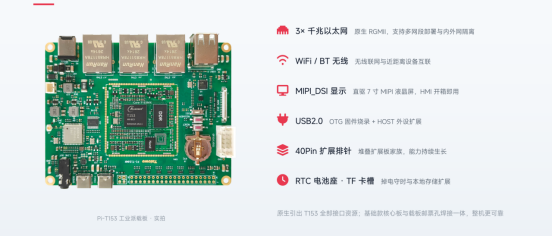

图 1  Pi-T153工业派

二、存储功能实测

2.1 核心板可用资源

核心板出厂安装系统固件，NandFlash需被被占用一定空间，输入如下命令查看系统磁盘使用信息：

root@Talowe-T153:/# df -h

可见为ubi0_6主系统分区，在包含完整rootfs文件系统下，剩余可用空间约46MB。注：若需进一步扩容，需针对分区表或文件系统系统裁剪优化

如下指令可进一步查看系统资源其他信息：

root@Talowe-T153:~# free -m #查看内存使用量和交换区使用量

root@Talowe-T153:~# uptime #看系统运行时间、用户数、负载

root@Talowe-T153:~# du -sh <目录名> #查看指定目录的大小

root@Talowe-T153:~# cat /proc/loadavg #查看系统负载

root@Talowe-T153:~# fdisk -l #查看所有分区

root@Talowe-T153:~# cat /proc/partitions #查看文件可看到各分区信息

2.2 USB2.0 U盘自动挂载测试

Pi-T153底板上板载两路USB2.0 HOST，最大支持2A电流，可以连接USB鼠标、USB键盘、U盘等设备，并支持以上设备的热拔插。底板位置如下，丝印标识为USB2.0。

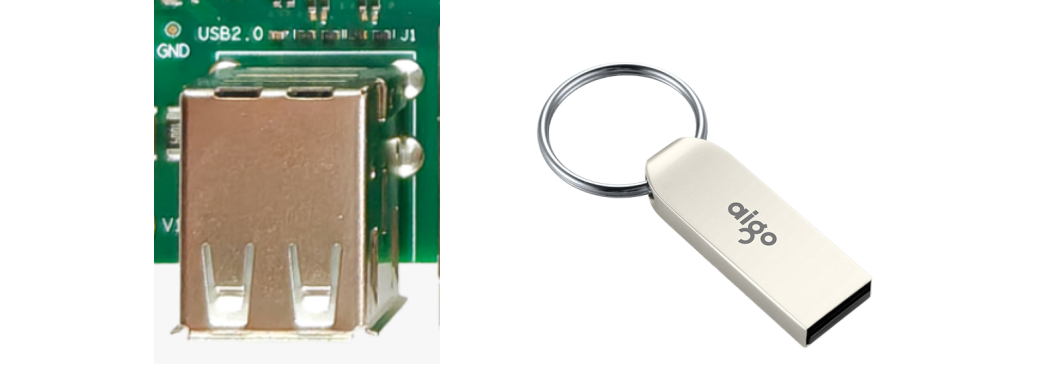

图 2 USB2.0&U盘

这里以USB 挂载以exFAT格式U盘为例进行测试，目前U盘测试到32G，32G以上并未测试。操作就两步：插上 U盘，然后敲一条命令：

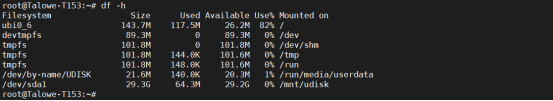

root@Talowe-T153:~# df -h

看最后一行：/dev/sda1，29.3G，已经自动挂到了 /mnt/udisk——插上就认，挂载不用管。再看看盘里的文件：

root@Talowe-T153:~# ls -l /mnt/udisk

注：U盘的读写速度会受到测试方法、数据大小、U盘的规格影响，具体的测试速率请关注我们后续连载文章

2.3 TF卡测试

Pi-T153底板上板载一路TF卡接口，位于底板背面，其原理图如图3所示，DET引脚支持热插拔检测。

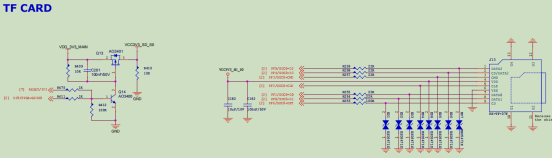

图 3 TF卡座原理图

将Micro SD卡插入底板卡槽，TF卡格式为FAT32，系统会检测并打印信息。

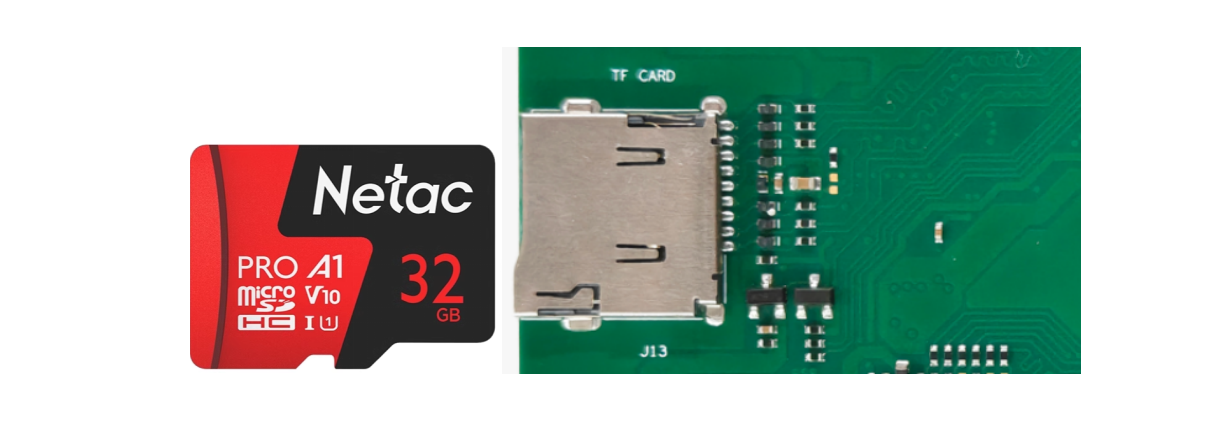

图 4  TF卡&卡槽

同样敲一条命令，看看是否自动挂载：

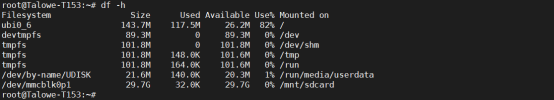

root@Talowe-T153:~# df -h

最后一行 /dev/mmcblk0p1，29.7G，自动挂到 /mnt/sdcard。看一眼内容：

root@Talowe-T153:~# ls -l /mnt/sdcard/

2.4 U盘与TF卡热插拔

工业现场 U盘与TF都是高频热插拔器件，实测：

• U盘拔掉，挂载节点消失；再插上，几秒内 /mnt/udisk 自动重新挂上，文件完好。
• TF卡同法验证，结果一致。

三、小结

说明一下本期范围：这期实测的是 32GU盘或TF卡exFAT/FAT32 的常用组合，确认系统的上电顺利可用。读写速度、大容量上限、多盘并发这些性能项，留在后面的性能实测篇集中放数据。

本期实测记录整理自《Pi_T153-Buildroot功能测试手册》，欢迎后台联系领取完整开发资料包；目前眺望电子Pi-T153工业派已正式开售，需要申请样机也直接留言，或联系眺望电子技术工程师。
