短路、尖峰、炸管？MDD辰达半导体这颗TVS全搞定

随着两轮、三轮电动车的普及，大功率、大电流的电池包已成为标配。众所周知，BMS（电池管理系统）是电池组的贴身保镖，而BMS保护板上的MOS管，则是直面过流、过压、短路等致命冲击的第一道防线。

然而，在极其苛刻的短路保护场景下，MOS管极易面临“炸管”危机。今天，一篇文章解析，如何用一颗元器件，改善这个痛点。

一、应用痛点：BMS短路保护中的瞬态过压

在BMS充放电回路中，当负载发生短路时，电流极其巨大。系统要求充放电MOS管必须在几十微秒(μs)内极速关断。

这种极速关断会导致极高的电流变化率(dI/dt)，从而在MOS管的漏极瞬间激发出极大的尖峰电压。

虽然现在主流的高性能MOS管EAS（雪崩耐量）已经很高，但单靠MOS管硬抗，极易超过其物理极限导致炸管。此时，必须有一颗专门的大功率TVS来吸收掉多余的能量，替MOS管分流。

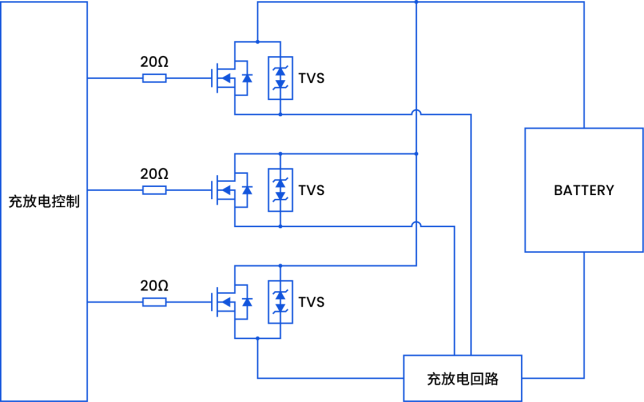

BMS充放电框图

二、新一代TVS：13SMDJ85CAF

针对BMS极其严苛的短路防护需求，新一代大功率TVS——13SMDJ85CAF 应运而生。

它采用标准的DO-214AB (SMC) 贴片封装，体积小巧却蕴含着惊人的能量。结合全新的芯片工艺，它专为储能，电摩等大功率电池组中BMS的充放电MOS提供瞬态电压抑制而设计的。

它的三大核心“硬指标”，堪称BMS保护板上的定海神针：

• 峰值脉冲功率高达13000W：具备高达 13000W 的峰值脉冲功率承受能力（10/1000μs波形）。面对短路瞬间的狂暴能量，能瞬间吸收。

• 极致压低的钳位电压（VC）：在更贴近实际短路波形的8/20μs测试下，可以扛住高达 1700A的最大反向浪涌电流，同时将钳位电压死死压在105V以内。

• 极速反应与超低漏电： 拥有极快的响应时间，在瞬态尖峰产生的瞬间立即动作；同时具备超低漏电流特性，不干扰BMS正常的高精度采样。

三、TVS升级对BMS保护板设计的优势

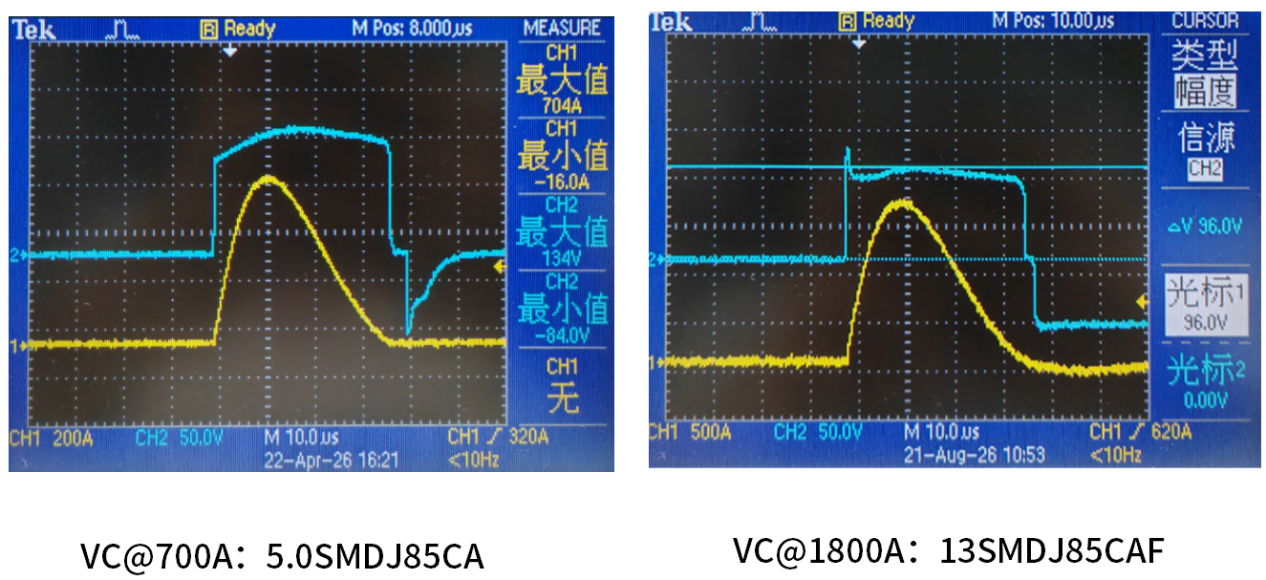

8-20us防护能力对比：

在实际的BMS充放电回路应用中，换上 13SMDJ85CAF后，对MOS管的防护能力带来了质的飞跃：

空间更省：在同样SMC封装尺寸下，单颗功率大幅增加，直接减少了PCB的占用面积，迎合BMS保护板轻量化、高集成度的趋势。

风险更低：传统方案常需要多颗TVS并联，极易因为均流差异导致“最弱的先被击穿，进而拖垮全盘”。13SMDJ85CAF 单颗实力强悍，大幅减少并联数量，彻底消除均流隐患。

MOS更安全：超低的VC(钳位电压)等于给MOS，等于给MOS管穿上了一层“绝缘防弹衣”，让整车在极限短路工况下依然稳如泰山。

电动车安全无小事，每一次短路、每一次急停，都是对BMS保护板真实实力的考验。13SMDJ85CAF 这颗SMC封装的大功率TVS，用13000W的硬核指标和超低VC，选对TVS，让BMS减少炸管发生！
