带紧急按键的交通灯设计Verilog代码Quartus DE2-115开发板

名称：带紧急按键的交通灯设计Verilog代码Quartus  DE2-115开发板

软件：Quartus

语言：Verilog

代码功能：

带紧急按键的交通灯设计

1、设计十字路口交通灯

2、具有紧急按键，按下均为两路均红灯

3、可以控制暂停

4、数码管显示倒计时

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

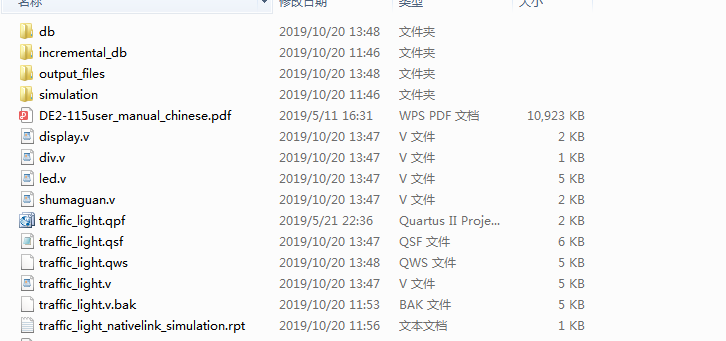

1. 工程文件

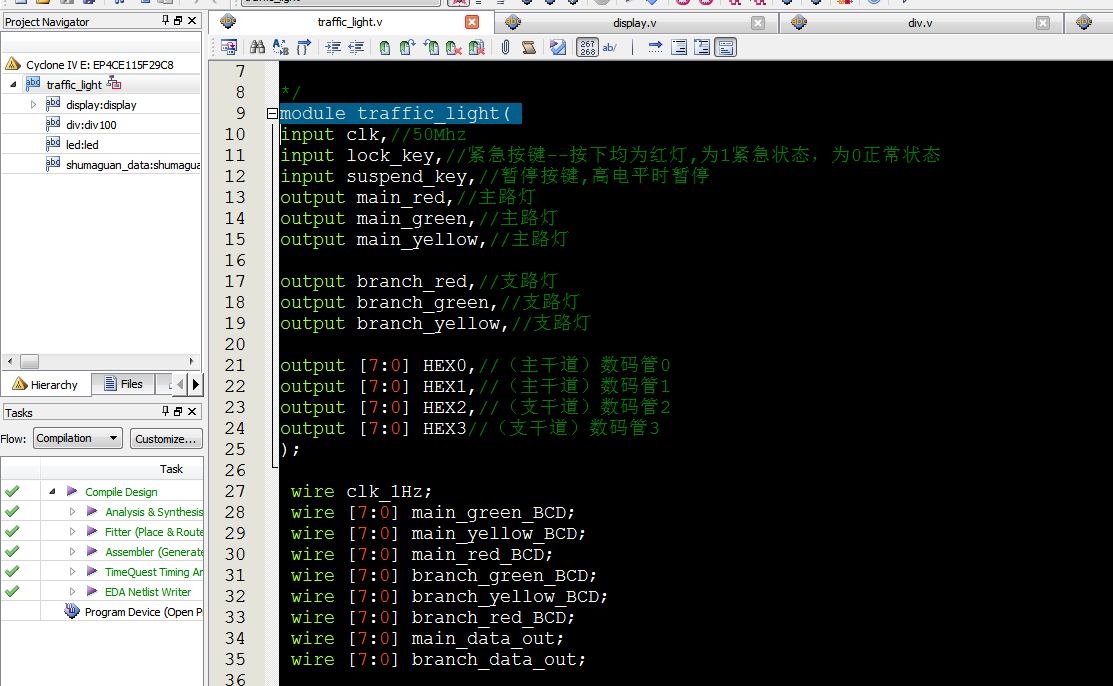

2. 程序文件

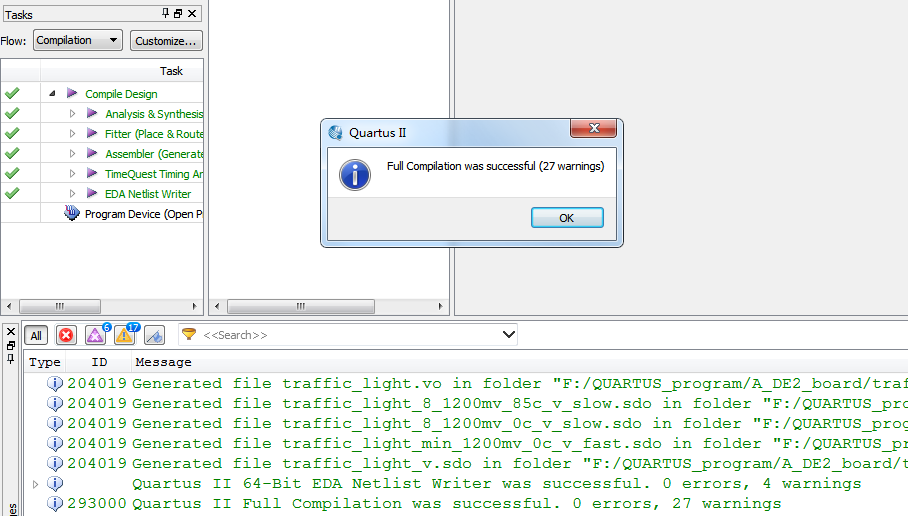

3. 程序编译

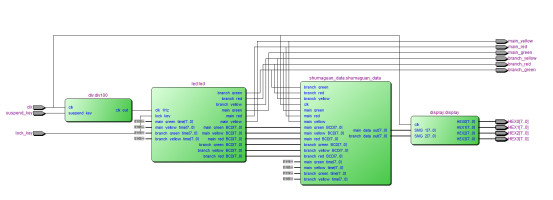

4. RTL图

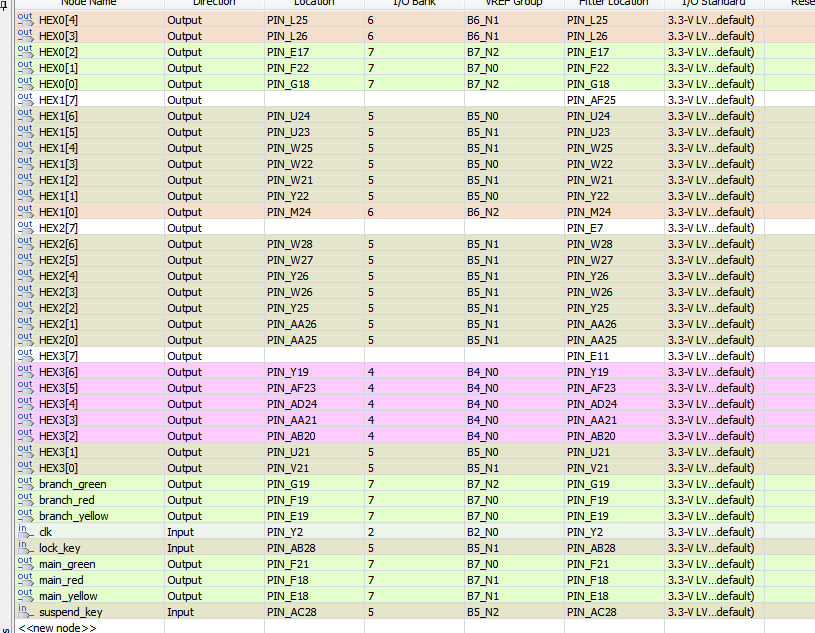

5. 管脚分配

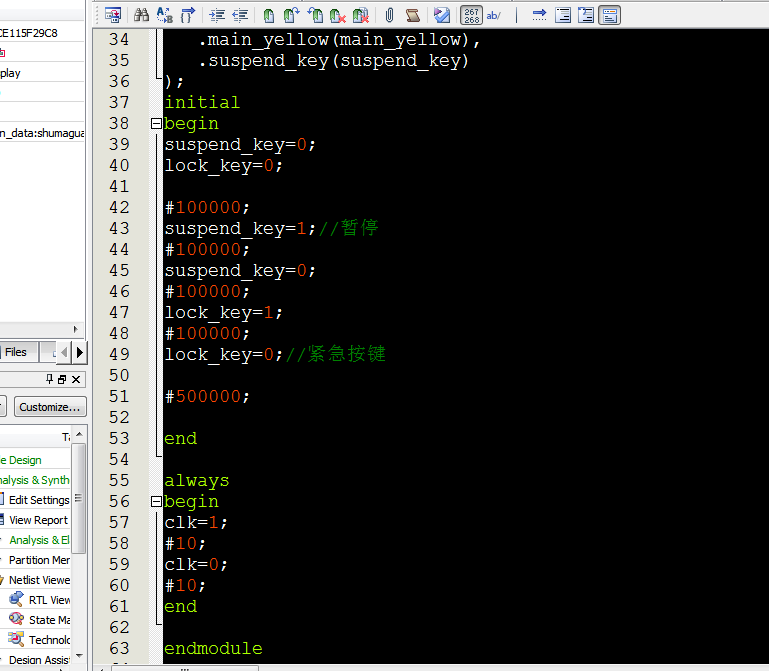

6. Testbench

7. 仿真图

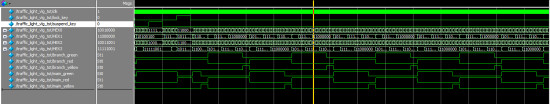

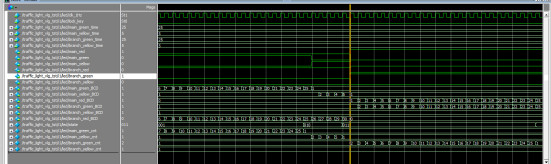

7.1 整体仿真

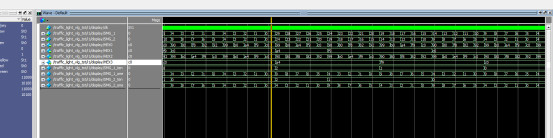

7.2 显示模块仿真

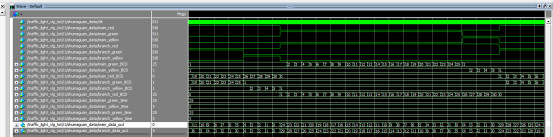

7.3 分频模块仿真

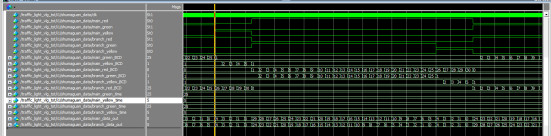

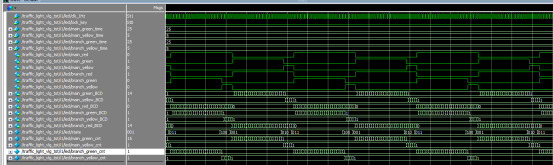

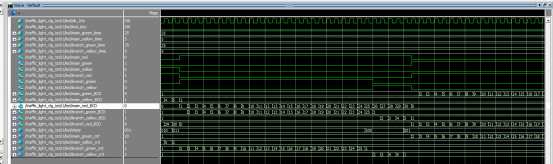

7.4 红绿灯控制模块仿真

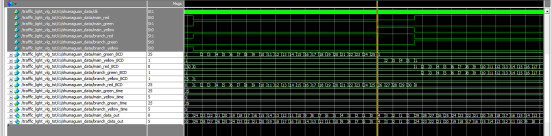

7.5 数码管数据显示计算模块

部分代码展示:

/*
红->绿 绿->黄 黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
module traffic_light(
input clk,//50Mhz
input lock_key,//紧急按键--按下均为红灯,为1紧急状态，为0正常状态
input suspend_key,//暂停按键,高电平时暂停
output main_red,//主路灯
output main_green,//主路灯
output main_yellow,//主路灯
output branch_red,//支路灯
output branch_green,//支路灯
output branch_yellow,//支路灯
output [7:0] HEX0,//（主干道）数码管0
output [7:0] HEX1,//（主干道）数码管1
output [7:0] HEX2,//（支干道）数码管2
output [7:0] HEX3//（支干道）数码管3
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;
 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;

wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_yellow_led;//主路灯
wire branch_red_led;//支路灯
wire branch_green_led;//支路灯
wire branch_yellow_led;//支路灯
assign main_red=main_red_led;//主路灯
assign main_green=main_green_led;//主路灯
assign main_yellow=main_yellow_led ;//主路灯
assign branch_red=branch_red_led;//支路灯
assign branch_green=branch_green_led;//支路灯
assign branch_yellow=branch_yellow_led ;//支路灯
//分频模块
div div100
(
. clk(clk),
. suspend_key(suspend_key),
. clk_out(clk_1Hz)
);
//两边周期一样，红灯时间30秒，绿灯时间25秒，黄灯时间5秒
//按键调整时间
wire [7:0]main_green_time;//由外部控制
wire [7:0]main_yellow_time;
wire [7:0]branch_green_time;//由外部控制
wire [7:0]branch_yellow_time;
assign main_yellow_time=8'd5;//主路黄灯时间设置为5秒
assign branch_yellow_time=8'd5;//支路黄灯时间设置为5秒
assign main_green_time=8'd25;//默认绿灯25秒
assign branch_green_time=8'd25;//默认绿灯25秒
///////////////////////////////
reg [7:0] display_main;
reg [7:0] display_branch;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1215
