基于FPGA的汽车尾灯设计VHDL代码ISE仿真

名称：基于FPGA的汽车尾灯设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

汽车尾灯设计

设计左转、右转、刹车、紧急刹车对应的汽车尾灯状态。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

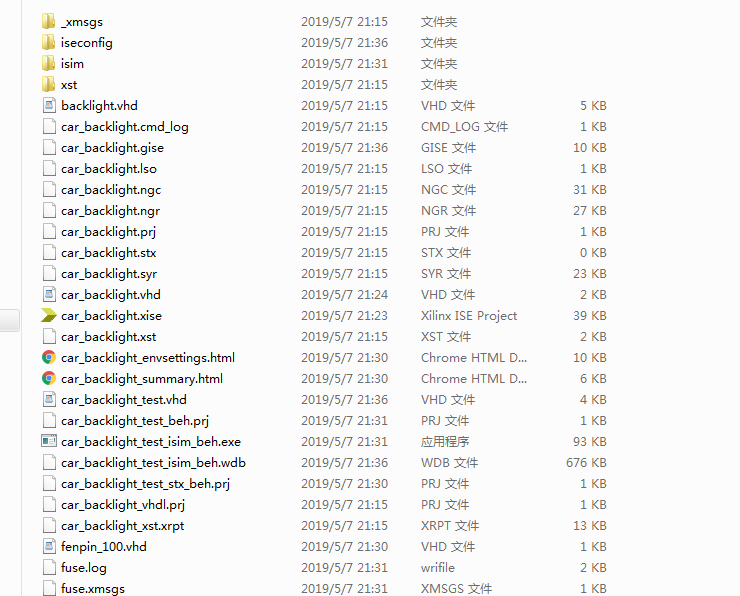

1. 工程文件

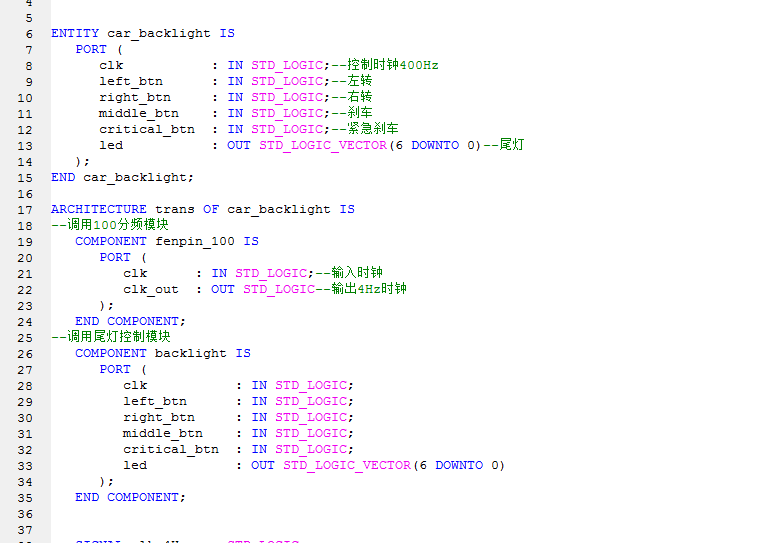

2. 程序文件

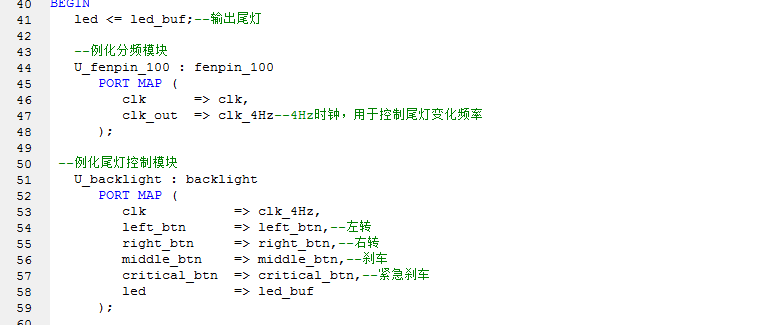

3. 元件例化

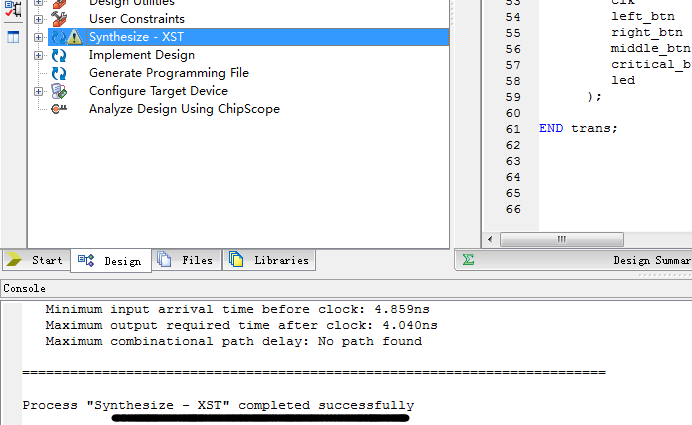

4. 程序编译

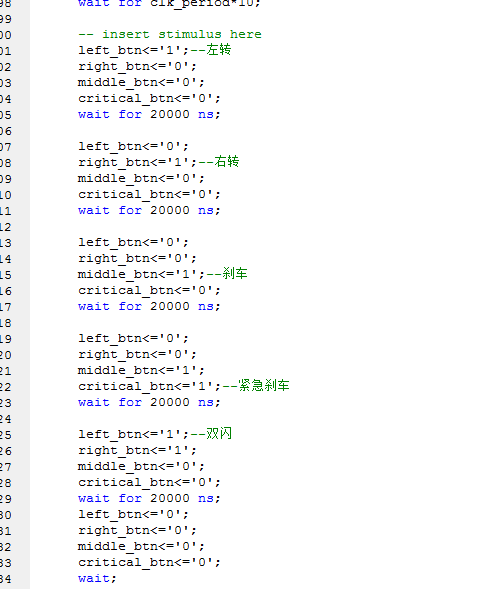

5. Testbench仿真激励文件

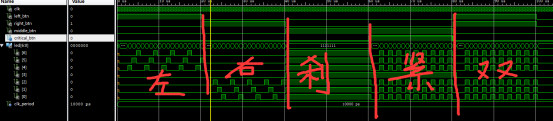

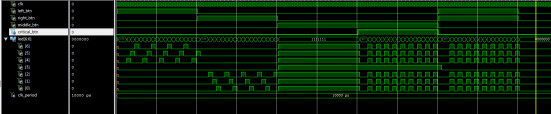

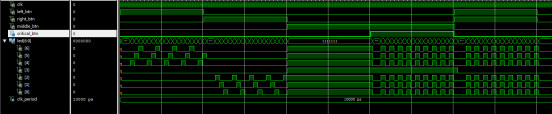

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--尾灯控制模块
ENTITY backlight IS
   PORT (
      clk           : IN STD_LOGIC;
      left_btn      : IN STD_LOGIC;--左转
      right_btn     : IN STD_LOGIC;--右转
      middle_btn    : IN STD_LOGIC;--刹车
      critical_btn  : IN STD_LOGIC;--紧急刹车
      led           : OUT STD_LOGIC_VECTOR(6 DOWNTO 0)
   );
END backlight;
ARCHITECTURE trans OF backlight IS

   SIGNAL left_cnt     : STD_LOGIC_VECTOR(1 DOWNTO 0) := "00";

   SIGNAL left_light   : STD_LOGIC_VECTOR(6 DOWNTO 0) := "0000000";

   SIGNAL right_cnt    : STD_LOGIC_VECTOR(1 DOWNTO 0) := "00";

   SIGNAL right_light  : STD_LOGIC_VECTOR(6 DOWNTO 0) := "0000000";
   SIGNAL stop_cnt     : STD_LOGIC_VECTOR(1 DOWNTO 0) := "00";

   SIGNAL stop_light   : STD_LOGIC_VECTOR(6 DOWNTO 0) := "0000000";

   SIGNAL double_cnt   : STD_LOGIC_VECTOR(1 DOWNTO 0) := "00";

   SIGNAL double_light : STD_LOGIC_VECTOR(6 DOWNTO 0) := "0000000";
BEGIN
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (left_btn = '1' AND right_btn = '0') THEN--左转时
            left_cnt <= left_cnt + "01";--计数器累加
         ELSE
            left_cnt <= "00";
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         CASE left_cnt IS
            WHEN "00" =>
               left_light <= "0000000";--左边尾灯向左流水
            WHEN "01" =>
               left_light <= "0010000";
            WHEN "10" =>
               left_light <= "0100000";
            WHEN "11" =>
               left_light <= "1000000";
WHEN OTHERS =>
NULL;
         END CASE;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (left_btn = '0' AND right_btn = '1') THEN--右转时
            right_cnt <= right_cnt + "01";--计数器累加
         ELSE
            right_cnt <= "00";
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         CASE right_cnt IS
            WHEN "00" =>
               right_light <= "0000000";--右边尾灯右流水
            WHEN "01" =>
               right_light <= "0000100";
            WHEN "10" =>
               right_light <= "0000010";
            WHEN "11" =>
               right_light <= "0000001";
WHEN OTHERS =>
NULL;
         END CASE;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (middle_btn = '1' AND critical_btn = '1') THEN--紧急刹车
            stop_cnt <= stop_cnt + "01";--计数器累加
         ELSE
            stop_cnt <= "00";
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         CASE stop_cnt IS
            WHEN "00" =>
               stop_light <= "0001000";--中间亮，两边闪烁
            WHEN "01" =>
               stop_light <= "1111111";
            WHEN "10" =>
               stop_light <= "0001000";
            WHEN "11" =>
               stop_light <= "1111111";
WHEN OTHERS =>
NULL;
         END CASE;
      END IF;
   END PROCESS;
