自动打铃控制系统设计VHDL代码Quartus实验箱

名称：自动打铃控制系统设计VHDL代码Quartus实验箱

软件：Quartus

语言：VHDL

代码功能：

自动打铃控制系统设计

要求:根据学校打铃系统设计,打第一个上课铃后,隔45分钟打一次下课休息铃,5分钟后再打一次上课铃,再隔45分钟后打下课铃。

包括总体电路、各模块设计和相应模块的VHDL程序,系统框图,仿真图,引脚锁定,最终需要上开发板调试。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

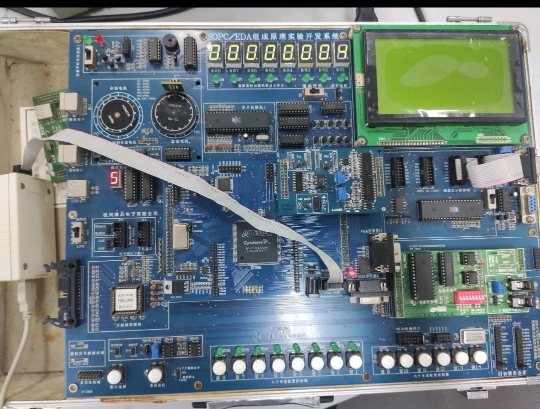

本代码已在实验箱验证，实验箱如下，其他实验箱可以修改管脚适配：

演示视频：

设计文档：

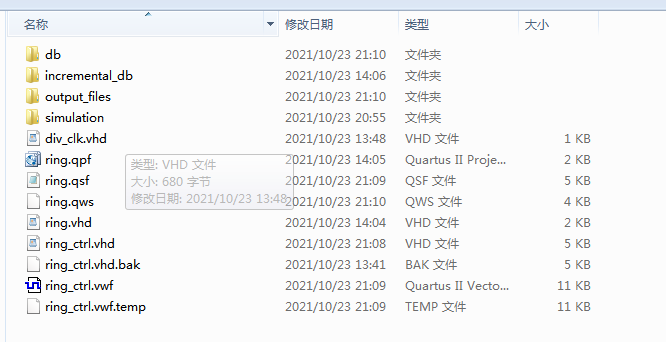

1. 工程文件

2. 程序文件

3. 程序编译

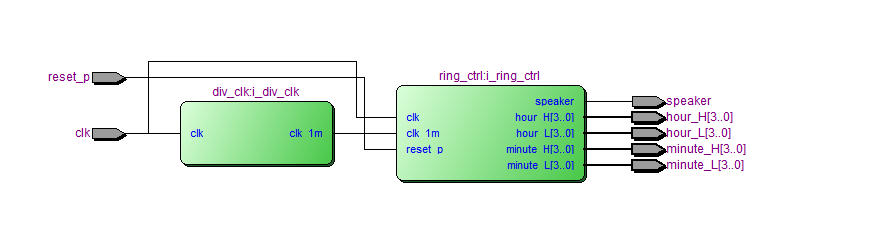

4. RTL图

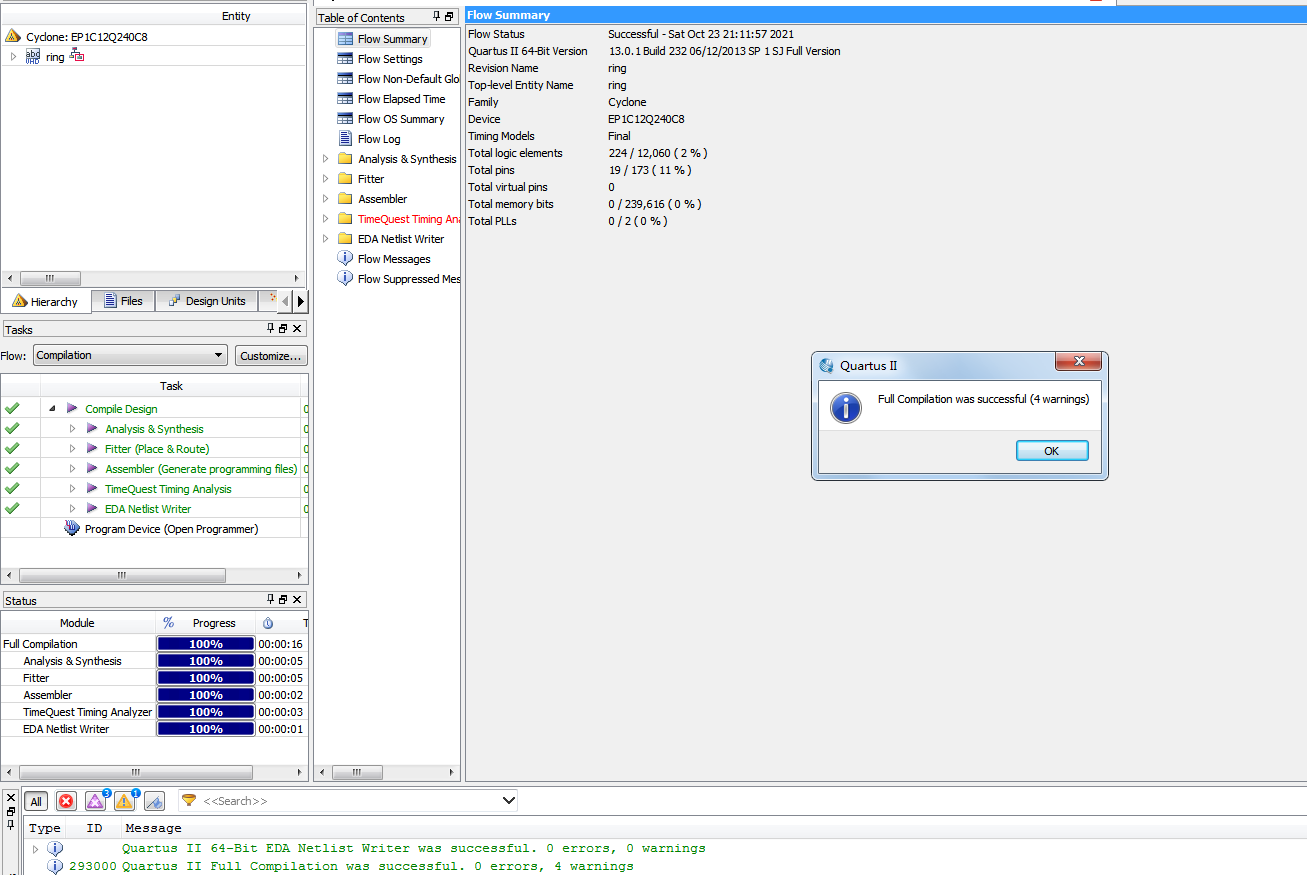

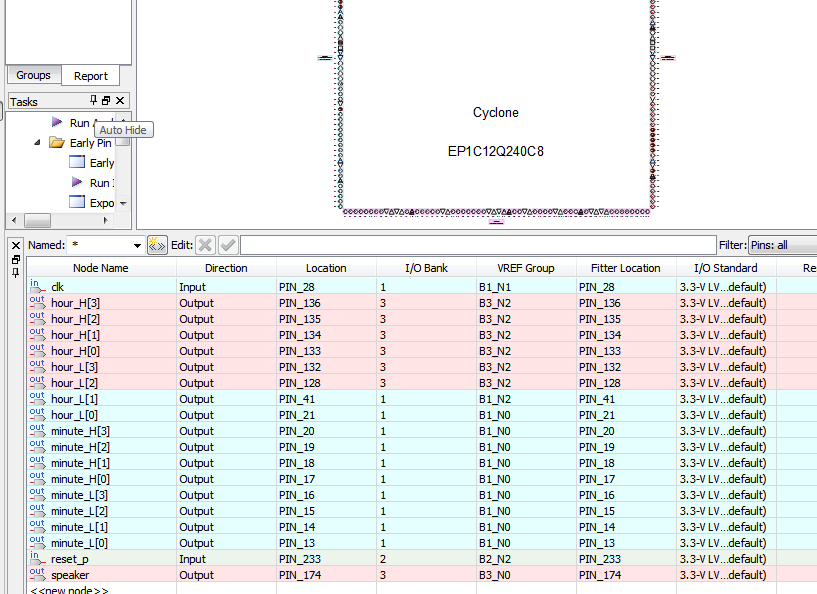

5. 管脚分配

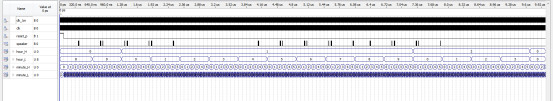

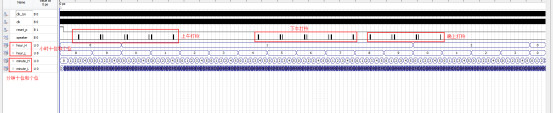

6. 仿真图

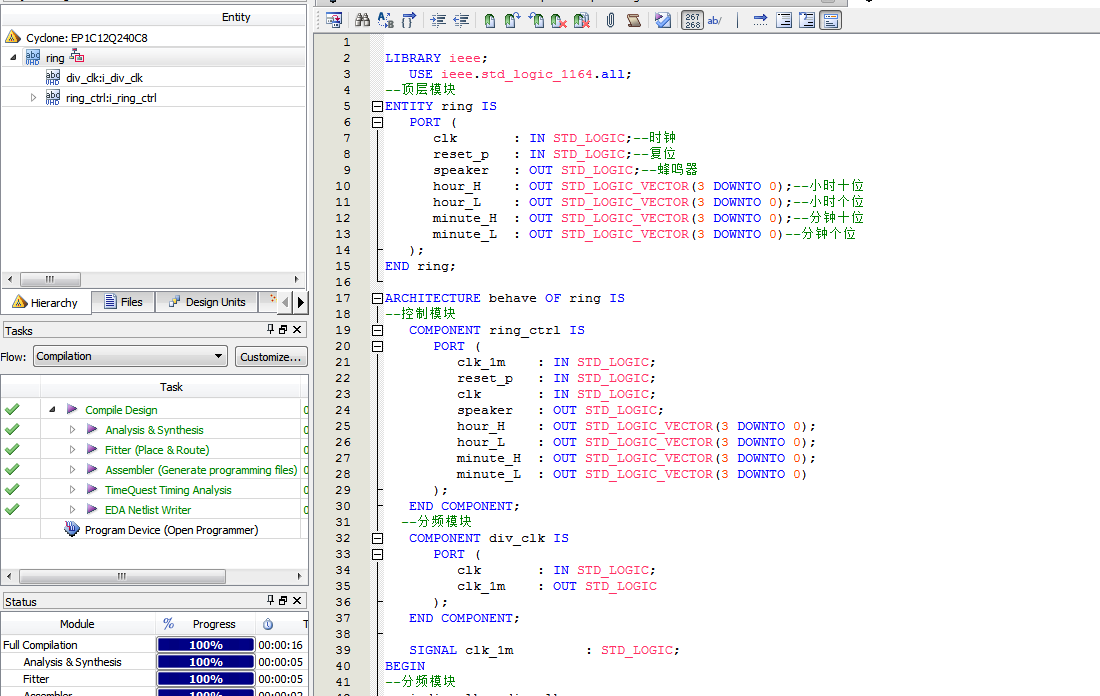

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--顶层模块
ENTITY ring IS
   PORT (
      clk       : IN STD_LOGIC;--时钟
      reset_p   : IN STD_LOGIC;--复位
      speaker   : OUT STD_LOGIC;--蜂鸣器
      hour_H    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--小时十位
      hour_L    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--小时个位
      minute_H  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--分钟十位
      minute_L  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)--分钟个位
   );
END ring;
ARCHITECTURE behave OF ring IS
--控制模块
   COMPONENT ring_ctrl IS
      PORT (
         clk_1m    : IN STD_LOGIC;
         reset_p   : IN STD_LOGIC;
         clk       : IN STD_LOGIC;
         speaker   : OUT STD_LOGIC;
         hour_H    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         hour_L    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         minute_H  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         minute_L  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
      );
   END COMPONENT;
  --分频模块
   COMPONENT div_clk IS
      PORT (
         clk       : IN STD_LOGIC;
         clk_1m    : OUT STD_LOGIC
      );
   END COMPONENT;

   SIGNAL clk_1m         : STD_LOGIC;
BEGIN
--分频模块
   i_div_clk : div_clk
      PORT MAP (
         clk     => clk,
         clk_1m  => clk_1m
      );
--控制模块
   i_ring_ctrl : ring_ctrl
      PORT MAP (
         clk_1m    => clk_1m,
         reset_p   => reset_p,
         clk       => clk,
         speaker   => speaker,
         hour_H    => hour_H,
         hour_L    => hour_L,
         minute_H  => minute_H,
         minute_L  => minute_L
      );

END behave;
