电子琴设计Verilog代码Quartus仿真

名称：电子琴设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：有8个琴键，按下输出对应音调

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

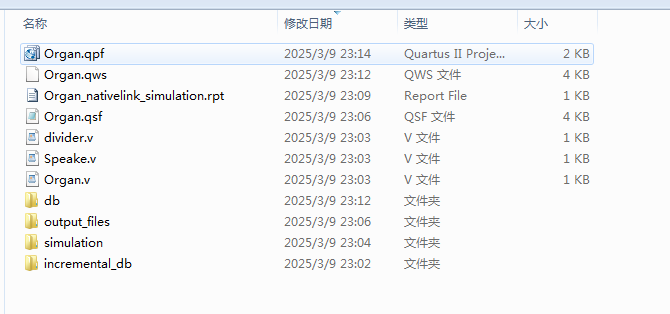

1、工程文件

原理说明:电子琴弹奏的原理为通过蜂鸣器发声，分频器的不同频率对应不同的音调。通过编写代码，实现按下不同的按键输出对应频率的信号至蜂鸣器，就能发出对应音调的声音。

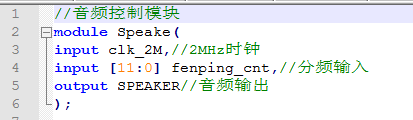

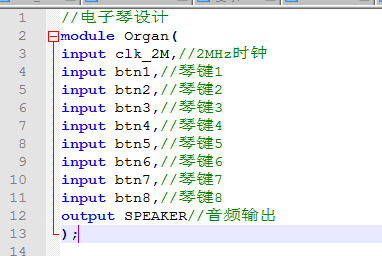

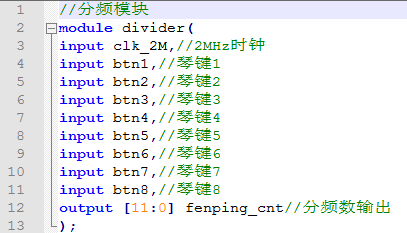

2、程序文件

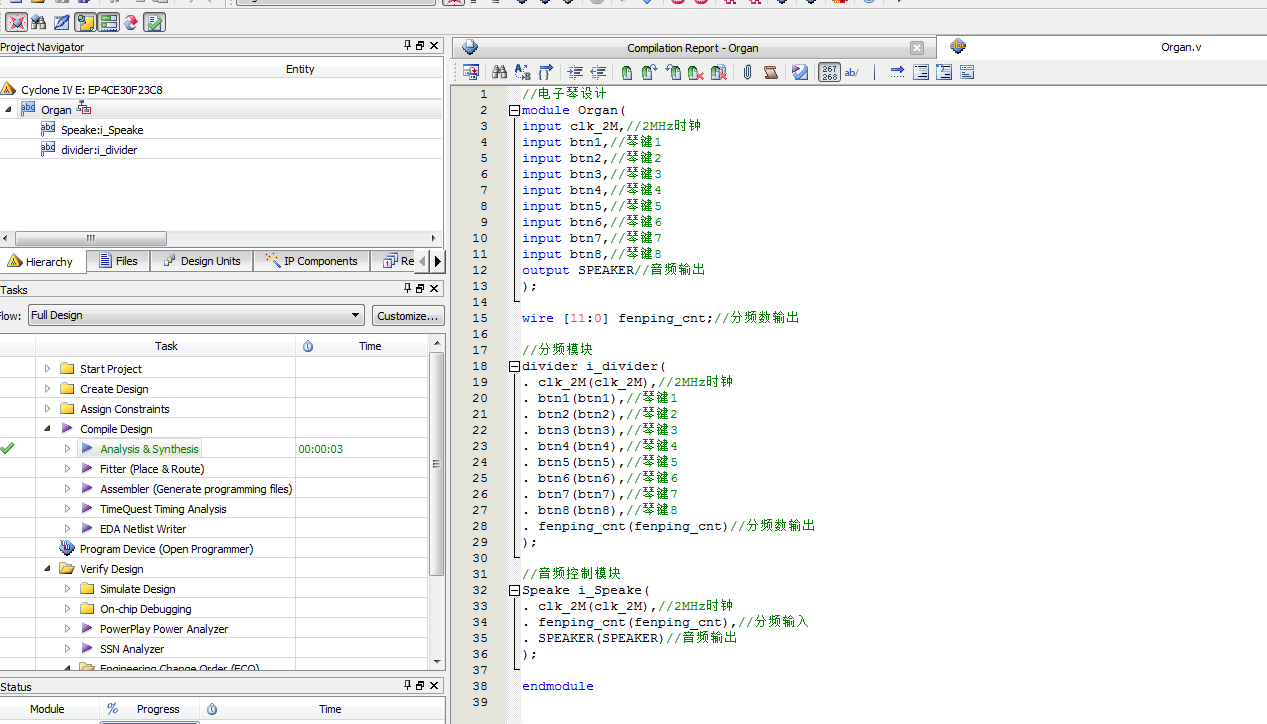

3、程序编译

4、RTL图

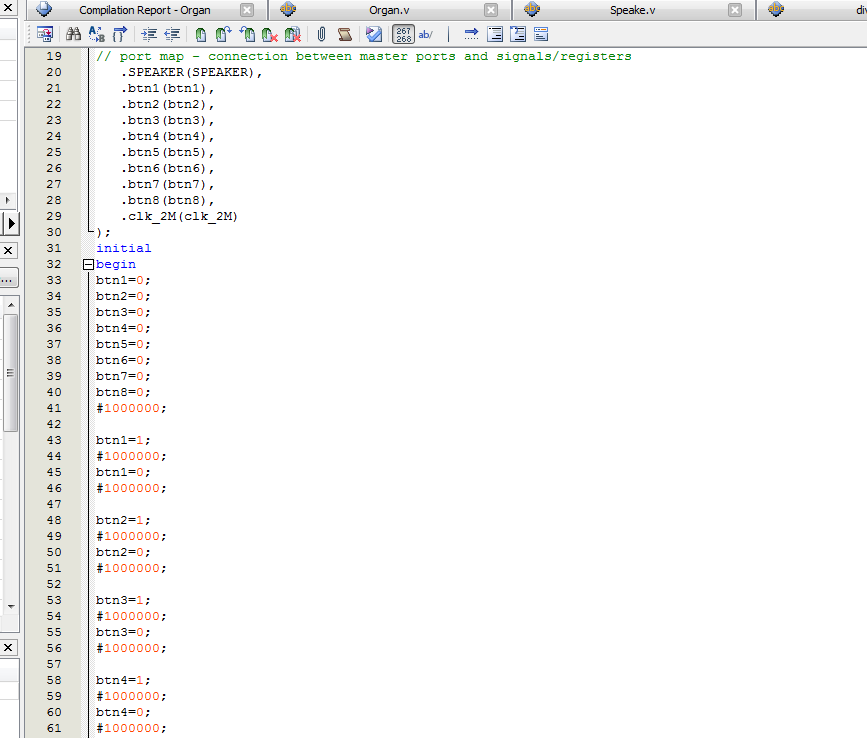

5、testbench

6、仿真图

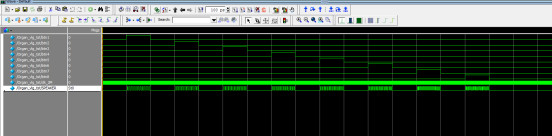

整体仿真图

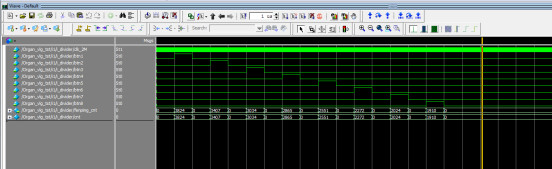

分频模块

音频控制模块

部分代码展示:

//分频模块
module divider(
input clk_2M,//2MHz时钟
input btn1,//琴键1
input btn2,//琴键2
input btn3,//琴键3
input btn4,//琴键4
input btn5,//琴键5
input btn6,//琴键6
input btn7,//琴键7
input btn8,//琴键8
output [11:0] fenping_cnt//分频数输出
);
//分频
reg [11:0] cnt=12'd0;
always@(posedge clk_2M)
if(btn1==1)//琴键1
cnt<=12'hEF0;//音阶1对应分频数
else if(btn2==1)//琴键2
cnt<=12'hD4F;//音阶2对应分频数
else if(btn3==1)//琴键3
cnt<=12'hBDA;//音阶3对应分频数
else if(btn4==1)//琴键4
cnt<=12'hB31;//音阶4对应分频数
else if(btn5==1)//琴键5
cnt<=12'h9F7;//音阶5对应分频数
else if(btn6==1)//琴键6
cnt<=12'h8E0;//音阶6对应分频数
else if(btn7==1)//琴键7
cnt<=12'h7E8;//音阶7对应分频数
else if(btn8==1)//琴键8
cnt<=12'h776;//音阶8对应分频数
else
