【代码库】使用 API 库的 Nafe 工业应用示例

使用 API 库的 Nafe 工业应用示例

这是 MCUXpresso 项目的集合，其中展示了通过 NXP 模拟前端的几个基本电压/电流/传感器读数应用。

该集合中包含的示例有 7 个，下面是简要说明：

• 电流感应：使用单通道单读数转换读取 AI4P-AI4N 之间 0.25ohm 分流器的电流。
• 电压感应：使用单通道单读数转换读取不同模拟输入上的多个电压（单端和差分） 。
• 电压感应（MCMR） * ：使用多通道多读数*转换读取不同模拟输入上的多个电压（单端和差分） 。
• ​RTD 2/3/4 线​：读取由内部 VIEX 激发的 RTD 热传感器两端的电压，转换采用单通道连续读数转换进行。
• ​重量秤（称重传感器）​：校准程序+称重传感器的读数程序，称重传感器激励由 NAFE 集成的 VIEX 产生，转换采用单通道连续读数转换进行。

开发板：LPCXpresso54628、LPCXpresso54S018

类别：传感器, 工业

外设：GPIO、SPI、TIMER、UART、SENSOR、DMA

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

此演示基于 NXP MCUXpresso SDK 构建。运行演示所需的所有源文件都包含在此存储库中。

所需的软件有：

• MCUXpresso IDE v11.7.0

2.硬件

所需的硬件是：

• 15V、-15V和3.3V或24V电源适配器供电。
• USB 电缆。

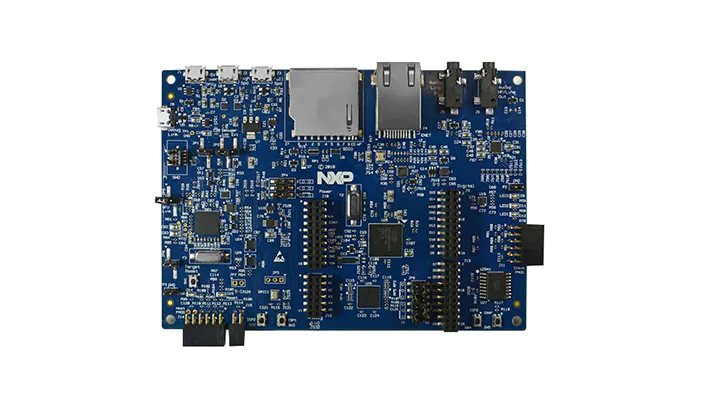

• LPCXpresso54628或LPCXpresso54s018开发板。

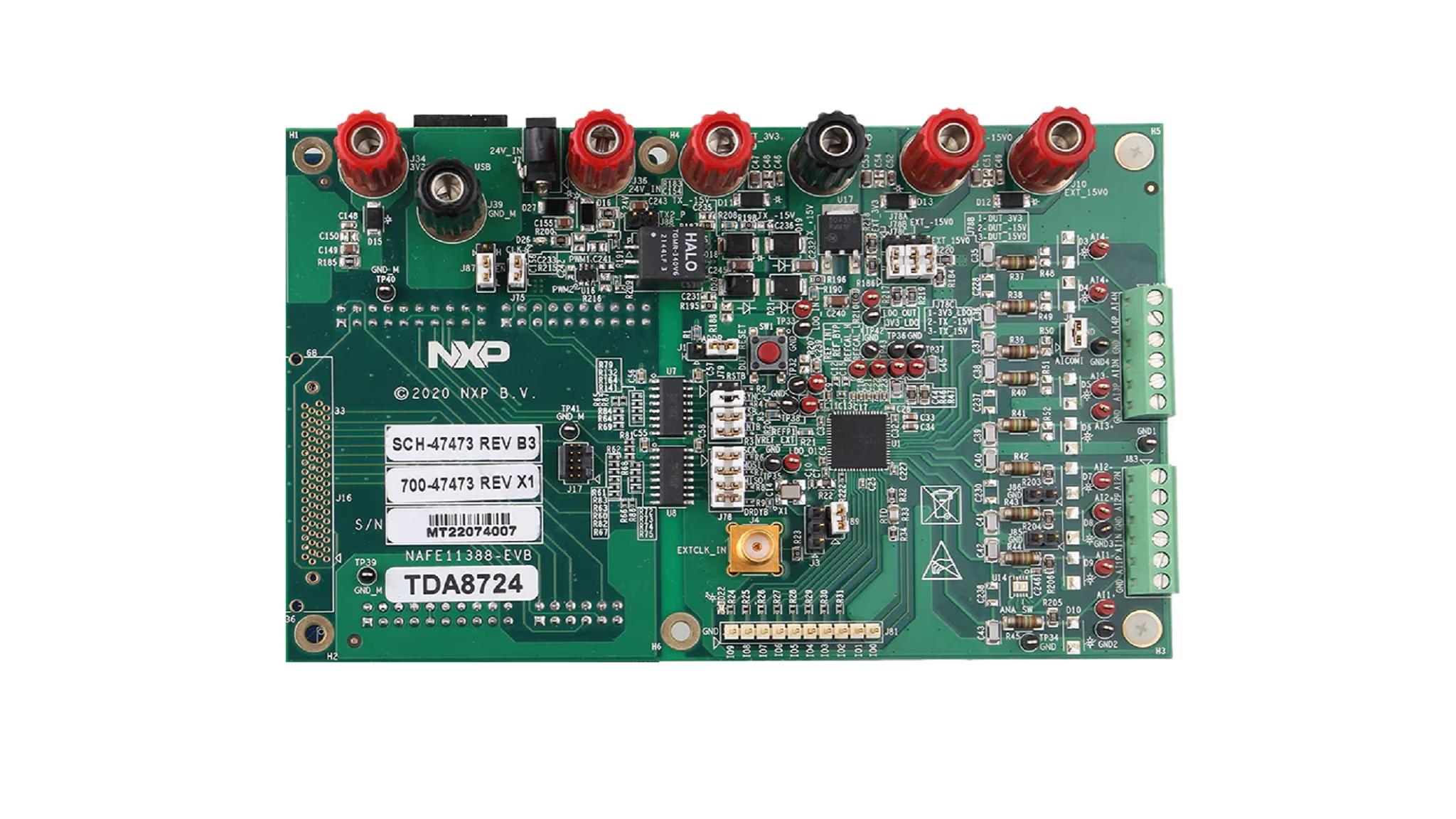

• NXPNAFExxx388EVB

• RTD 传感器（例如​RTD 2/3/4 线​）。
• 250 欧姆电阻（示例​电流感应​）。
• 称重传感器（例如​体重秤​）。
• 外部来源以尝试不同的电压读数（例如​电压感应​）。

3. 设置

为了全面了解项目代码和传感器读数，请参阅以下应用说明：

• AN14102使用 NXP AFE 进行工业应用测量。
• 采用 MCUXpresso 的AN14103 NAFE 应用程序。

所有示例需遵循的通用步骤如下所述。

3.1 步骤 1

硬件设置（NXPNAFExxx388EVB）根据所选的电源模式而变化：

• 电源适配器 -> J78A、J78B、J78C 跳线位置 2-3
• 外部电压源 -> J78A、J78B、J78C 跳线位置 1-2

相反，在所有配置中，跳线 J78 和 J79 必须关闭。

3.2 第 2 步

开始调试所选项目。

3.3 步骤 3

使用以下配置来配置集成终端控制台：

• 波特率 = 115200
• 数据大小 = 8
• 奇偶校验 = 无
• 停止位 = 1

4.结果

对于此存储库中每个示例的所有结果，请参阅AN14103。

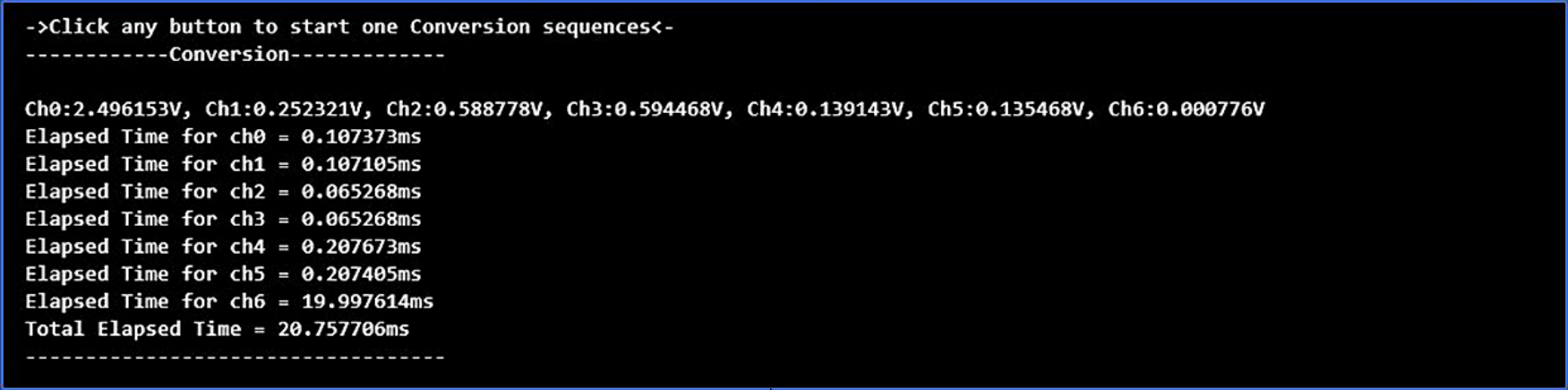

这是电压感应示例的控制台输出示例。

其中报告了每个渠道所经过的时间和结果，为了请求新的转换，需要单击任意按钮。

5. 常见问题解答

尚未发现针对该项目的常见问题解答。

6. 支持

• NAFEx3388 高度可配置的 8 通道 �25 V 通用输入模拟前端，带激励源
