【代码库】MCXN236 上的低功耗测量

MCXN236 上的低功耗测量

低功耗测量演示用于在 FRDM-MCXN236 板上重现数据表中的功耗和唤醒时间。

主板：FRDM-MCXN236

类别：低功耗

外设：时钟、UART

工具链：IAR

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

• IAR 9.50.1
• SDK2.14.0FRDM-MCXN236

2.硬件

• FRDM-MCXN236 Rev C 板。
• 一根 Type-C USB 线缆。

如果要测量唤醒时间，请准备示波器或逻辑分析仪。

如果要测量功耗，请准备MCU-Link Pro或万用表。

3. 设置

3.1 硬件设置和连接

• 移除 R71，焊接 JP2 处的接头并使用跳线连接。
• 使用 Type-C USB 线连接 FRDM-MCXN236 的 J10 和 PC 的 USB 端口。

3.2 配置并下载项目

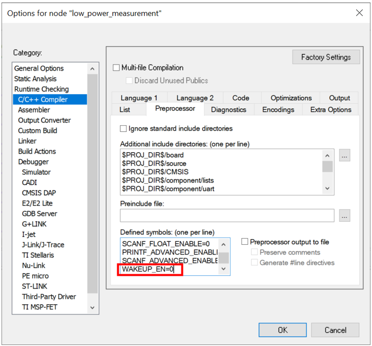

• 本项目默认配置为 WAKEUPEN=0，用于复现数据手册中的功耗数据。如需复现数据手册中的唤醒时间，需要将其更新为 WAKEUPEN=1。

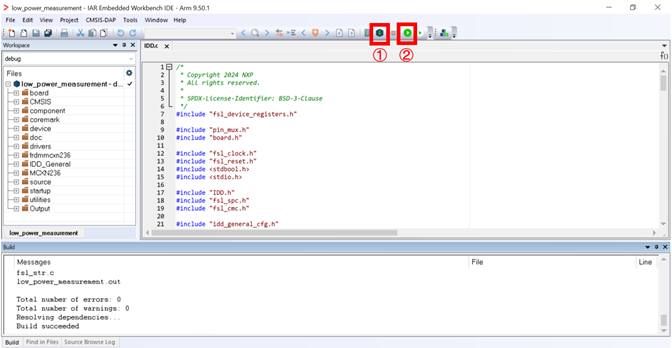

• 制作并下载项目到FRDM-MCXN236，然后重置MCU。

3.3 选择电源模式

• 打开一个波特率为 57600 的串行终端。

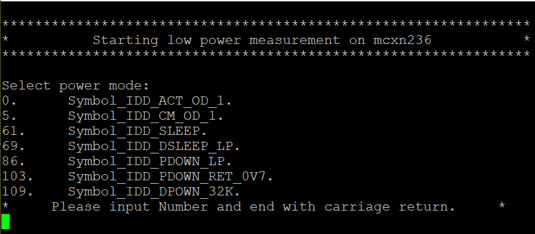

• 根据提示输入数字即可进入不同的电源模式。

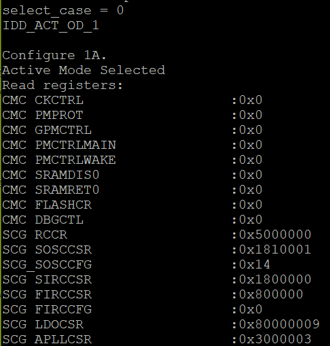

• 输入案例号后，将打印符号和寄存器值。

3.4 测量功耗

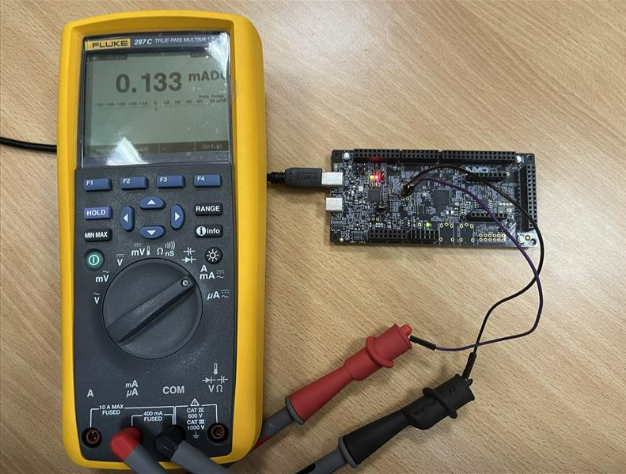

• 使用万用表测量 FRDM-MCXN236 板的 JP2 处的电流。

• 使用MCU-Link Pro和MCUXpresso IDE测量功耗：
  • 通过将 3 个跳线 J16/J17/J18 更改为短引脚 2-3，将 MCU-Link Pro 电流测量范围配置为从 350mA 至 50mA。
  • 将 MCU-Link Pro 板连接到 FRDM-MCXN236 板。

  | MCU-Link Pro | FRDM-MCXN236 |
  | -------------- | -------------- |
  | J9-1 | JP2-2 |
  | J9-3 | JP2-1 |
  | J9-2 | J3-14 |

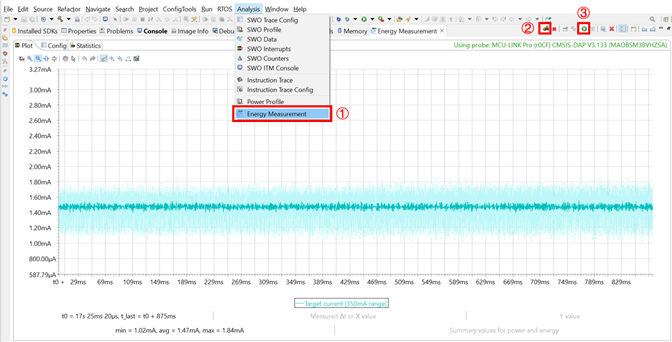

  • 按照以下步骤使用 MCUXpresso IDE 测量电流。

3.5 测量唤醒时间

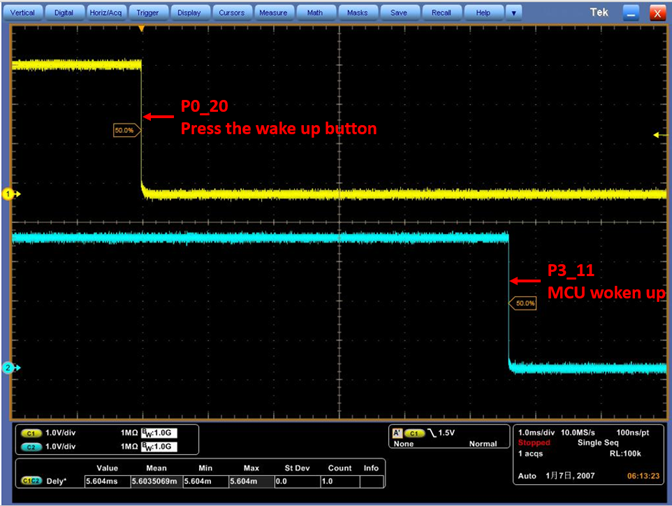

• 使用示波器测量 J8-13（P020）和 J8-28（P311）下降沿之间的延迟来获取唤醒时间。
  • 您需要按下 SW2（WAKEUP 按钮）来唤醒 MCU。

4.结果

以下功耗和唤醒时间仅供参考：

不同的样品、温度、测量仪器等都会影响测试结果。

在测量每个数据之前，都需要进行POR。

如果您想测量IDDCMOD_1的功耗，请将CoreMark移植到该项目。

Deep Power Down的唤醒时间需要配置为144MHz启动，其他测量数据均使用默认的48MHz启动。

如果要测量其他配置的唤醒时间，请参考参考手册中的表 228. LPWKUPDELAY 配置来配置LPWKUPDELAY。

数据表中的“表18.电源模式转换操作行为”列出了唤醒时间，数据表中的“3.2.6功耗操作行为”列出了不同的功耗数据。

| 象征 | 数据表中的功耗 | 测试功耗 | 数据表中的唤醒时间 | 测试唤醒时间 |
| ------------------- | ---------------- | ---------- | -------------------- | -------------- |
| IDDACTOD1 | 7.43毫安 | 7.68毫安 | 不适用 | 不适用 |
| IDDCMOD1 | 8.93毫安 | 8.76毫安 | 不适用 | 不适用 |
| IDDSLEEP | 1.48毫安 | 1.45毫安 | 0.22微秒 | 0.22微秒 |
| IDDDSLEEPLP | 0.12毫安 | 0.12毫安 | 8.7微秒 | 8.6微秒 |
| IDDPDOWNLP | 1.75微安 | 1.95微安 | 9.8微秒 | 9.7微秒 |
| IDDPDOWNRET0V7 | 2.52微安 | 2.89微安 | 不适用 | 不适用 |
| IDDDPOWN32K | 1.28微安 | 1.55微安 | 5.6毫秒 | 5.6毫秒 |
