LG电子推出的搭载生成式人工智能（AI）的智能音箱 “LG ThinQ ON”，是其整合收购AtHome业务后的首款产品。
作为带有AI功能的智能家居平台音箱， LG ThinQ ON核心优势在于能轻松实现对 LG家电的控制与管理，具体支持语音控制、自动化操作及远程操控等功能。同时，其AI功能可助力节能，还能持续优化使用体验。此外，该系列产品操作简便，且兼容其他智能家居系统，为用户打造便捷的智能生活生态。

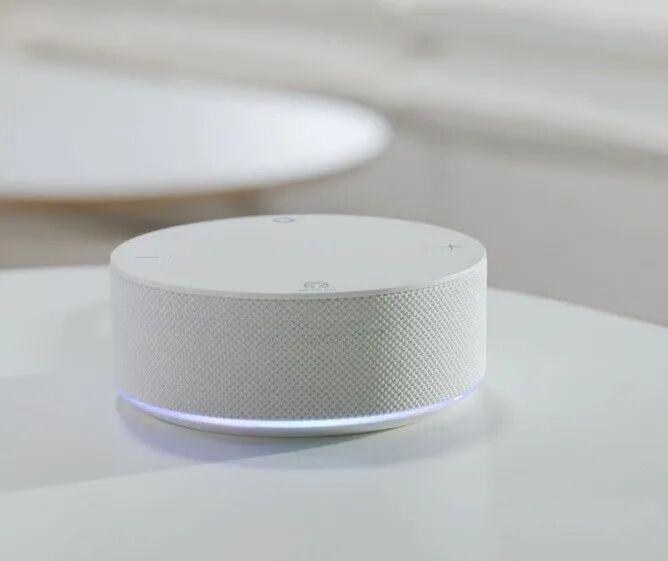

图1 AI智能音箱LG ThinQ ON
LG ThinQ ON在芯片配置上强劲的技术实力
搭载LG电子自主研发的 “DQ-X” 高性能AI芯片，该芯片不仅支持高性能计算，还能实现持续的升级迭代，为设备的智能功能提供核心驱动力。
在硬件驱动层面，集成了艾为的多款芯片，具体包括36路呼吸灯驱动芯片、Smart K 数字音频功放芯片、单通道触控按键芯片以及5.95V过压保护芯片，从灯光控制、音频输出到电路防护，形成了一套完整的硬件解决方案。
36路呼吸灯驱动

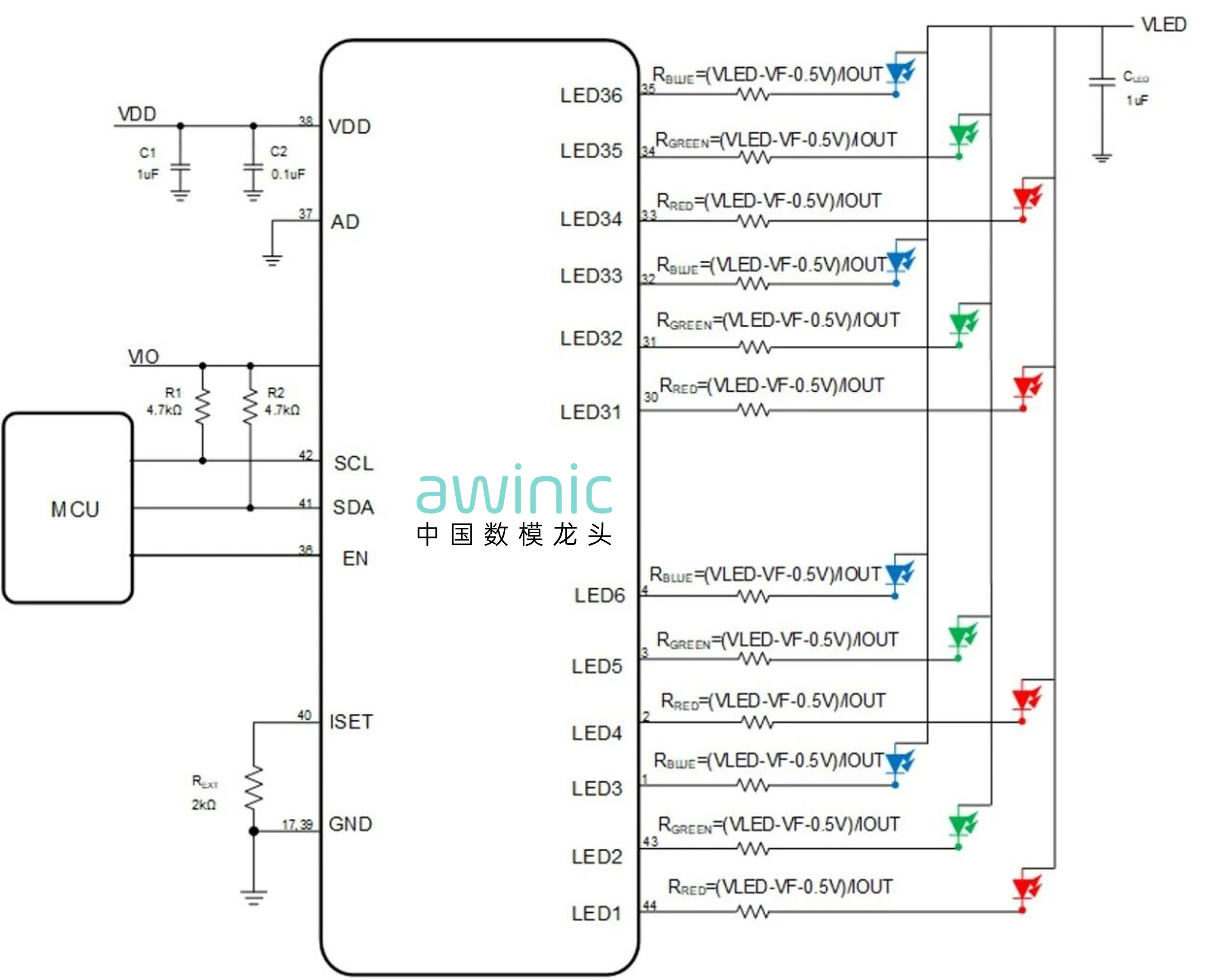

图2 36路呼吸灯驱动典型应用图
36路的直驱型LED驱动芯片，可做单色点阵显示、RGB炫彩呼吸等效果。
其主要特性如下：
- 可驱动36颗LED/12颗RGB，单路1680万级电流
- ±5%高精度电流
- EMI和音频噪声抑制
- 开路/短路检测
- 自主呼吸模式，节省主控功耗
- 通信接口：400kHz I²C
- 电源范围: 2.7V~5.5V，地址可扩展
- 封装：QFN-44L 5mm×5mm×0.75mm
Smart K数字音频放大器
10.25V Smart Boost 升压，8Ω 负载下输出功率 5.3W，支持最高 12.6V 外部供电，4Ω 负载时最大输出功率 8.5W，有效提升功率与动态范围。
其主要特性如下：
- 10.25V Smart Boost 升压，整体效率高达 81.6%
- 输出功率 5.3W（THD+N=1%@8Ω 负载）
- 低噪声：8.6uV
- THD+N：0.01%
- 支持超声应用
- 支持外供电模式
- 内置IV sense功能，实时监测扬声器温度 & 阻抗
- Noise Gate 功能有效降低噪声与功耗
噪声：1uV 静态功耗：4.14mA

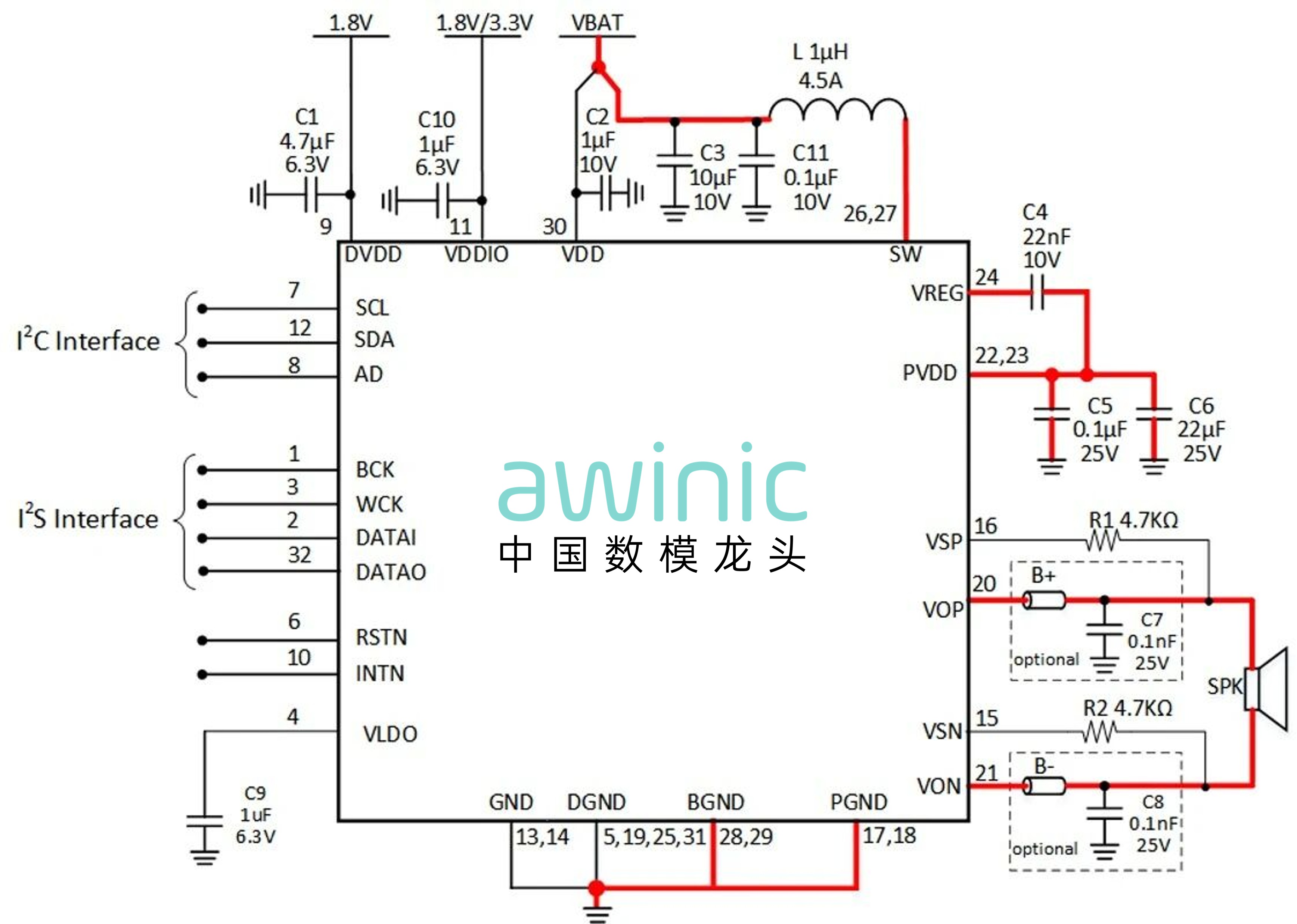

图3 Smart K数字音频放大器典型应用图
容式触控按键
具有低功耗、宽工作电压范围的特点。通过信号处理算法能够追踪到环境缓慢的变化，并保持高性能运行，可替代传统机械按键。其适用于消费电子、白色家电和家用电器等领域。
其主要特性如下：
- 灵敏度由外部电容 (0~50pF) 调节
- 最大响应时间：
- 慢扫描模式：160ms/64ms
- 快扫描模式：48ms
- 推挽输出
- 触发输出由引脚 TOG 选择
- 低功耗
- 慢扫描模式 (128ms)：1.3μA
- 慢扫描模式 (32ms)：3.3μA
- 快扫描模式 (16ms)：5.4μA
- 2.4V~5.5V 电源供应
- 工作温度范围：-40°C~85°C
- 封装：SOT23-6L

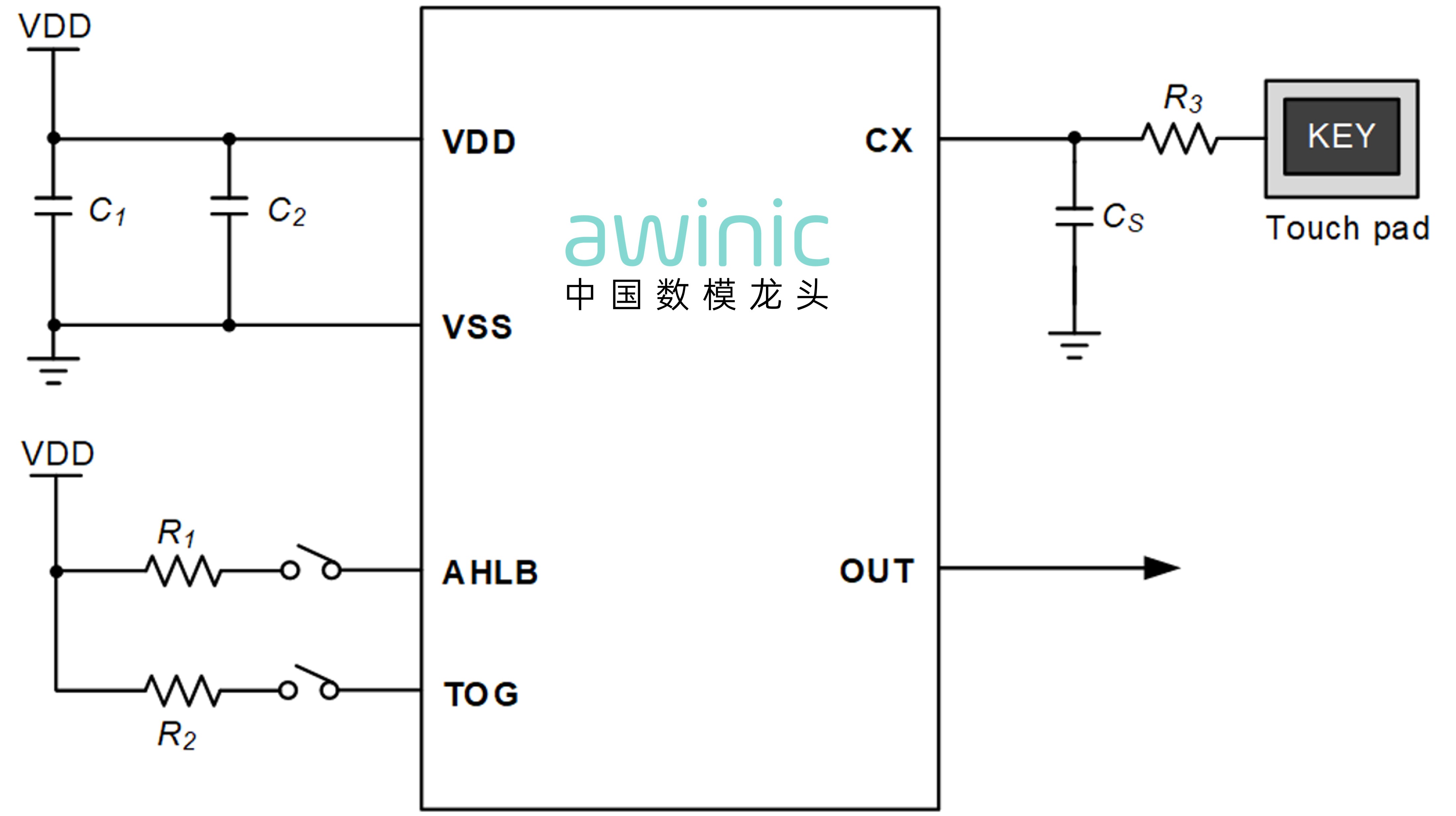

图4 容式触控按键典型应用图
过压保护芯片
5.95V OVP负载开关，内置120V浪涌保护钳位电路，采用27mΩ（典型值）Rdson nFET。输入超压时快速关断保护下游器件，IN 引脚支持 29V DC 电压。艾为过压保护系列产品提供多阈值型号，支持场景化选型。
其主要特性如下：
- 默认OVP阈值： 5.95V
- 浪涌保护：120V
- 开 IN-OUT 持续电流（最大）:5A
- Rdson : 27 mΩ
- 输入直流耐压: 29V
- OVP 响应时间: 50ns
- 工作温度: -40℃~85℃
- IO 电平: 1.8V
- 封装 :FCQFN 1.3mmX1.8mm-12L

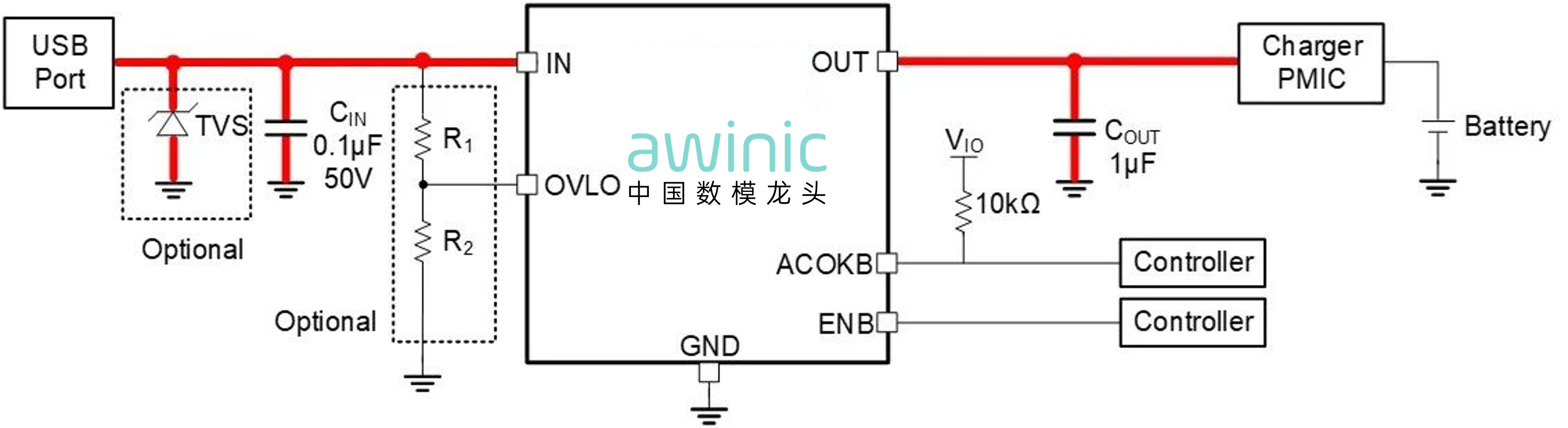

图5 过压保护芯片典型应用图
Awinic AI智能家具HUB应用
艾为在AI智能家具HUB产品上，除了上述4类产品外，还有如下框图中的产品应用：
图6 AI智能家具HUB应用框图
随着家电升级，Type-C 接口因高带宽、多协议支持被广泛应用。但在高温高湿环境下，水汽易侵入接口导致金属触点短路，引发设备损坏。为有效解决这一问题，艾为在PD PHY芯片中集成LPD (Liquid Presence Detection) 水汽检测功能，可实时监测Type-C接口内是否存在液体，降低设备故障率，提升产品可靠性。
图7 USB Type-C 协议芯片典型应用图
其主要特性如下：
- 支持 USB PD 3.1 28V EPR
- 更优秀的眼图
- CC 引脚最高耐压值：32V
- 自家通过CTS 认证的完整 PD 协议栈实现
- 取消VCONN 引脚，layout 更方便
- 支持1.2V、1.8V I²C通信
- 支持死电池模式，未通电时作为SNK
- 内置专利保护的LPD 硬件算法
- 支持 VBUS 检测与放电控制功能，可以避免VBUS 电腐蚀老化损耗
- 支持 Wake 低功耗检测模式
针对智能音响对音频和外观的更高要求，中国数模龙头艾为电子推出高音质音频驱动芯片及律动呼吸灯方案，持续以多元化IC解决方案助力客户产品升级，实现互利共赢。
