H6266A宽电压降压芯片应用解析：从120V/150V/48V降至5V的简易方案
产品描述
H6266A是一种内置150V耐压MOS，支持输入高达130V的高压降压开关控制器，可以向负载提供0.9A的连续电流。H6266A支持输出恒定电压，可以通过调节VFe采样电阻来设置输 输出动态响应。在轻型负载下，H6266A将进入PWM+PFM模式，以获得较高的转换效率。H6266A采用峰值电流模式控制方式，动态响应快，环路稳定，内部还集成软启动，可以大幅度减弱热拔插产生浪涌对芯片的损坏及输出电压过冲:H6266A内部同时集成热保护、输出短路保护、输出电流限制，提供可靠的容错操作。H6266A集成了输入线路电压补偿和高带宽环路，以满足士3.5%的输出电压精度。H6266A支持低输出电压应用，最低可带到3.3VH6266A采用ESOP-8封装，芯片底部设计有功率散热焊盘，连接芯片的VIN输入端及内置MOS漏极，可以有效的帮助芯片加大散热。
产品特征
内置150V高压MOS
宽压12V-130V输入范国
支持输出电压最低可调至3.3V
典型的0.9A持续电流
转换效率最高可达95%
低的待机功耗
输出线损电压补偿
输出电压精度+3.5%
带软启动功能(SS)
带过流保护功能(OCP)
带过热保护功能(OTP)
带输出短路保护功能(SCP)

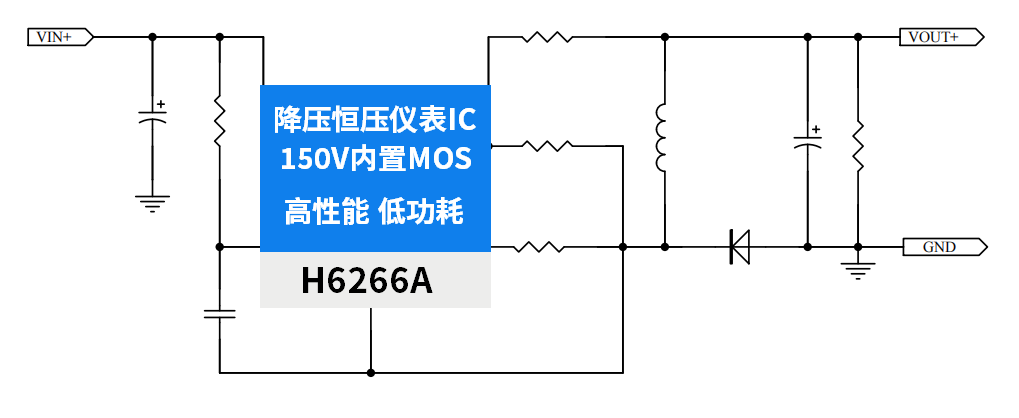

典型应用
电动车仪表
