惠海150V降压芯片-H6266A 支持120V100V80V60V48V36V30V转12V5V3

在各类需要宽压输入的车载或工业电源方案中，一款可靠的降压芯片往往决定着系统的稳定与寿命。今天我们来聊一聊支持高压输入的 DC-DC 降压控制方案——H6266A。

这是一款内置 150V 耐压 MOS 的高压降压开关控制器，输入电压范围覆盖 12V 至 130V，可适应多种非稳定电源环境，例如从汽车电瓶、电动车电池组或工业电源中取电。其连续输出电流能力为 0.9A，能够为后级电路提供持续的电力支持。

在输出电压方面，H6266A 支持通过外部分压电阻灵活设定，最低可调至 3.3V，覆盖常见 MCU、传感器、仪表盘等设备的供电需求。芯片采用固定频率的峰值电流模式控制，典型开关频率 130kHz，同时具备轻载自动切换至 PWM+PFM 混合模式的功能，在宽负载范围内保持较好的转换效率。

为保证系统可靠性，该芯片内部集成多重保护机制：包括软启动、输入电压补偿、过流保护、过热保护及输出短路保护等，这些功能共同提升了在电压突变、热插拔或短路等异常情况下的容错能力。其输出电压精度在±3.5%以内，有助于提高负载供电的稳定性。

从结构上看，H6266A 采用 ESOP-8 封装，底部带有散热焊盘，连接芯片的 VIN 及 MOS 漏极，有利于功耗散热，提升高温环境下的工作可靠性。

产品特征

内置150V高压MOS

宽压12V-130V输入范围

支持输出电压低可调至3.3V

典型的0.9A持续电流

转换效率高可达95%

低的待机功耗

输出线损电压补偿

输出电压精度+3.5%

带软启动功能(SS)

带过流保护功能(OCP)

带过热保护功能(OTP)

带输出短路保护功能(SCP)

典型应用

汽车充电器、电池充电器

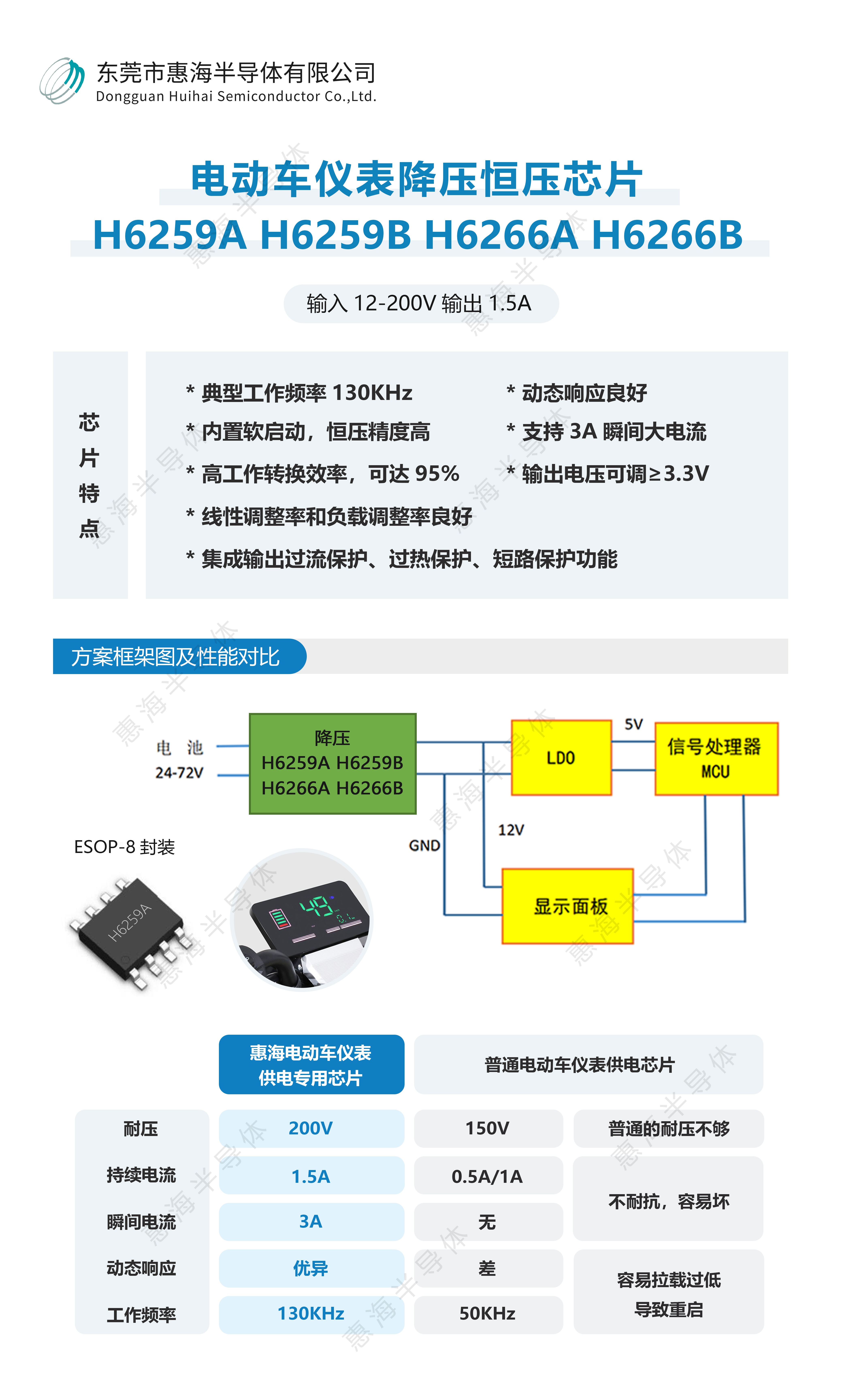

电动车仪表
