惠海半导体H6255L POE供电方案

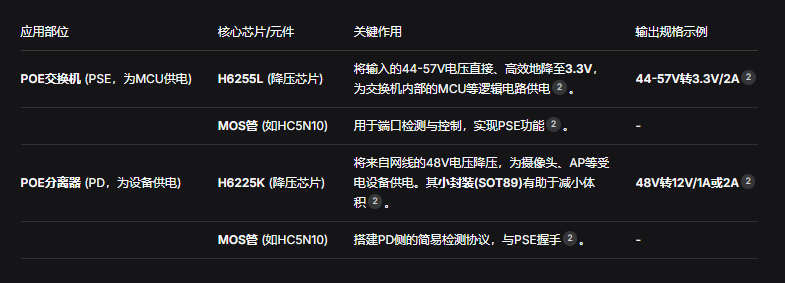

POE系统通常由供电设备（PSE，如交换机）和受电设备（PD，如摄像头）组成。一个方案需要两者配合，核心构成如下表所示：
⚙️ 芯片关键性能：动态响应与低纹波
你特别关注的动态响应和低纹波，正是H6255L的设计优势：

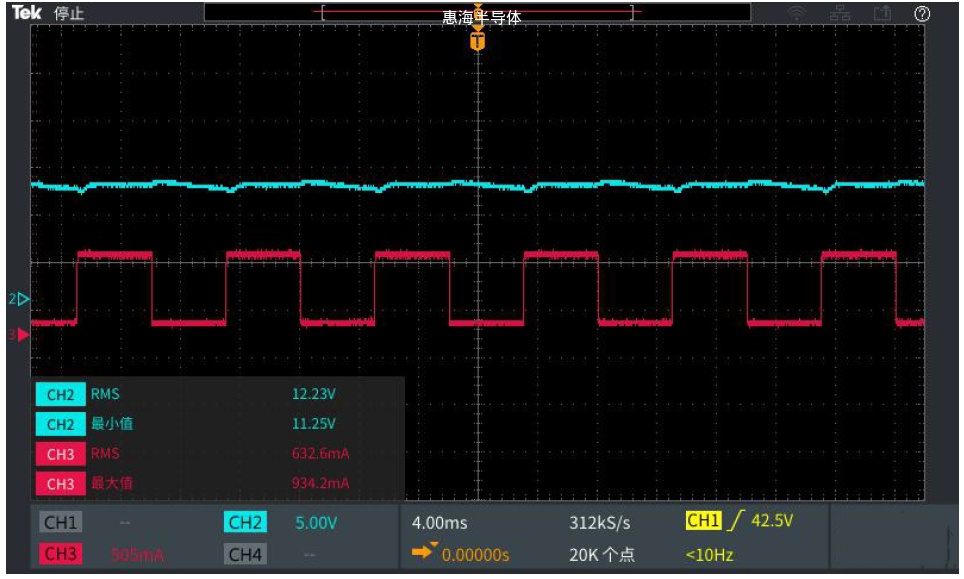

优异的动态响应：H6255L采用峰值电流模式控制，环路稳定，开关频率典型值为130KHz。在负载电流发生阶跃变化时（例如从10%跃升至90%），其输出电压能迅速恢复稳定，波动很小。

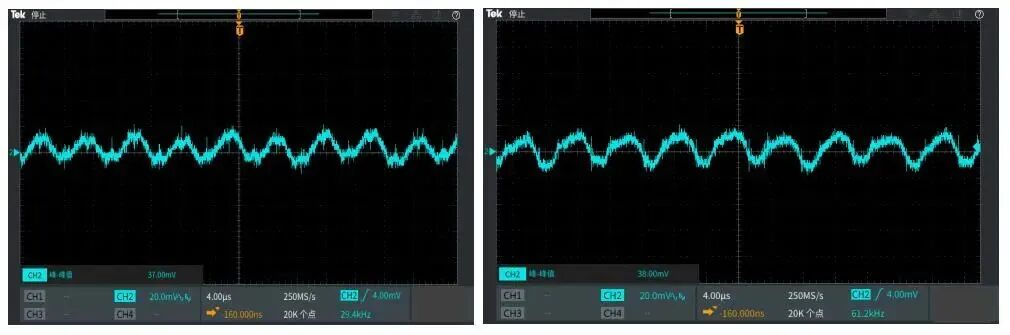

出色的低纹波表现：在典型工作条件下（输入12-80V，输出5V/2A），H6255L的输出电压纹波可低至60mV以下。这对于MCU、传感器等对电源噪声敏感的电路至关重要。
💰 方案的高性价比优势
这套方案的核心优势在于用高集成度的芯片，替代了传统方案中的多级电路：

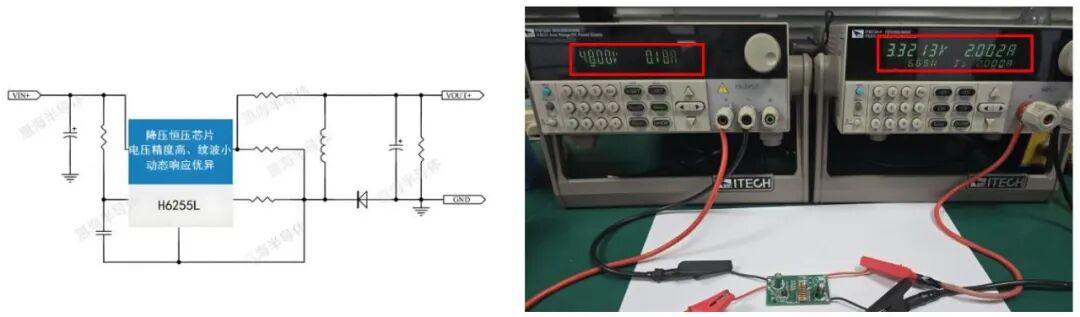

直接降压，简化设计：传统方案需先将48V先降至5V或12V，再用LDO（低压差线性稳压器）降至3.3V，成本高且无法满足大电流需求。H6255L得益于其内置100V耐压MOS管和低可调至3.3V的输出，可以一步到位完成44-57V到3.3V的转换，省去了LDO，降低了整体物料成本和PCB面积。
高可靠性保障：芯片内部集成了软启动、过温、过流、短路保护等多种功能。经过1000次的80V输入热插拔打火测试验证，表现稳定可靠。
