随着人工智能、云计算、大数据以及端侧 AI技术的高速迭代,全球服务器行业迈入高速增长的全新周期。2026年全球整体服务器出货量同比增幅预计达12.8%,其中AI服务器受益于AI训练与推理场景的需求爆发,出货量同比增速将突破28%。需求的增长带动行业对方案的稳定性、功耗控制要求持续升级,艾为电子顺应行业趋势,推出服务器整体解决方案,涵盖I²C接口、电源管理、信号链三大系列产品,为服务器提供高性能、高可靠的国产化芯片选择。

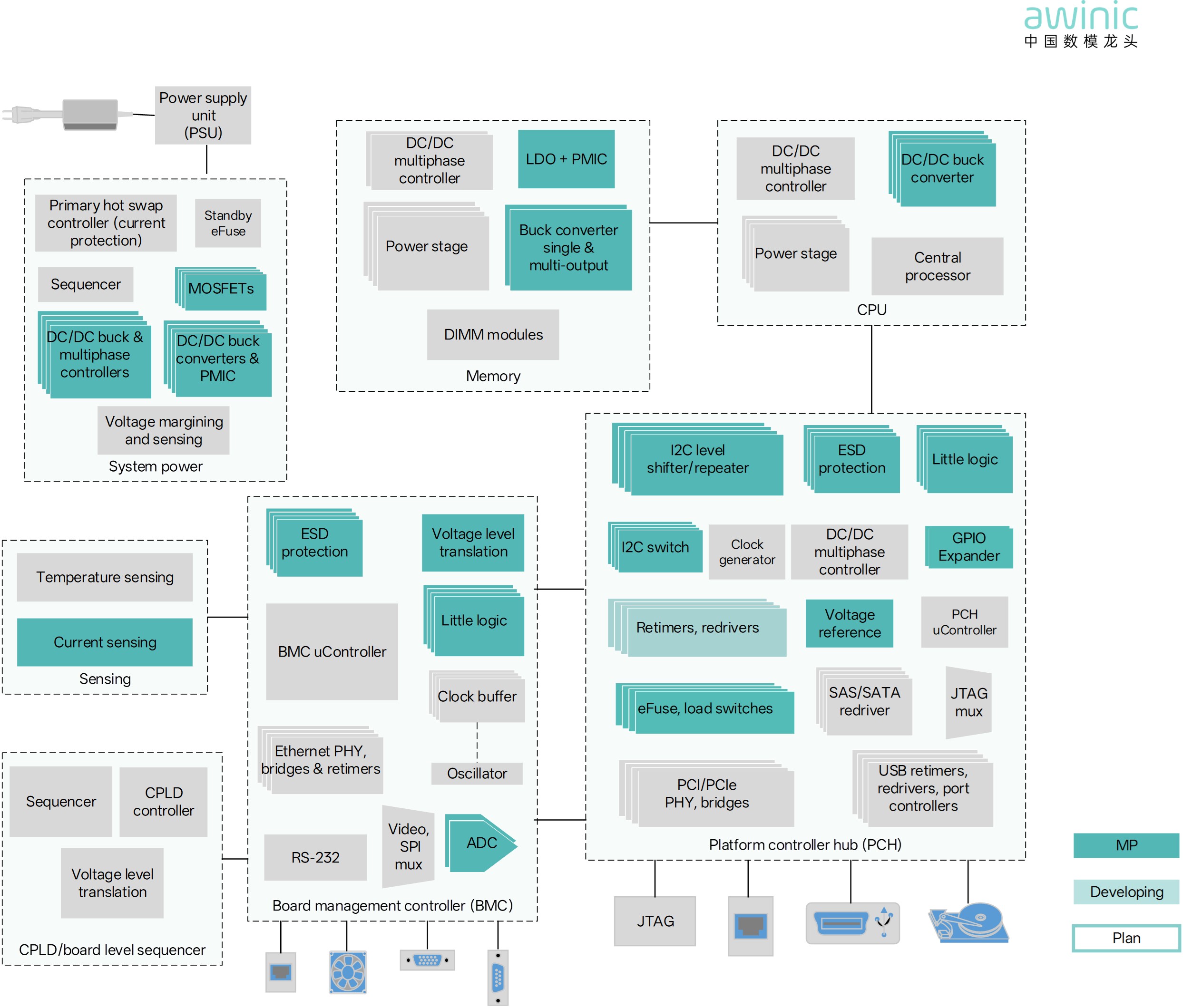

图 1 服务器应用框图
1. 三大产品系列
01 I²C接口系列

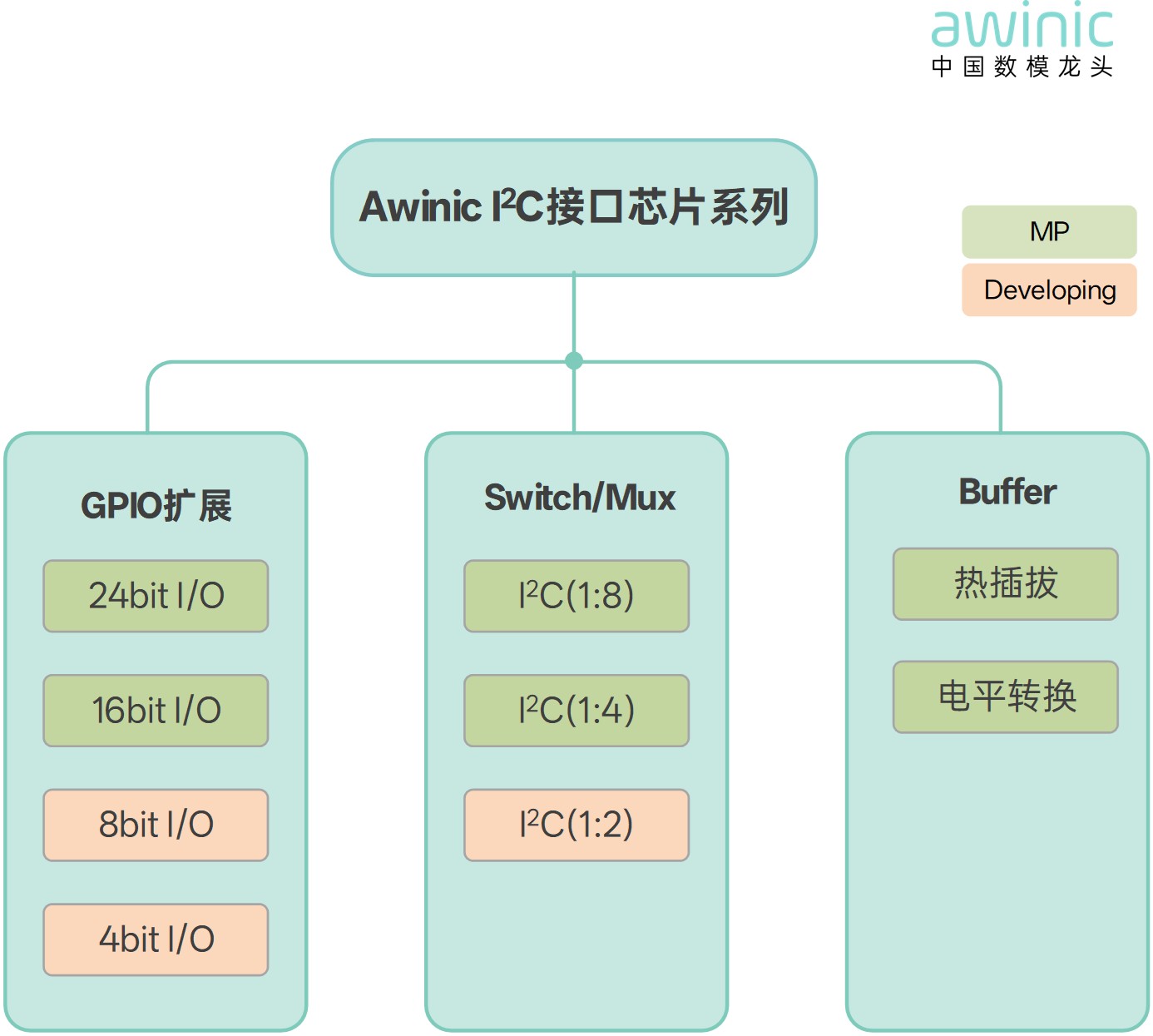

图2 艾为电子 I²C接口芯片系列
艾为电子的I²C接口系列包括3个产品子类:
- I²C GPIO 扩展:节省主控I/O口,简化布局布线,降低系统成本
- I²C Switch:I²C总线扩展,解决I²C地址冲突
- I²C Buffer:I²C总线扩展,分段总线隔离,热插拔总线缓冲,双向电平转换
1. AW95124:24bit GPIO扩展

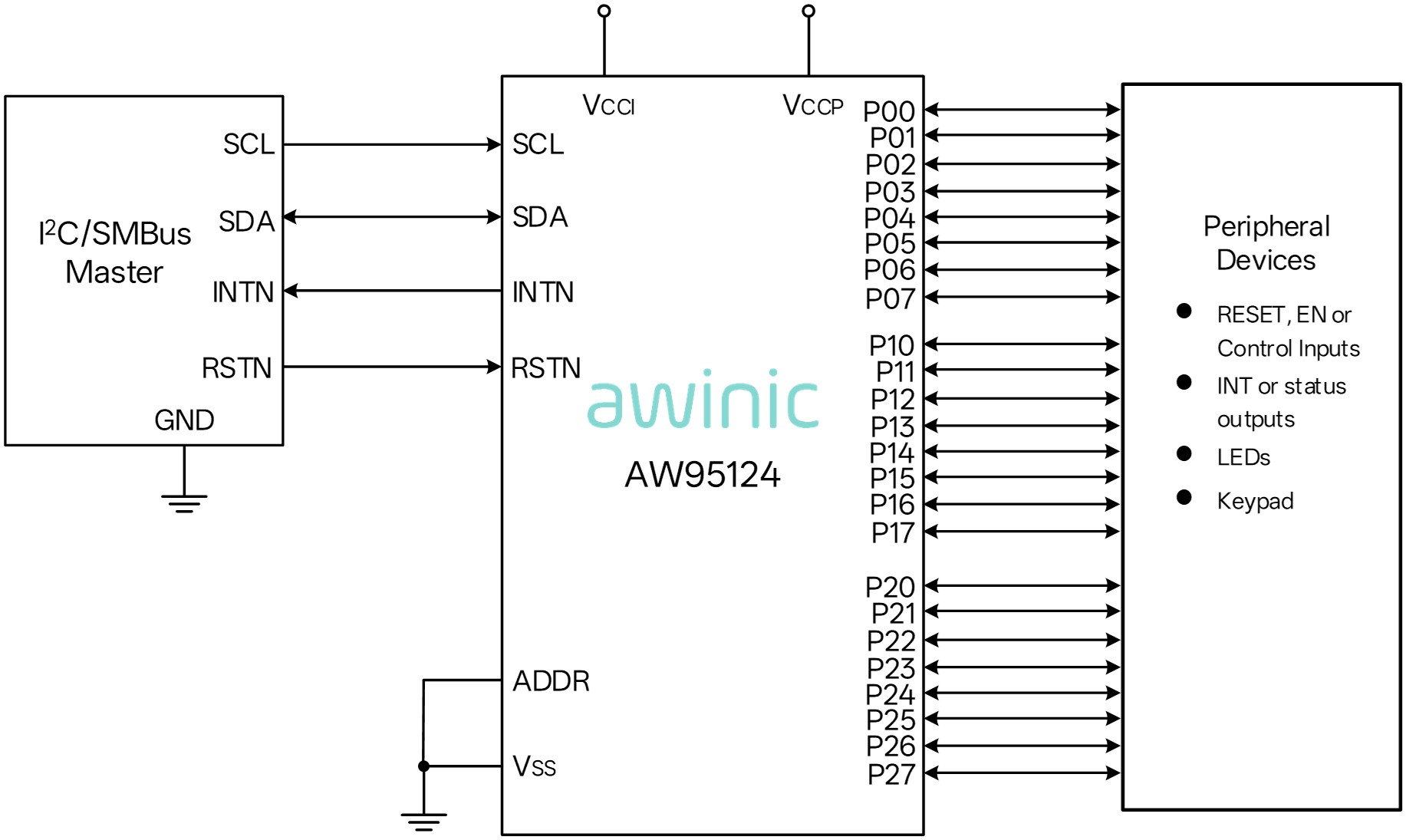

图3 AW95124应用图
- 24路GPIO 并行端口扩展器
- 1MHz I²C,兼容SMBus
- 电平转换功能,VCCI/P输入范围:1.08V~3.6V
- 中断输出 (低电平有效)
- I²C地址可拓展,支持挂载4个器件
- 封装:QFN 5mm × 5mm -32L
2. AW9548:I²C总线扩展开关

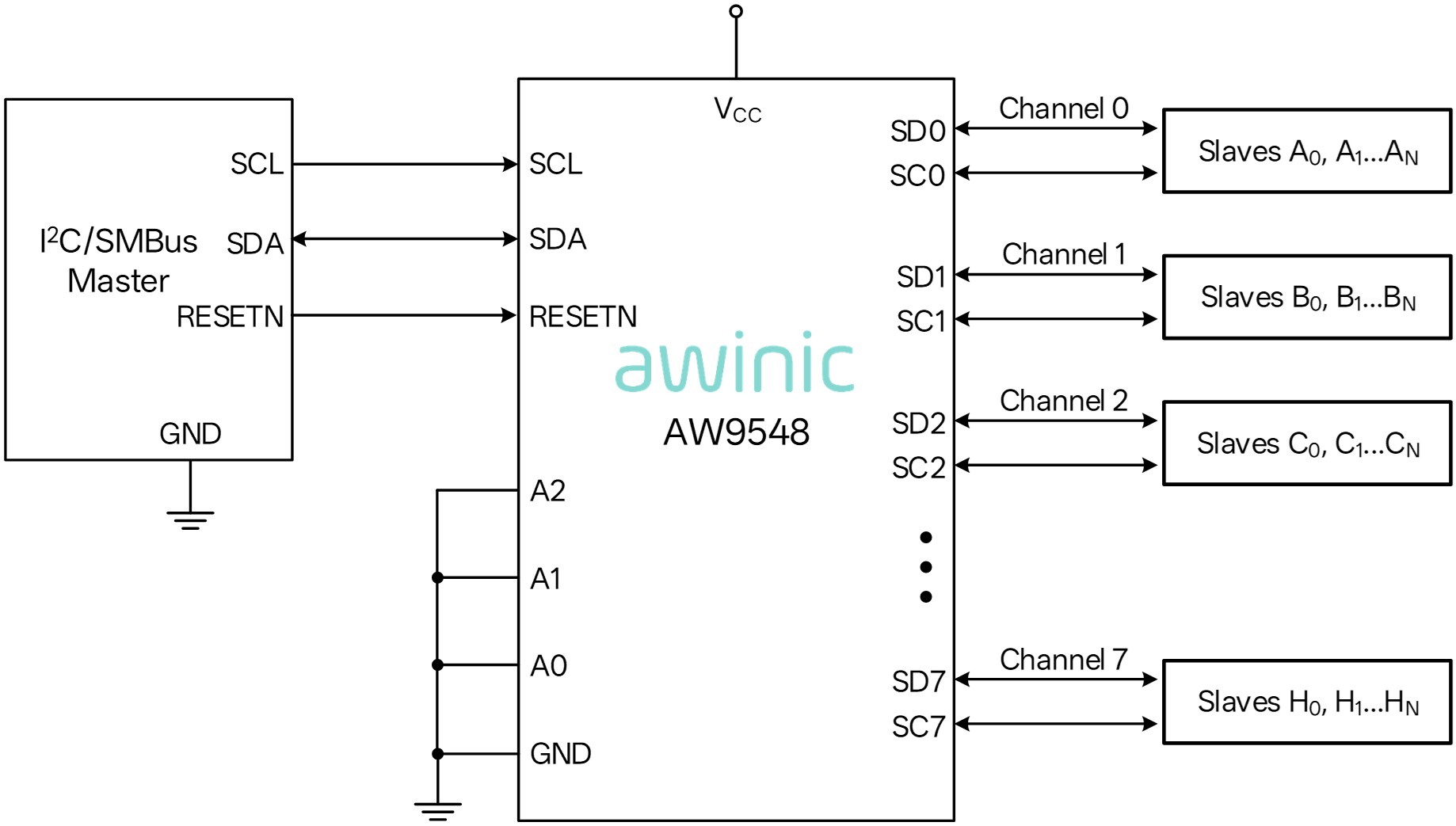

图4 AW9548应用图
- 1:8 通道双向转换开关
- 400kHz I²C,兼容SMBus
- VCC输入范围:1.65V~5.5V
- 3个I²C地址拓展引脚,支持挂载8个器件
- 支持热插拔,加电时无干扰
- 1μA低待机电流
- 封装:
AW9548:TSSOP 7.80mm × 4.40mm -24L、QFN 4mm×4mm-24L
AW9546:TSSOP 5mm × 4.4mm -16L
3. AW9617:I²C总线Buffer

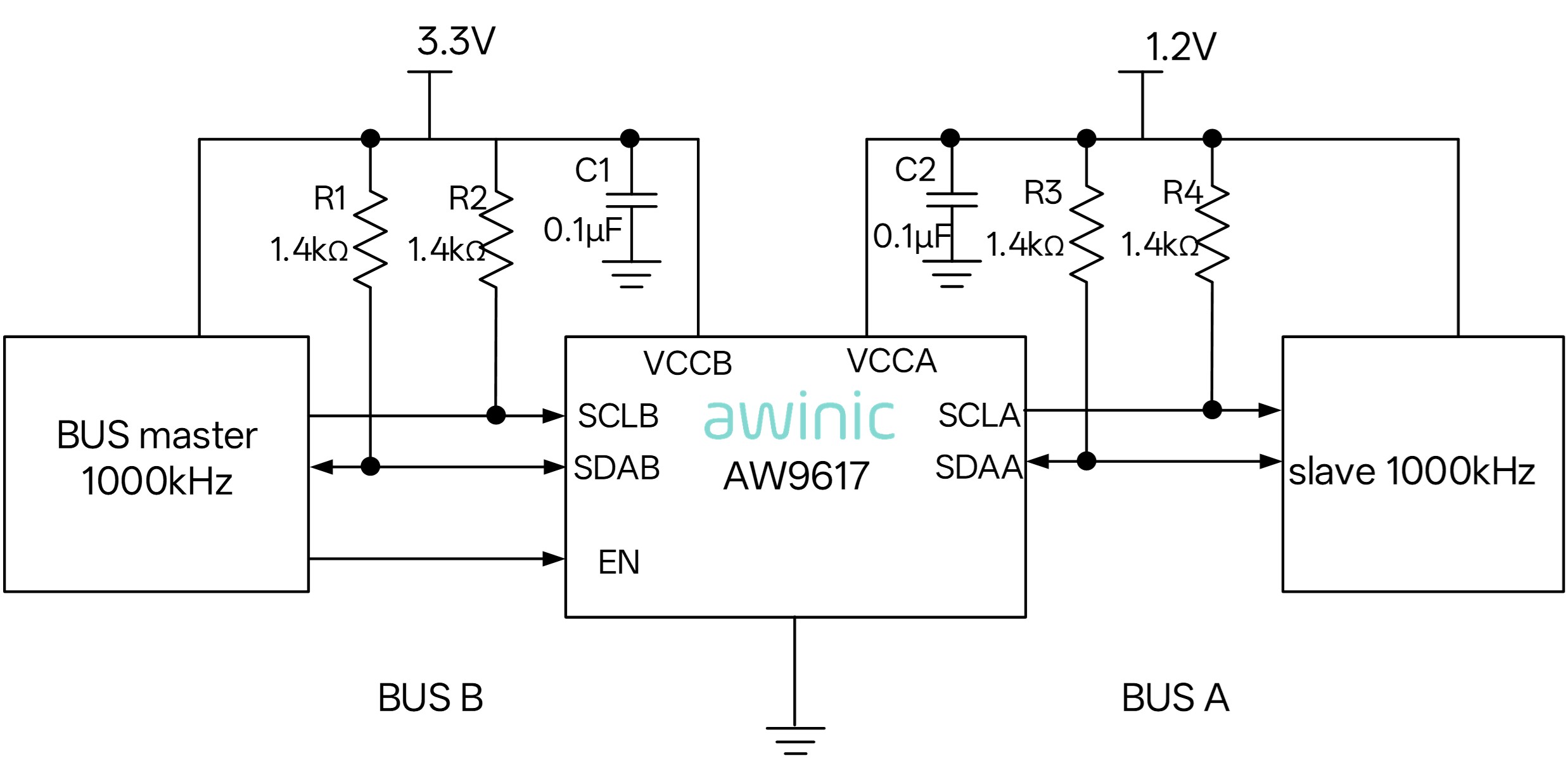

图5 AW9617应用图
- 支持 I²C 总线信号双向电平转换传输
- 在A 侧上,电压范围为0.8V 至5.5V
- 在B 侧上,电压范围为2.2V 至5.5V
- 1MHz I²C,兼容SMBus
- 负载电容540pF @ 1MHz I²C,4000pF @ 400kHz I²C
- 高电平有效使能
- 器件上支持时钟拓展和多主机仲裁
- 封装:MSOP 3.0mm × 3.0mm -8L
02 电源管理
1. AW35141A:6A负载开关

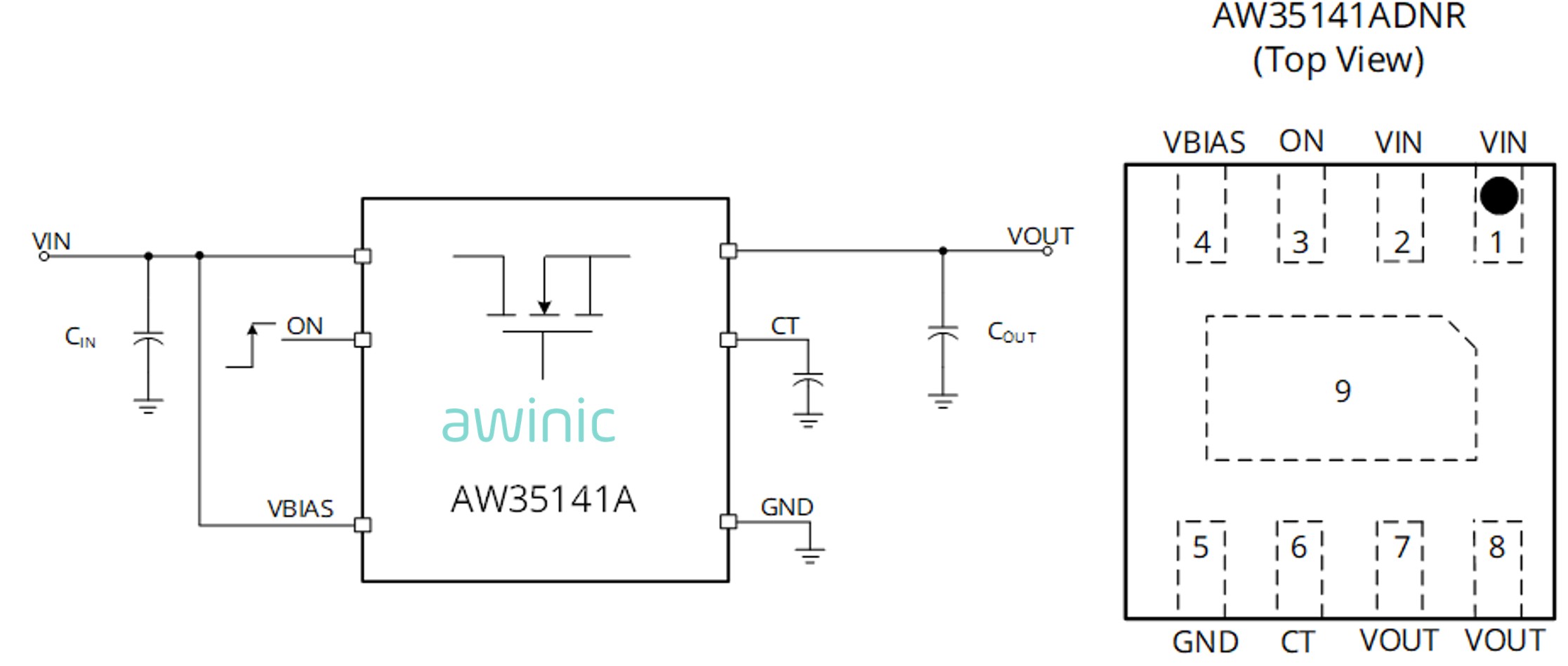

图6 AW35141A应用图
- 输入电压:Vbias=2.5V~5.5V,Vin=0.6V~Vbias
- 负载电流:6A
- 静态电流:20uA@3.3Vin
- Rdson=19mΩ@3.3Vin
- Ten=980us,Tr=560us
- 有QOD功能
- 封装:DFN-8L 2mm×2mm×0.75mm
2. AW35019A:5V/3A eFuse

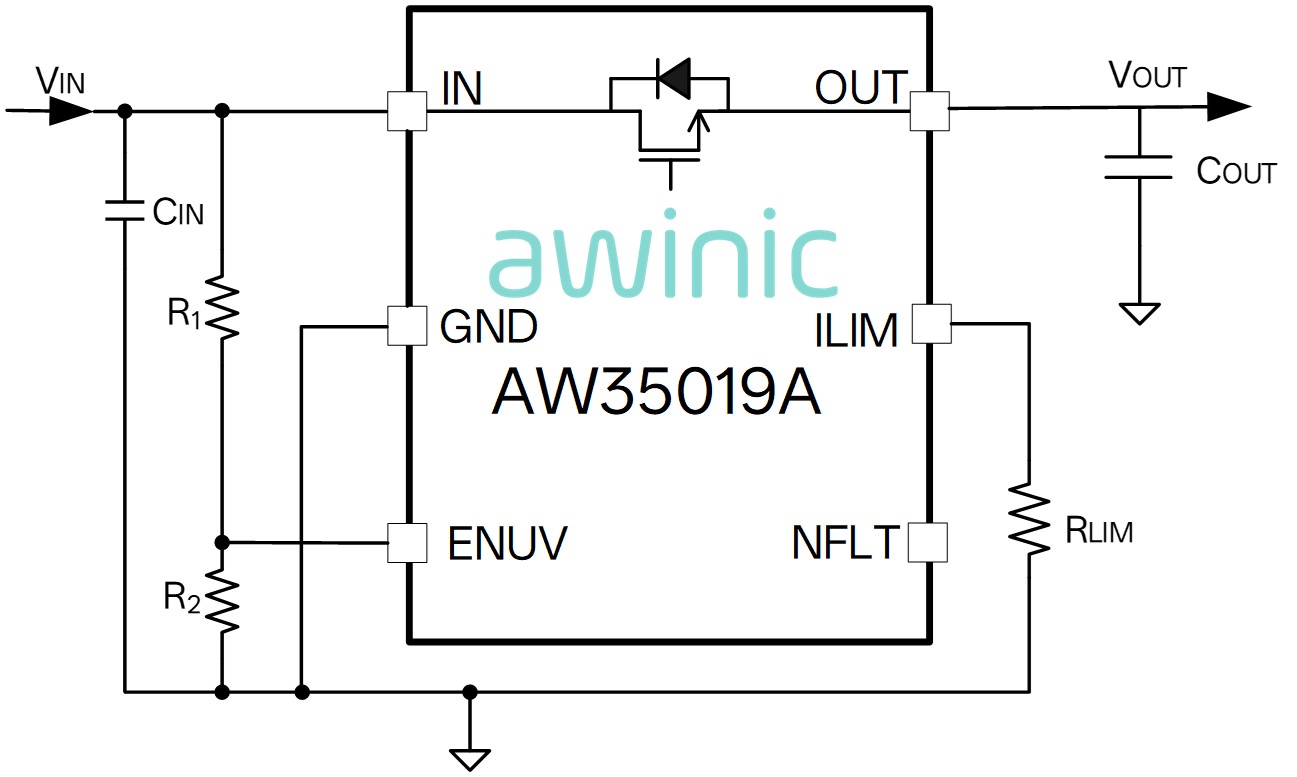

图7 AW35019A应用图
- 输入电压范围:2.7V~6.5V,输入耐压:24V
- 功率管导通阻抗:50mΩ
- 可配置限流范围:250mA~3A
- 限流精度:±7%
- 输入过压保护:7.5V阈值,150ns响应时间
- 输出Clamp电压:5.4V(5.4V<VIN<7.5V)
- 其他保护机制:软启动、过温保护、Fault中断指示
- 封装:DFN 2mm×2mm×0.75mm-6L
3. AW37023:5V/3A LDO

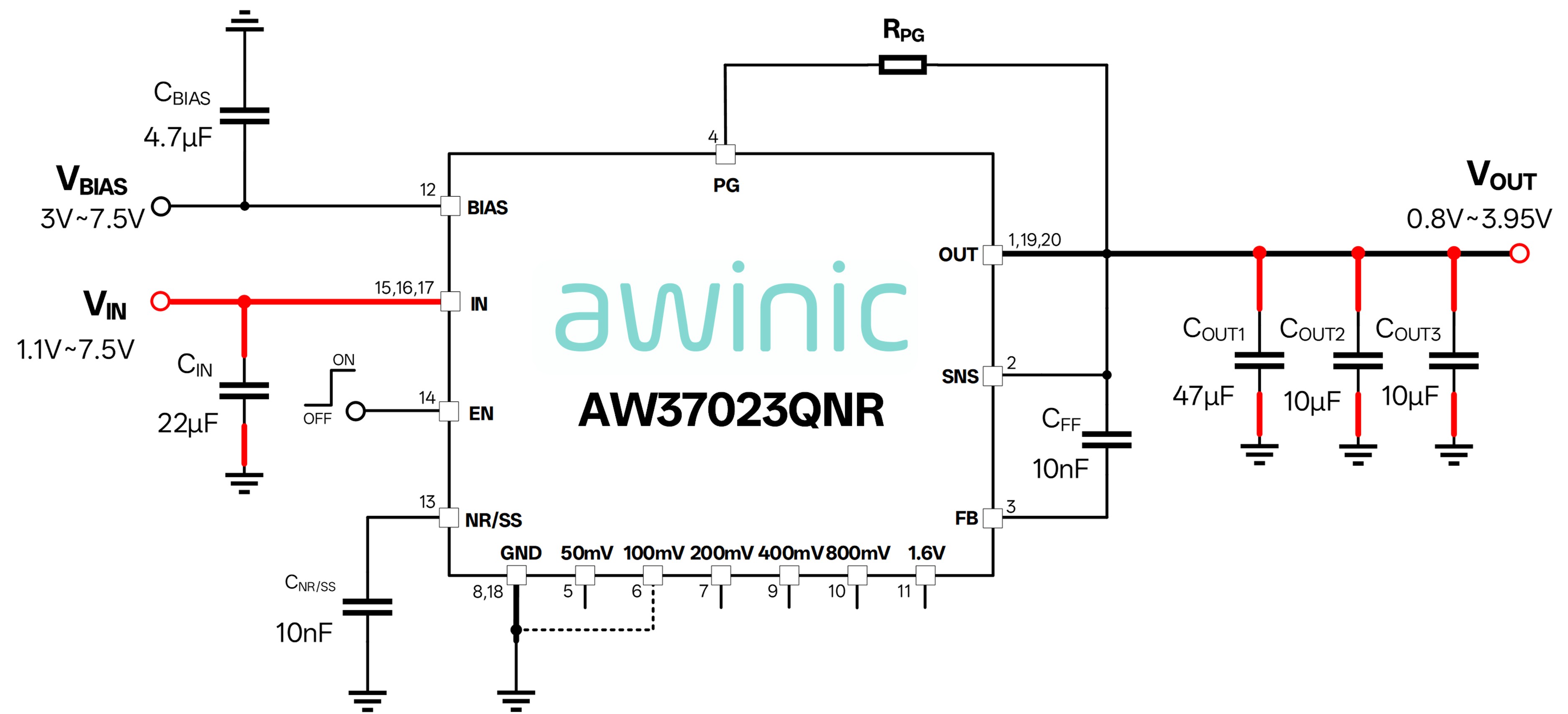

图8 AW37023应用图
- 输入电压范围:1.1V≤VIN<7.5V, With Bias
- 输出电压范围:0.80V~5.2V(FB配置模式),0.80V~3.95V(IO配置模式)
- 低Vdropout:180mV (Max.) @ 3A
- 低Vout噪声:5μVrms @ 0.8V Output,11μVrms @ 5.0V Output
- 开漏输出Power-Good信号
- 保护功能:限流保护,过温保护
- 封装:QFN 3.5mm×3.5mm-20L
03
信号链系列
1. AW39128:8bit电平转换

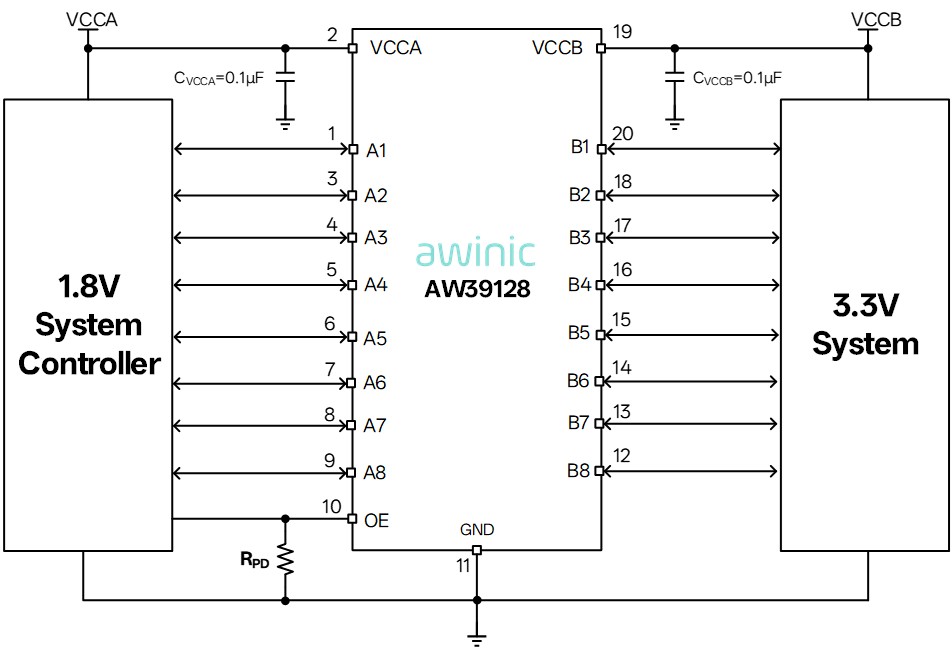

图9 AW39128应用图
- 自适应信号传输方向
- 最高数据速率:
√:70Mbps (Push Pull)
√:2Mbps (Open Drain)
- 电压范围:
√:A端口和VCCA: 1.1V~3.6V
√:B端口和VCCB: 1.65V~5.5V
√:VCCA ≤ VCCB
- 内置上拉电阻,A端口& B端口
- VCCA / VCCB 任意上下电时序
- ESD保护性能:
√:ANSI/ESDA/JEDEC (A端口): ±4kV HBM;±1kV CDM
√:IEC 61000-4-2 ESD (B端口): ±6kV 接触;±8kV 空气
- 封装:TSSOP 6.5mm×4.4mm-20L
2.AWS74LVC1G17:单路施密特缓冲器

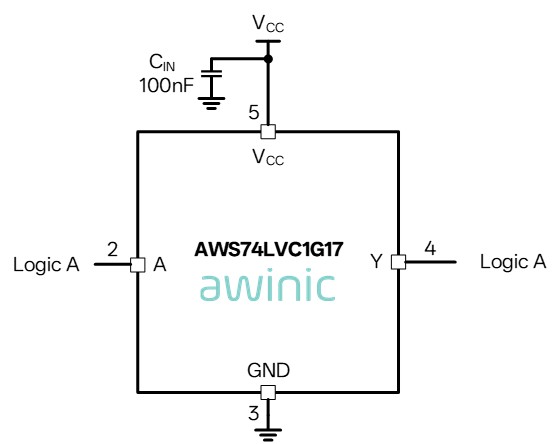

图10 AWS74LVC1G17应用图
- VCC 范围: 1.65 V to 5.5 V ,输入电压最高5.5 V
- IOFF 支持局部关断模式
- tpd 时间 3.7 ns @ 3.3 V
- 高输出能力: ±24 mA @VCC = 3.0 V
- 工作温度范围:-40 °C to 125 °C
- 封装:SOT353 - 5L
2. 服务器方案产品列表

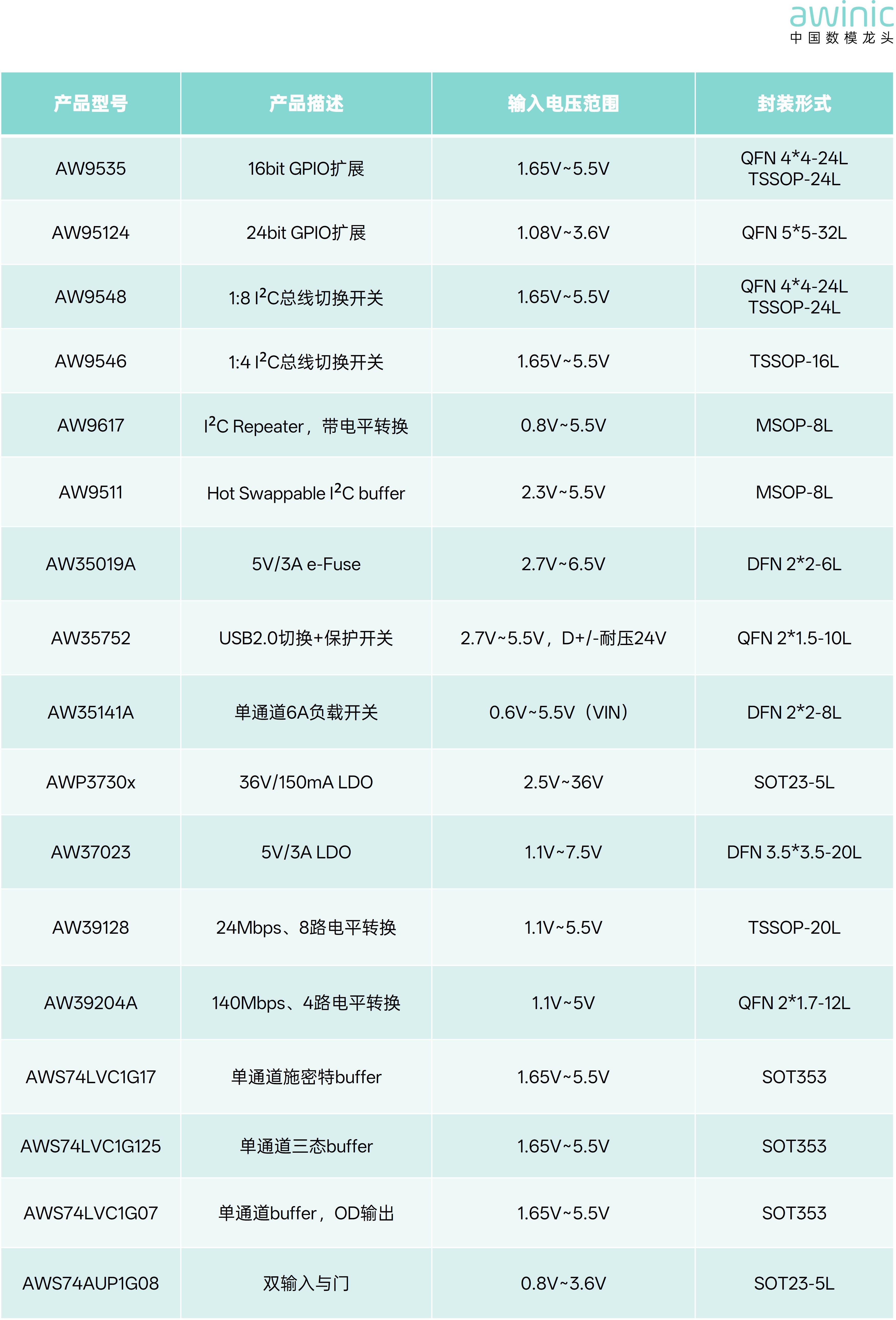

表1 艾为服务器方案产品推荐表
艾为电子作为国内领先的数模混合、电源管理与信号链芯片企业,深耕数模芯片领域多年,针对服务器典型应用场景,打造了高可靠、高集成度的I²C接口+电源+信号链完整解决方案,可满足服务器在的I²C总线扩展、低压电源保护与转换、以及低速信号处理等需求,助力客户实现性能升级与国产化替代。
