汽车车外照明系统包括转向灯、前照灯和尾灯，是任何车辆的标准配置。为提高驾乘人员的安全与舒适、实现更复杂的车身设计，车辆逐渐在自适应前照灯（AFL）系统中采用高亮度放电灯（HID / 氙灯）和 LED。
智能前大灯系统需要高效 LED 驱动方案与先进诊断功能；实现动态照明的先进系统还需要前大灯调平与可动式照明控制。意法半导体的汽车产品组合提供多种高 / 低侧驱动器，覆盖从高功率前车灯到日间行驶灯（DRL）的车外照明，以及侧车灯、后车灯等低功率负载，并配合高级调压器与成本优化的微控制器，打造高效可靠的照明模块；ESD 与电池保护器件使方案日臻完善。
一、核心功能与架构

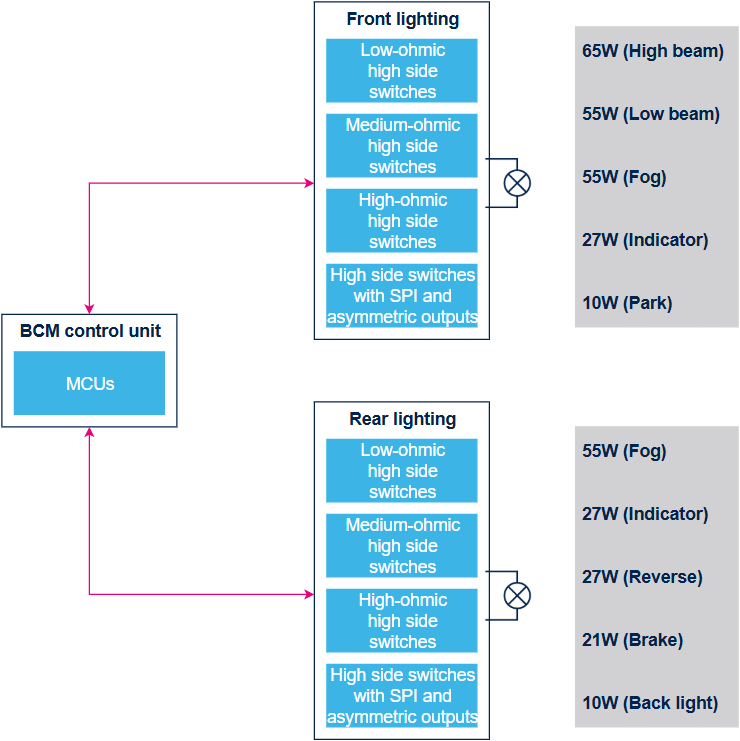

该方案由车身控制模块（BCM）统一驱动前、后两组照明，按负载功率大小选用不同导通电阻（欧姆值）的高边开关。主要功能域：
- BCM 控制单元：MCU 作为主控，管理前后照明的开关与诊断。
- 前照明：由低欧姆、中欧姆、高欧姆高边开关，以及带 SPI 接口、非对称输出的高边开关组成，驱动前灯负载。
- 后照明：同样由低 / 中 / 高欧姆高边开关及带 SPI、非对称输出的高边开关组成，驱动尾灯负载。
- 动态与智能照明：原文方案还覆盖高效 LED 驱动、AFL 自适应前照灯所需的前大灯调平与可动式照明控制（框图以前 / 后灯高边开关为主）。
二、核心物料推荐与优势
| 功能域 | 主要器件（ST） | 方案价值 |
|---|---|---|
| 高 / 低侧驱动 | 低欧姆、中欧姆、高欧姆高边开关 | 按负载功率分档选驱动，低欧姆对应高功率前车灯，高欧姆对应 DRL / 侧后灯等低功率负载 |
| 智能开关 | 带 SPI 接口、非对称输出的高边开关 | 支持先进诊断与灵活输出，满足智能前大灯需求 |
| LED 驱动 | 高效 LED 驱动方案（原文） | 支撑 HID/LED 与 AFL 自适应照明 |
| 电源与控制 | 高级调压器、成本优化微控制器 | 提供稳定供电与控制，兼顾成本 |
| 保护 | ESD 与电池保护器件 | 完善防护，满足全部设计要求 |
