方案介绍
车顶模块通常布置在车顶，控制车顶灯、地图灯及各类便利照明，用于照亮驾驶室、乘客舱，以及行李箱和储物区域；它还可控制车窗、天窗以及紧急呼叫（eCall）按钮。
设计车顶模块时，主要挑战在于高效率与高可靠性、对各类负载（LED、灯泡和电机）提供广泛的诊断能力，同时减少占用空间与重量。方案提供高 / 低侧和 H 桥集成驱动器，具备低损耗与丰富诊断功能，为现代车顶模块设计提供可靠选择。
一、核心功能与架构

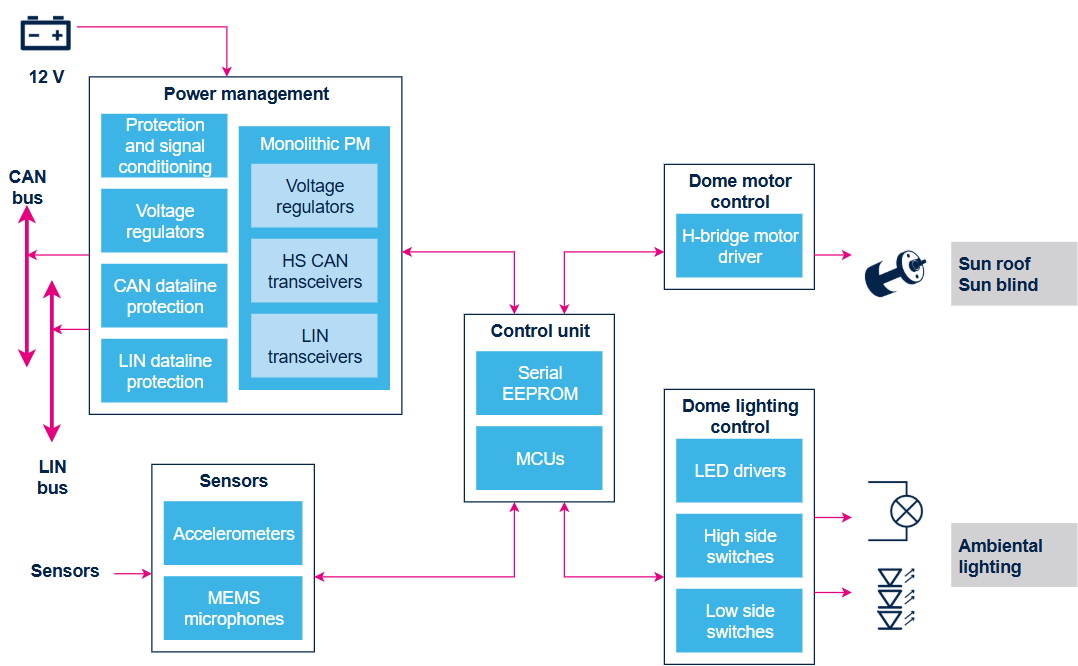

该模块以 MCU 为控制核心，向上经 CAN / LIN 与整车通信，向下驱动照明与天窗电机，并采集传感器数据。主要功能域：
- 电源管理：12 V 经保护与信号调理、电压调节器为模块供电；CAN / LIN 数据线路保护对接 CAN、LIN 总线。
- 控制单元：MCU 配合串行 EEPROM，处理照明、电机与传感器逻辑。
- 顶灯照明控制：LED 驱动器配合高边 / 低边开关，驱动顶灯、地图灯与氛围照明，覆盖 LED 与灯泡两类负载。
- 天窗 / 遮阳帘电机控制：H 桥电机驱动器驱动天窗与遮阳帘电机。
- 传感器：加速度计与 MEMS 麦克风，用于运动感知与语音 / 紧急呼叫相关拾取。
二、核心物料推荐与优势
| 功能域 | 主要器件（按框图 / 原文） | 方案价值 |
|---|---|---|
| 集成负载驱动 | 高边 / 低边开关、H 桥电机驱动器、LED 驱动器 | 低损耗、诊断功能丰富，可覆盖 LED、灯泡、电机等各类负载并实现故障诊断 |
| 电源与信号 | 保护与信号调理、电压调节器、CAN / LIN 数据线路保护 | 为模块提供稳定供电与总线防护，提升整车环境下可靠性 |
| 主控 | MCU、串行 EEPROM | 集中控制照明、天窗与传感器，配合 EEPROM 存储参数 |
| 传感 | 加速度计、MEMS 麦克风 | 提供运动感知与语音 /eCall 相关声学输入 |
