方案介绍
最简单的车门模块需要可靠控制门锁电机等标准负载；在更复杂的门区系统中，芯片组不仅要控制门锁电机、后视镜折叠与调平等多个标准负载，还要控制除霜器以及从 LED 到白炽灯泡的多种照明功能。因此方案需要既灵活又可扩展，以覆盖从基本车型到高级车型的不同车门电子需求。
意法半导体提供多合一封装的 "门区系统 IC"，集成电源管理、CAN 与 LIN 收发器以及用于额外负载的驱动器 / 致动器；另可提供按不同车门类型量身定制的集成双芯片方案、不同电流负载的一系列 5 V 调压器，以及采用 VIPower™ 技术的高 / 低侧驱动器；ESD 与电池保护器件使方案日臻完善。
一、核心功能与架构

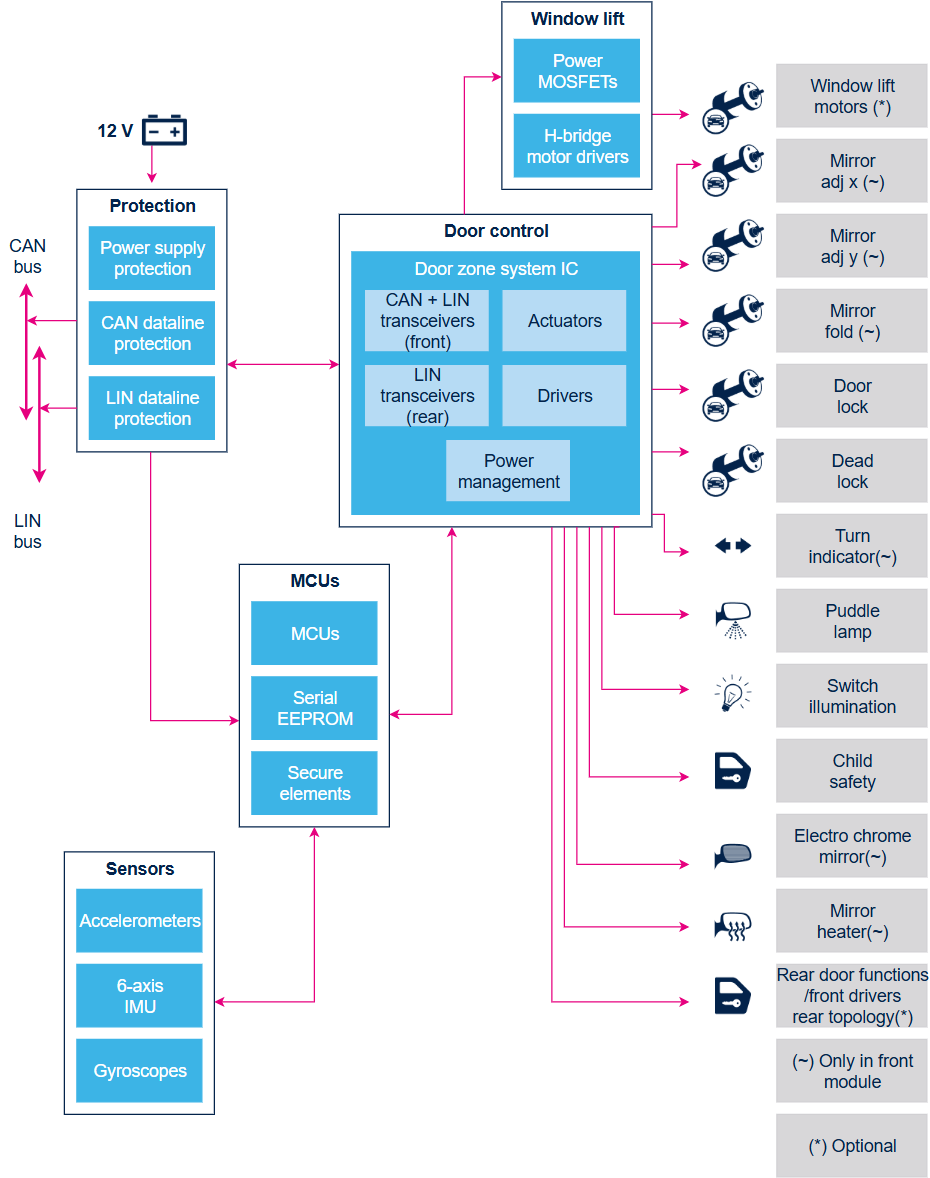

该模块以门区系统 IC 为核心，配合 MCU 与传感器，经 CAN / LIN 与整车通信，驱动车窗、门锁、后视镜与各类照明。主要功能域：
- 保护：12 V 供电经电源保护、CAN / LIN 数据线路保护后接入模块。
- 门区系统 IC（核心）：多合一封装，集成电源管理、前 CAN+LIN 收发器、后 LIN 收发器、致动器与负载驱动器。
- 车窗升降：Power MOSFETs 配合 H 桥电机驱动器驱动车窗升降电机。
- 主控与存储：MCU 配合串行 EEPROM 与安全元件。
- 传感器：加速度计、6 轴 IMU、陀螺仪。
- 受控负载：车窗升降电机、后视镜 x/y 调节与折叠、门锁与死锁、转向灯、照地灯、开关照明、儿童安全锁、电致变色后视镜、后视镜除霜器等（部分仅前模块、部分为可选）。
二、核心物料推荐与优势
| 功能域 | 主要器件（ST） | 方案价值 |
|---|---|---|
| 门区系统 IC | 多合一封装门区系统 IC，集成电源管理、CAN/LIN 收发器、致动器与驱动器 | 单芯片级集成，简化车门电子设计，灵活可扩展覆盖基本到高级车型 |
| 车窗升降 | Power MOSFETs、H 桥电机驱动器 | 驱动车窗升降电机 |
| 高 / 低侧驱动 | 采用 VIPower™ 技术的高 / 低侧驱动器 | 低损耗、诊断能力强，驱动从 LED 到白炽灯泡及电机等各类负载 |
| 电源与定制 | 不同电流负载的 5 V 调压器、按车门类型定制的集成双芯片方案 | 按前 / 后车门与电流需求选型，适配不同车型配置 |
| 保护器件 | ESD 与电池保护器件 | 完善防护，满足全部设计要求 |
| 主控与传感 | MCU、串行 EEPROM、安全元件；加速度计、6 轴 IMU、陀螺仪 | 控制逻辑、参数存储与运动感知 |
