应用背景 Application Background

随着居民消费升级、家装审美提升及智能家居普及，推动智能晾衣架快速发展。新房精装与旧房翻新双重需求释放，阳台向美学功能空间转型，叠加梅雨季、高层晾晒痛点，烘干杀菌成刚需。年轻群体青睐智能隐形、全屋互联，加之技术成熟与政策标准加持，行业步入快速普及、品质升级阶段。

在这一背景下，中微爱芯推出智能晾衣架解决方案，以AiP8S3408作为主控实现主要功能，配套AiP78M05、AiP2003、AiP4952，为家电厂商提供高效、完整的解决方案。

方案特点 Features of the plan

工作电压：AC220V/ 50Hz
主要功能：升降控制、照明、烘干、风干、紫外消毒
保护功能：遇阻即停、电流保护、超温保护

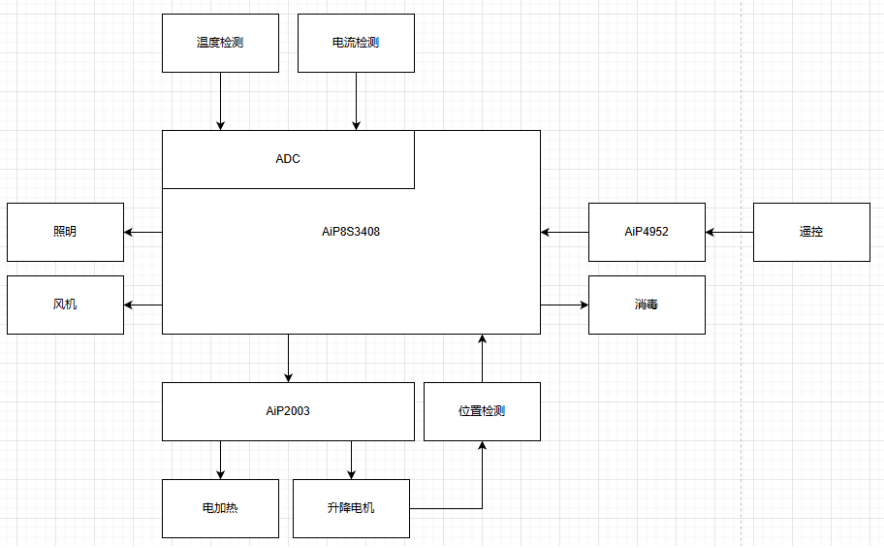

整体解决方案 Overall solution

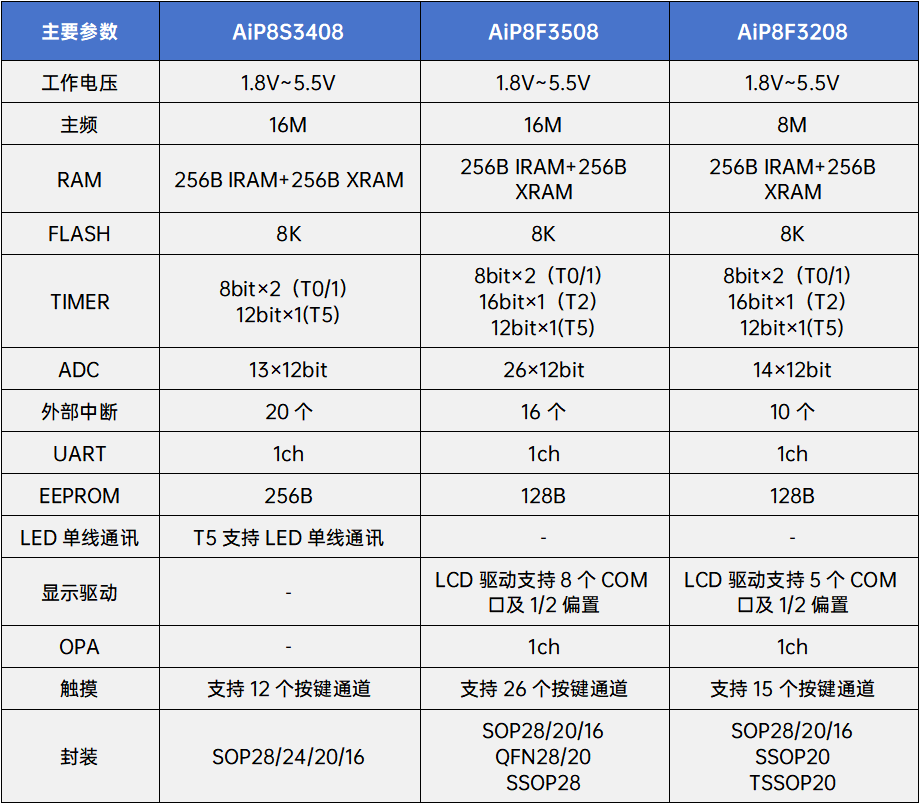

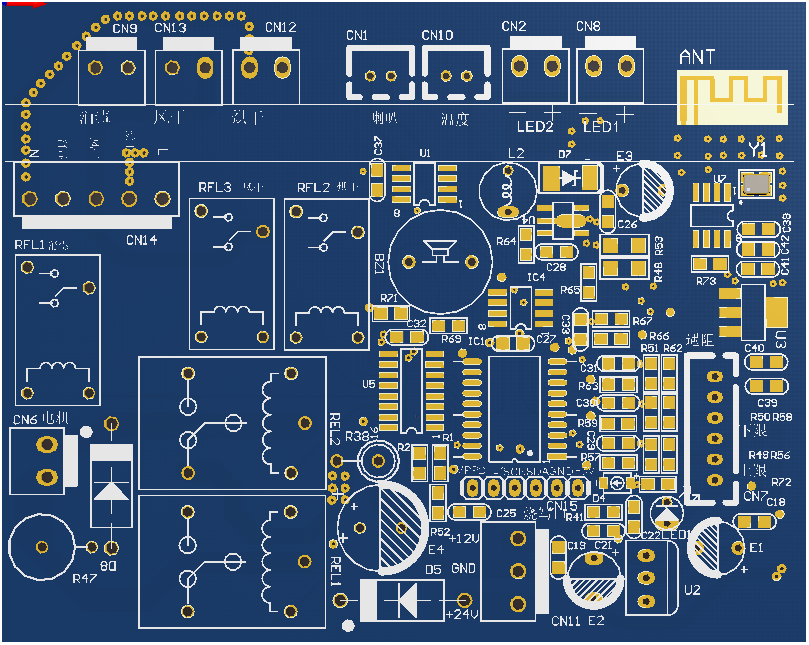

智能晾衣架主控板采用中微爱芯AiP8S3408芯片作为主控单元。AiP8S3408是一款触摸型8051内核MCU芯片，内置8KB Flash、256B IRAM、256B XRAM，256BEEPROM、最多支持13个ADC、20个外部中断，2个8位定时器、1路UART。可通过传导、骚扰功率、EFT等可靠性测试。

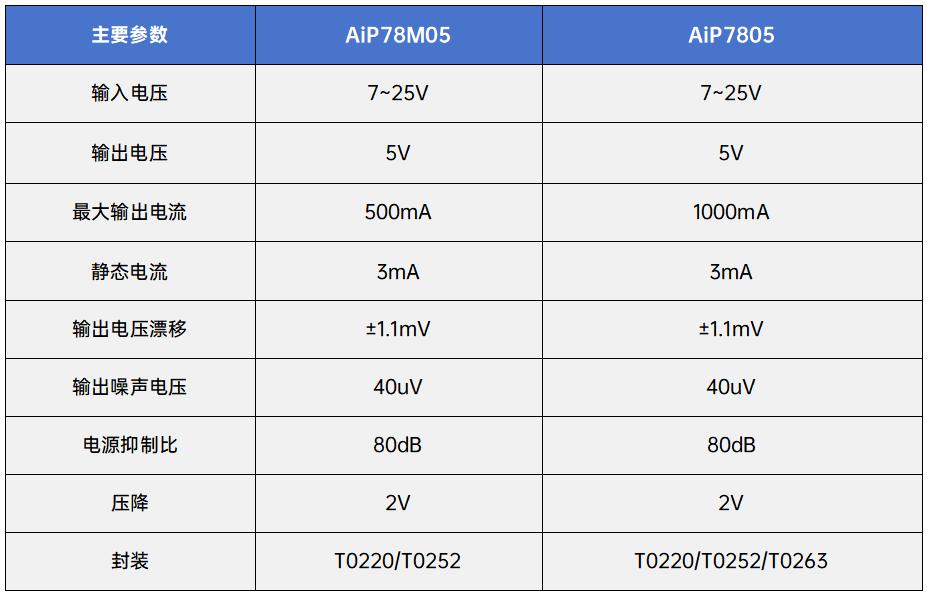

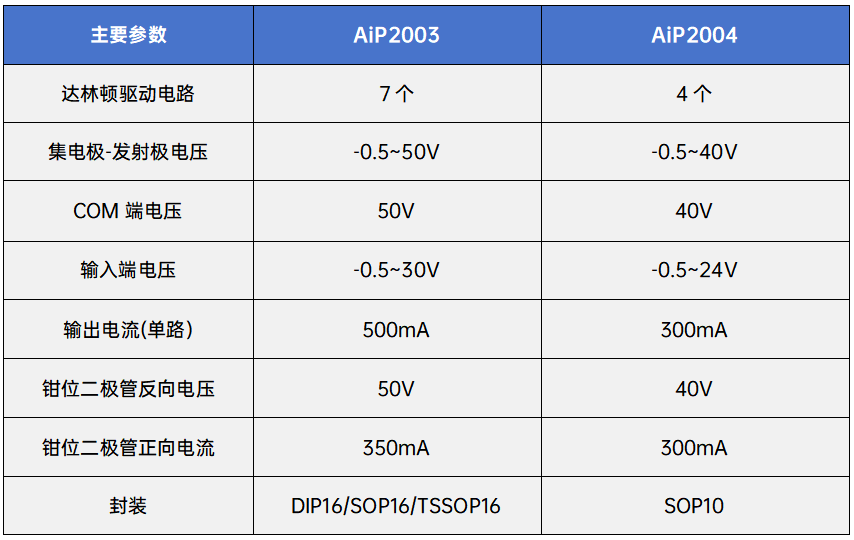

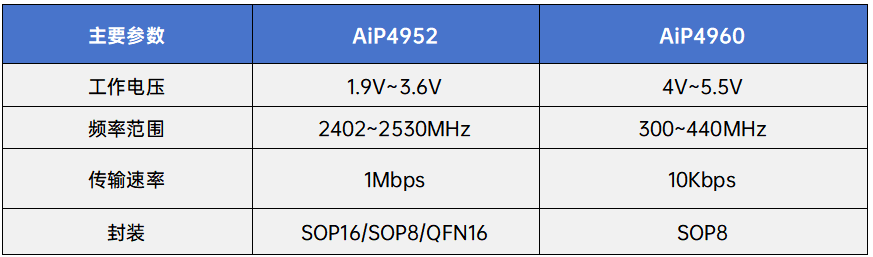

同时使用了中微爱芯AiP78M05芯片、AiP2003芯片及AiP4952芯片。AiP78M05是一款三端正电源稳压电路，该电路内部设有过热、过流及安全工作区补偿等功能，输出电流可以高达0.5A。AiP2003内部包含七个独立的达林顿管驱动电路，单路达林顿管最大可输出500mA电流，多路并联可承受更大的电流。主要应用于照明驱动、继电器驱动、步进电机驱动和逻辑缓冲器等。AiP4952是一款工作在2.4GHz世界通用ISM频段的单片集成无线收发芯片。该芯片集成了射频接收器、射频发射器、频率综合器、GFSK 调制器、GFSK解调器等功能模块。通过对输出功率、频道选择以及协议进行灵活配置，并且内置CRC、FEC、自动应答和自动重传机制，可以大大简化系统设计并优化性能。外围电路简单，只需搭配极少的被动器件就能达到优良的收发性能。
