【芯方案】高压萃取，精准控温——基于中微爱芯AiP8S3408的胶囊款咖啡机方案_电路方案

应用背景 Application Background

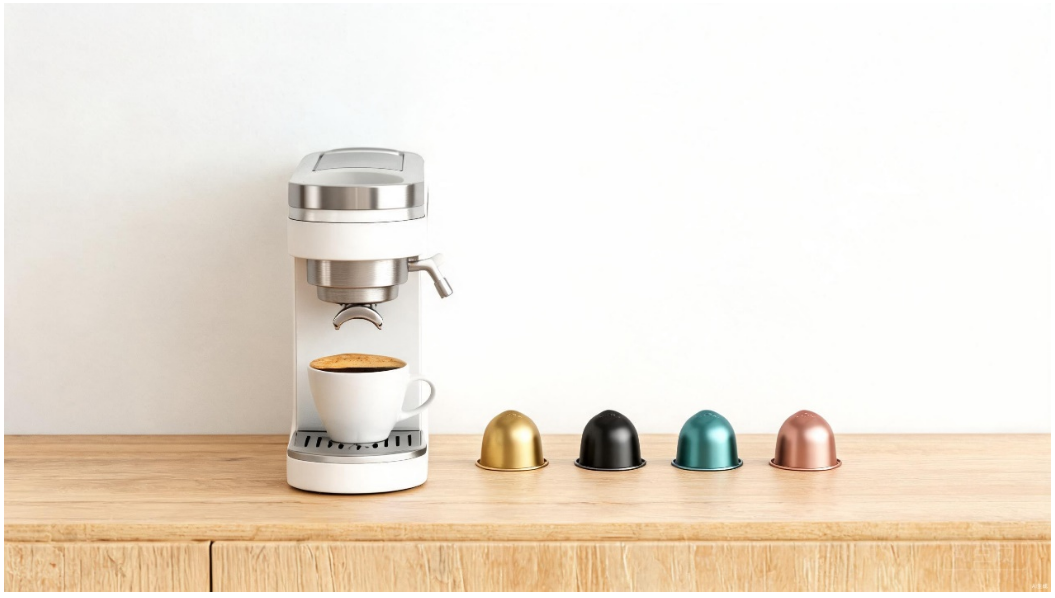

随着生活节奏加快与消费升级，家用咖啡饮品需求持续增长，胶囊咖啡机凭借便捷操作与稳定品质，成为都市家庭、办公室的热门选择。然而，市场上多数产品存在温控精度不足、预热等待时间长、杯量选择单一等痛点，难以满足用户对咖啡口感多样化的追求。

基于此，中微爱芯推出一款基于我司AiP8S3408的胶囊咖啡机方案，搭载智能分段温控系统，采用高精度热敏电阻与可控硅过零PWM功率控制，时间与温度双维度控温算法，确保每一杯都维持在理想萃取温度区间。方案支持冷热双模式、7档杯量调节、霍尔传感器胶囊检测及多重安全保护，兼顾便捷操作与使用安全，为用户在家中还原咖啡馆级别的意式浓缩体验。

方案特点 Features of the plan

高温硬件保护：温度达到温度保险丝耐温上限后锅炉自动关断，软硬件双重防护为您的安全使用保驾护航。
智能分段温控：预热阶段6段功率曲线精准控温，萃取阶段按时间与温度双维查表动态调节加热功率，确保每一杯都维持在85°C–107°C的理想萃取区间。
50/60Hz电网自适应：内置过零检测与频率识别算法，自动适配全球50Hz/60Hz电网，无需手动切换，出国旅行也能稳定使用。
7 档杯量精准可调：15秒至45秒共7档出水量档位，每档对应LED指示灯直观显示。杯量参数自动记忆。
冷热双模式一键切换：关机状态下长按电源键2秒即可切换冷水/热水模式。冷水模式无需预热，即按即出；热水模式自动完成预热与二次预热保温。
霍尔传感器胶囊检测：非接触式霍尔传感器实时监测舱门闭合状态，带软件消抖算法。无胶囊时自动禁止萃取启动，萃取中舱门被打开即刻停止，安全防干烧。
智能自动关机：9min无操作自动关机，忙时忘关机也无需担心，使用更省心安全。
四重安全守护，安心每一杯
-过温保护：温度超过安全阈值持续一段时间后，系统自动关闭加热并报警，温度回落后自动恢复。

-NTC 故障检测：连续采样异常即判定传感器出现故障，进入保护模式，仍可手动出水。

-加热器故障自检：预热70秒后温度仍低于70°C，自动判定加热器故障并停止加热，防止干烧。

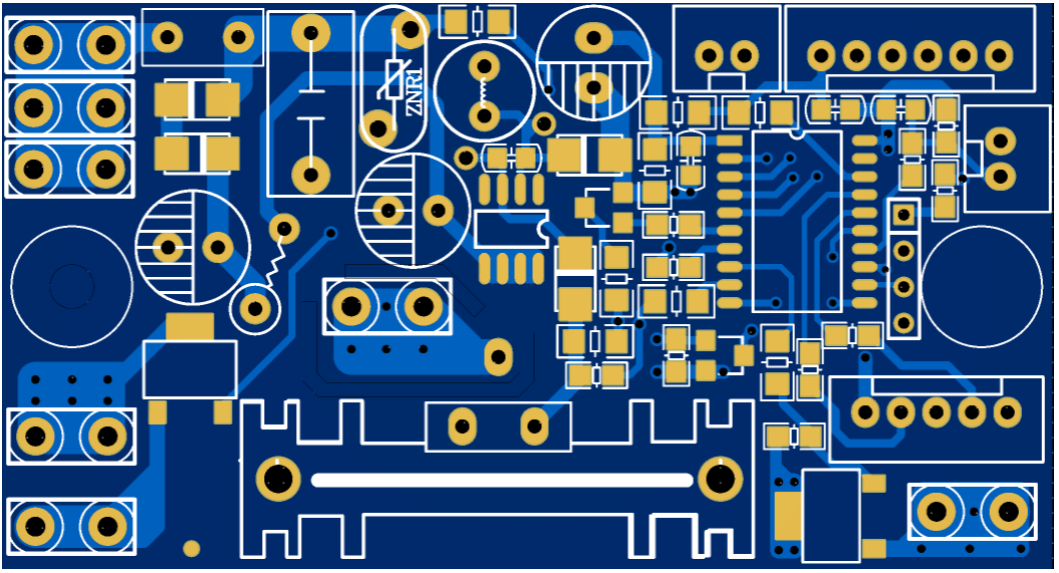

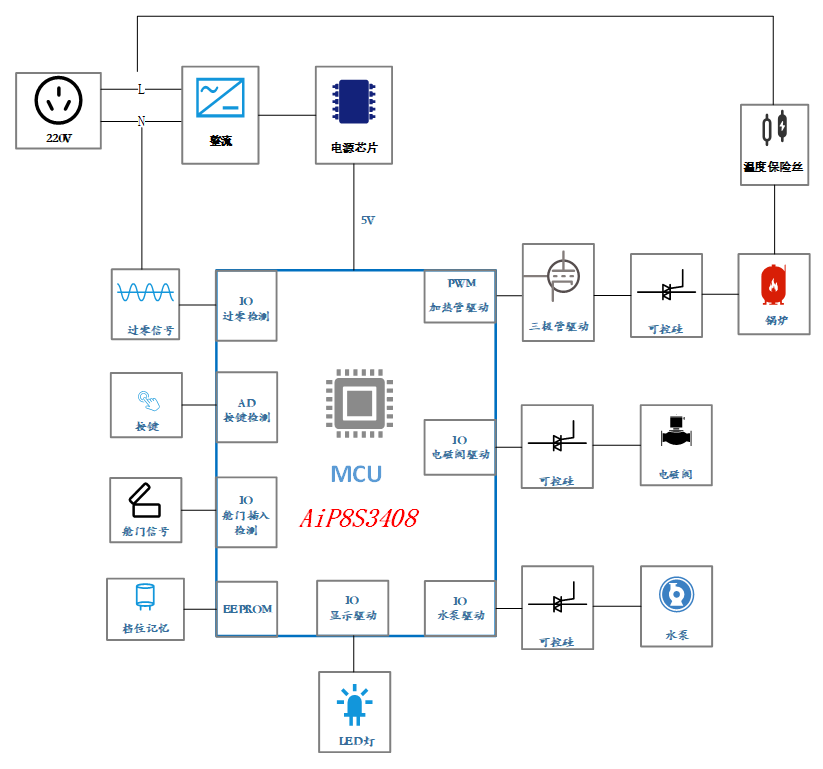

整体解决方案 Overall solution

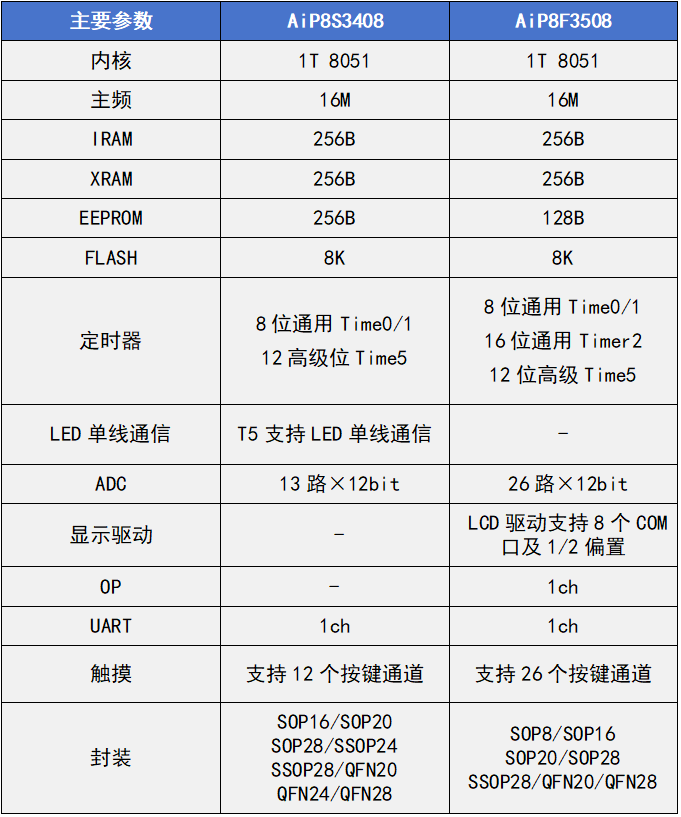

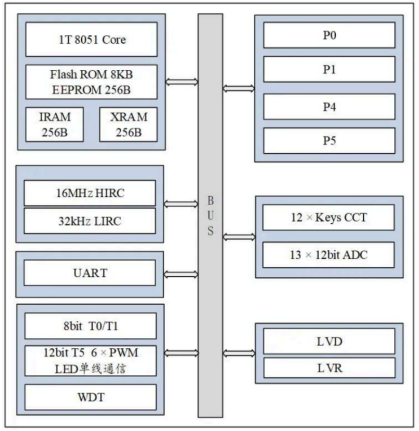

该方案采用中微爱芯AiP8S3408芯片。AiP8S3408是一款基于1T8051内核的超值型触摸MCU，内置8KBFlash、256BIRAM、256BXRAM、256BEEPROM，并集成Timer0/1/5、WDT、UART、ADC等多种常用外设资源，触摸按键采用CCT结构，无需外加触摸电容；同时芯片内部还集成16MHz高速振荡器与32kHz低速振荡器，并支持低电压检测功能。AiP8S3408片上资源配置完整，外围电路精简，兼顾开发灵活性、硬件集成度与量产落地效率，适合用于小家电控制板、显示交互板等应用场景。
