从10W到65W：两轮电动车USB快充升级，诚芯微CX8901X宽压方案解析

国内两轮电动车保有量庞大，骑手商用与民用通勤催生大功率车载充电刚需，车载 USB 充电正由传统 10W 慢充向 65W PD 快充迭代；多电压车型并存带来兼容性难题，CX8901X这类超宽压快充方案契合行业升级趋势，在前装整车配套与后装改装市场拥有广阔落地前景。

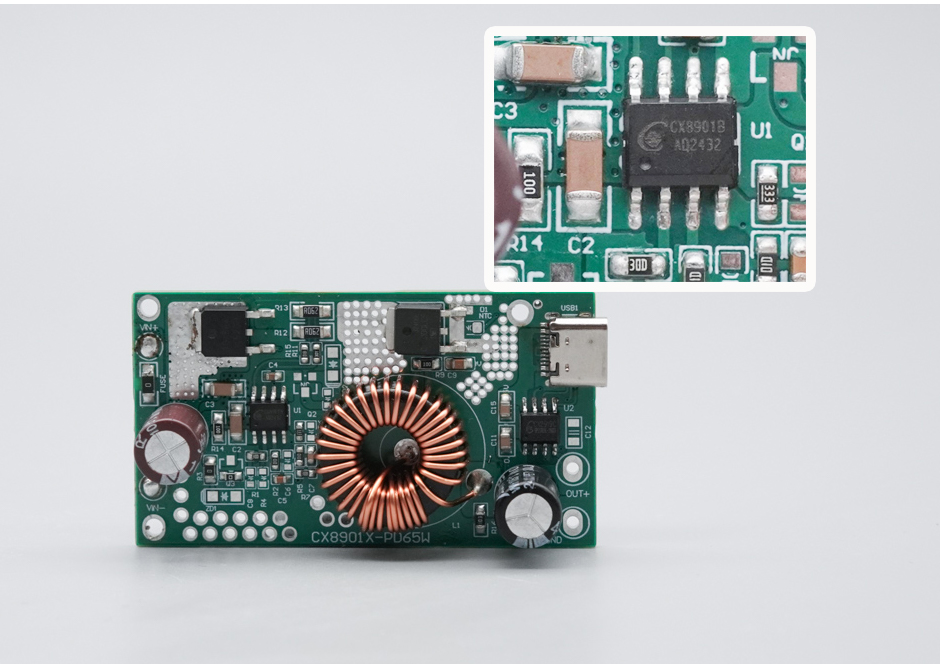

图1：诚芯微CX8901X 65W车载快充方案模块

两轮电动车行业正在经历一场"小接口大革新"。过去数年，车载USB接口几乎被5V2A的USB-A口垄断，输出功率约10W，给用户留下的印象就是"能充但极慢"。而随着手机、平板、运动相机甚至便携笔记本成为骑行人群的随身标配，10W车载充电已难以满足快速补能需求。

对电瓶车车厂与车载模块工厂而言，升级USB-C快充不是简单换个接口，而是一道综合题：48V/60V/72V电池平台的高压如何安全降压？插拔瞬间的浪涌会不会击穿芯片？65W大功率下温升和EMC怎么过？协议兼容性能否覆盖主流手机品牌？本文以诚芯微CX8901X-PD65W方案为例，拆解一套已经量产落地的解法。

一、痛点拆解：车载USB升级到底难在哪

两轮电动车电池电压远高于汽车12V平台。48V、60V、72V是主流配置，电机运行与插拔动作还会产生瞬态高压，普通消费电子降压方案直接移植上车，往往出现三类问题：

• 耐压不够：输入耐压余量不足，插拔浪涌或电池过冲时芯片击穿，售后返修率高；
• 功率不足：市面常见模块标称45W甚至65W，实际满载掉功率，笔记本无法握手20V档；
• 协议单一：仅支持QC或仅PD，无法兼容苹果、三星、华为、小米等不同品牌私有快充。

因此，工厂FAE在选型时真正关注的是三个数字：输入耐压上限、满载持续输出功率、协议覆盖范围。CX8901X的规格表恰好把这三个数字都做到了当前车载USB快充的第一梯队。

二、CX8901X方案实拍：多芯协作的小板

下面这块PCB就是CX8901X-PD65W参考设计的实物。板型紧凑，强弱电分区明显，中央是一颗大电流环形电感，右侧为USB-C输出座，左侧为高压输入端子与100V高压电解电容。

图2：CX8901X-PD65W参考设计PCB实物，中央环形电感与USB-C输出接口清晰可见

方案核心由四颗芯片协同完成：

• CX8901B：高压异步降压主控，SOP8封装，10-120V超宽输入，内置环路补偿与多重保护；
• CX2919C：协议快充芯片，负责PD3.0/PPS/QC2.0/3.0/FCP/AFC/DCP/Apple2.4A等协议握手；
• CX1018与CX10100LCS：同步整流与VBUS开关辅助器件，完善输出侧效率与安全性。

输入侧那颗100V 47μF高压铝电解电容是关键器件之一，它为48V/60V/72V电池平台及插拔瞬态高压提供了充足耐压余量，也是这块板能直接上车的重要原因。

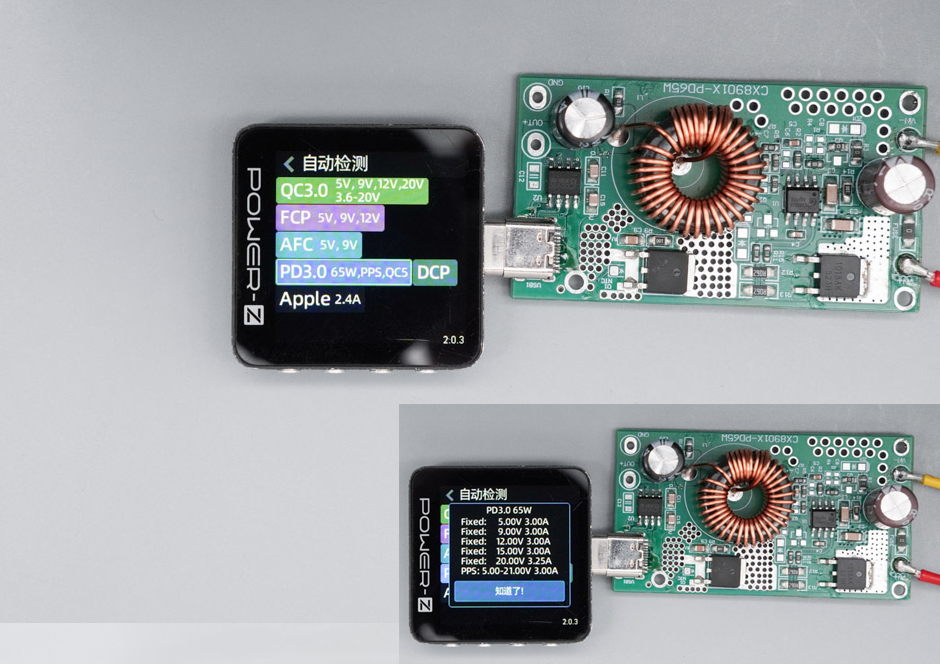

POWER-Z KM003C实测诚芯微 CX8901X 方案具备QC2.0/3.0、FCP、AFC、PD3.0、PPS、DCP、Apple 2.4A快充协议。

PDO报文方面，拥有5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，还拥有一组5-21V3A PPS电压档位。

三、宽压输入：一块板覆盖48V/60V/72V全平台

实测中，用可调直流电源分别模拟48V、60V、72V、99.5V输入为PD移动电源充电，CX8901X输出均稳定在63W以上：

• 48V输入：约63.47W
• 60V输入：约63.52W
• 72V输入：约63.56W
• 99.5V输入：约63.59W

这意味着同一套BOM和PCB可以覆盖当前主流两轮电动车电池平台，工厂无需为不同车型单独开模改板，SKU管理更简单。

四、协议兼容：不是只有PD

很多车载快充模块只做了PD，但国内用户手机品牌分散，单一协议必然导致部分机型跑不满。CX8901X通过CX2919C协议芯片实现了多协议兼容：

• PD3.0固定档：5V/9V/12V/15V/20V，最大3A；
• PPS：5-21V可调，安卓旗舰可握手高功率；
• QC2.0/QC3.0、FCP、AFC、DCP、Apple2.4A等常见协议。

实测兼容性：笔记本阵营可稳定在62-64W；三星S26Ultra、小米17ProMax通过PPS达到49-52W；iPhone17系列稳定20-37W。对工厂FAE来说，这套协议组合意味着同一模块可以适配不同品牌车型与不同用户群体，市场覆盖面更广。

五、效率与温升：65W不是峰值，是持续

高压大电流方案最怕"标称漂亮、满载拉胯"。CX8901X在30V输入下测得五档转换效率83.19%-95.49%，其中12V/15V/20V三档均超过91%，峰值效率达到95.49%。

温升方面，25℃室温、20V3.25A满载1小时后：

• 正面板面中心45.0℃，整板最高57.3℃；
• 背面中心29.3℃，峰值52.8℃；
• 热量主要分布在正面功率器件，背面大面积露铜分区导热效果显著。

这个温度表现意味着多数场景下无需额外散热片即可通过温升测试，对结构紧凑的两轮电动车储物盒设计尤其友好。

六、纹波与实车验证

纹波噪声是车载电源EMC认证的重要指标。实测空载纹波39.2-48mVp-p，带载58-77mV（20V档最优58.4mV，9V档最差76.8mV），整体处于合理区间，为后续EMC整改预留了足够余量。

在66.58V实车取电测试中，为iPhone17ProMax充电约32.23W，为vivoX100SPro充电48.20W并握手PPS。相比原车5V2A接口，充电功率提升3-5倍，真正让骑行途中的碎片化时间也能有效补能。

七、FAE导入建议

对于计划导入CX8901X的工厂FAE，建议重点关注以下四点：

• 输入电容余量：务必保留100V级以上高压电容，不要为省成本降规格，插拔瞬态过压是车载返修的主要诱因；
• 功率回路Layout：功率MOS与环形电感下方铜区保持连通并开窗，缩短大电流路径，降低EMI与热集中风险；
• 协议芯片供电：二次侧供电需稳定，避免满载时PDO握手掉档；
• 安规预留：车载环境按目标市场提前规划认证路径，Layout阶段即预留测试余量。

量产提示：CX8901X参考设计已完成四芯协作优化，BOM精简、强弱电分区明确，配合官方提供的原理图与BOM清单，可快速进入打板、调试与试产阶段。

八、适用场景

• 两轮电动车（48V/60V/72V锂电平台）车载USB-C快充升级；
• 电动摩托车、电踏车数码设备供电模块；
• 户外储能电源高压取电PD输出扩展。

九、方案资料获取

如需获取诚芯微CX8901X高压快充方案的参考设计、BOM清单与完整测试数据，可访问诚芯微官网www.cxwic.com，或关注微信公众号"诚芯微科技"了解最新方案动态。
