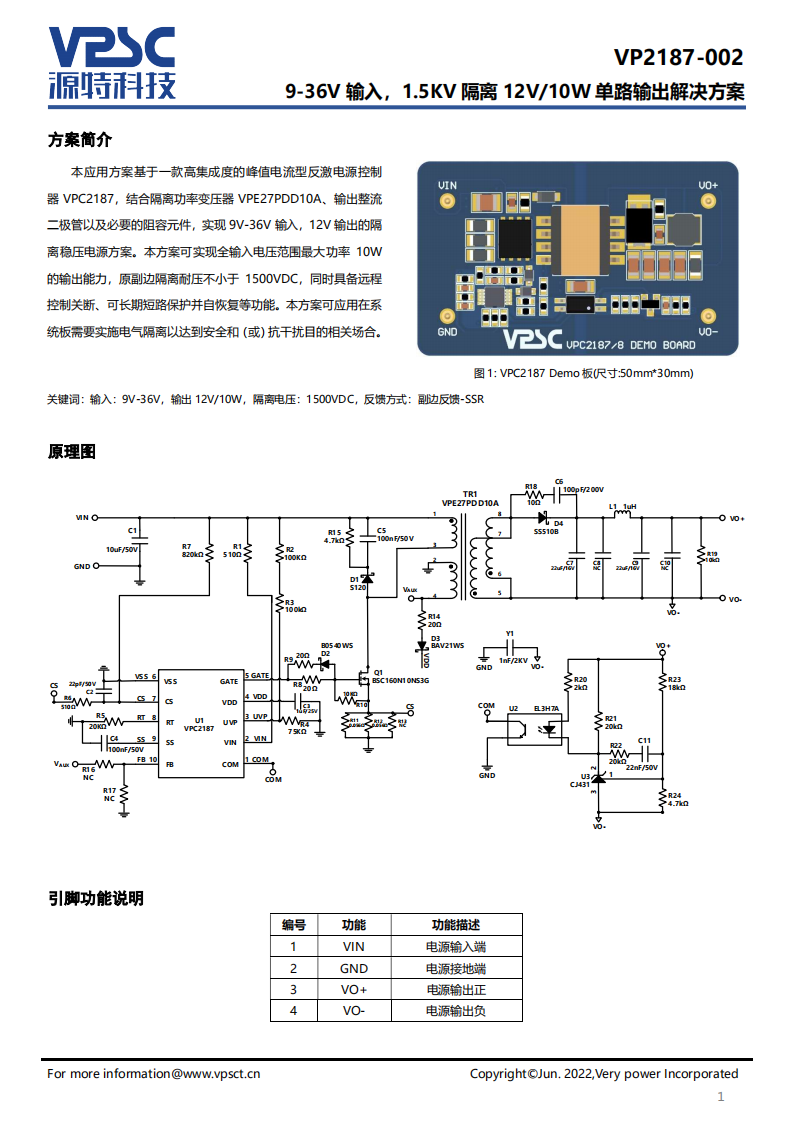

本应用方案基于一款高集成度的峰值电流型反激电源控制器 VPC2187,结合隔离功率变压器 VPE27PDD10A、输出整流二极管以及必要的阻容元件,实现 9V-36V 输入,12V 输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率 10W的输出能力,原副边隔离耐压不小于 1500VDC,同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和(或)抗干扰目的相关场合。

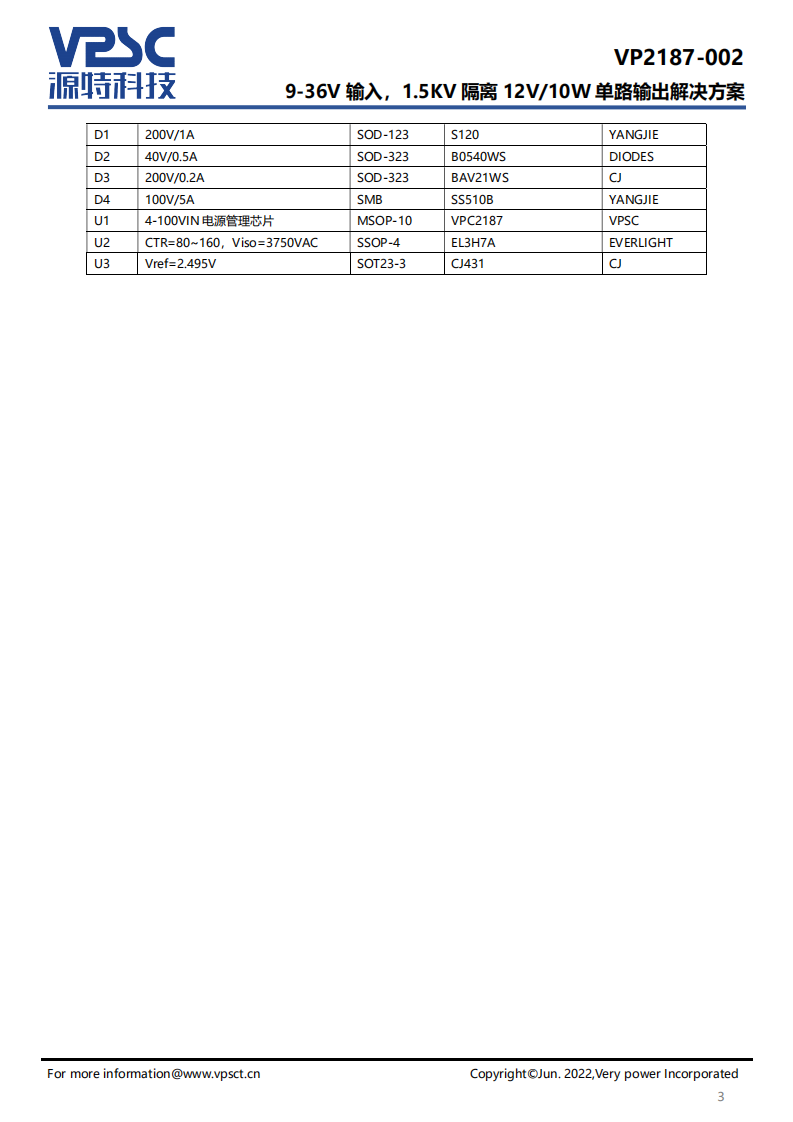

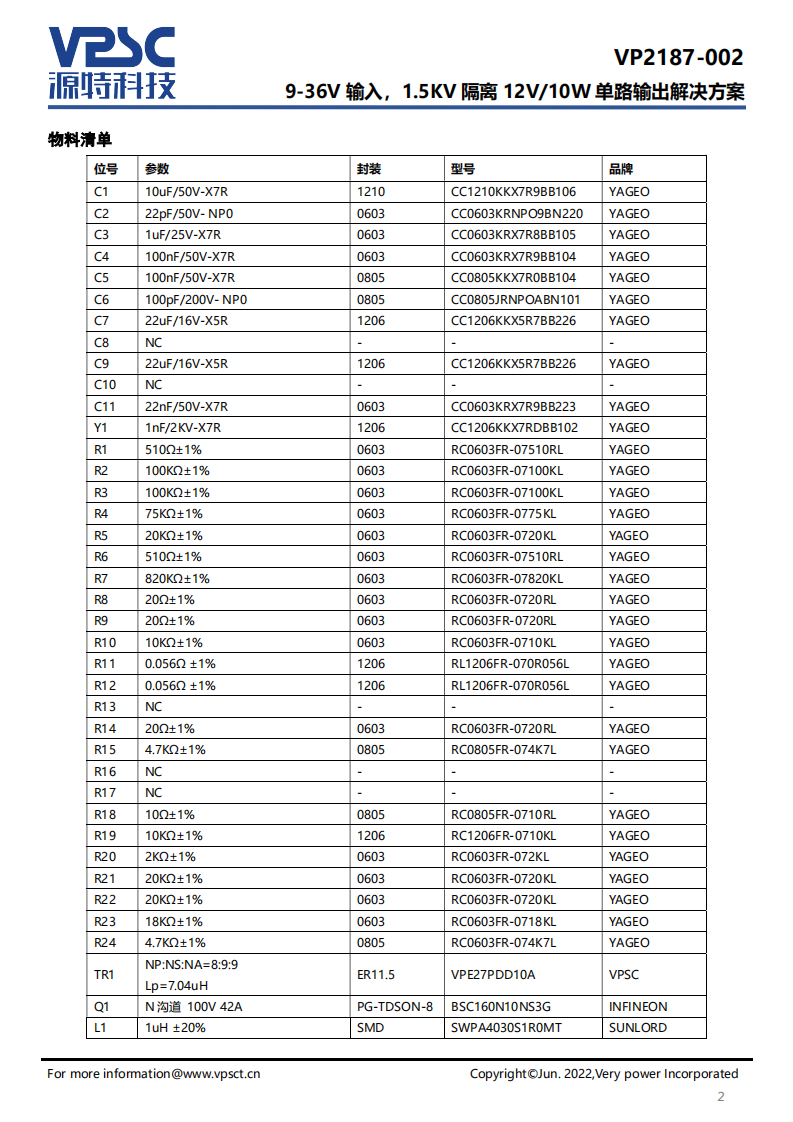

请登录后查看文档预览
登录本应用方案基于一款高集成度的峰值电流型反激电源控制器 VPC2187,结合隔离功率变压器 VPE27PDD10A、输出整流二极管以及必要的阻容元件,实现 9V-36V 输入,12V 输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率 10W的输出能力,原副边隔离耐压不小于 1500VDC,同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和(或)抗干扰目的相关场合。
