VP8703B012 15V±10%输入，5KVAC隔离+18V/-5V/2.3W输出驱动电源

2024/07/08 作者：深圳市汇英同创电子科技有限公司

510

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

VP8703B012 15V±10%输入，5KVAC隔离+18V/-5V/2.3W输出驱动电源

692.91 KB

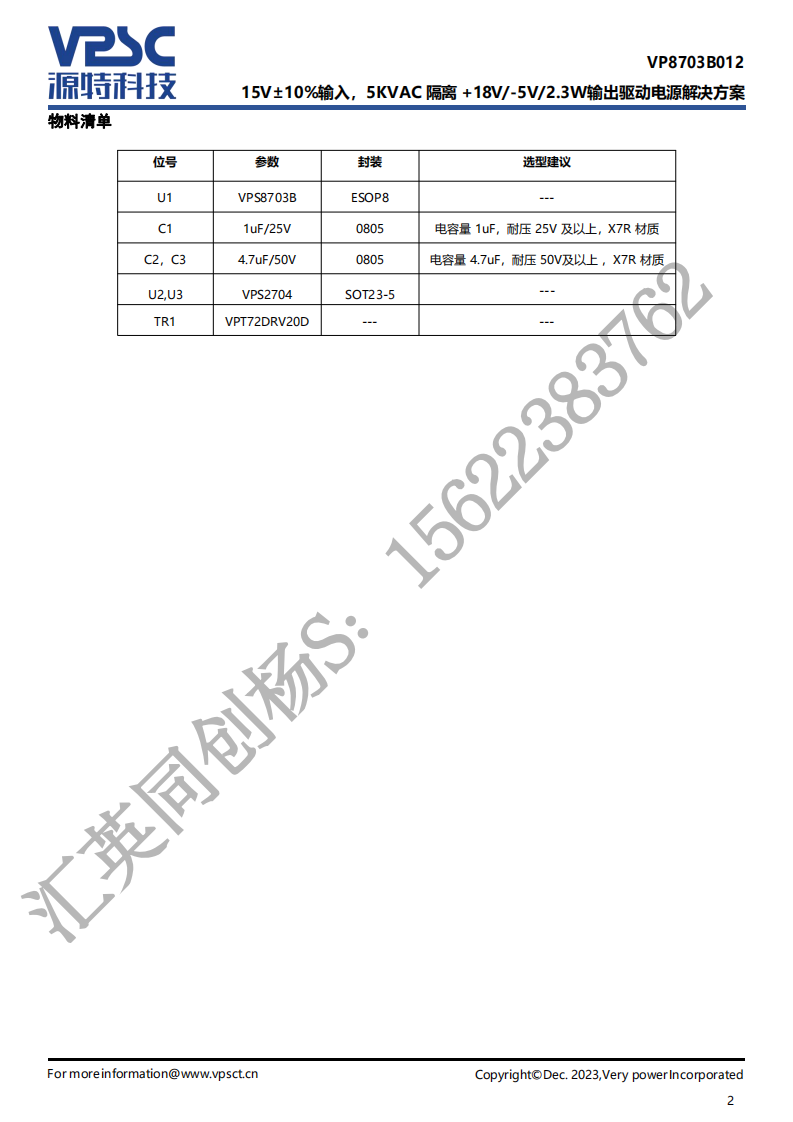

本方案由VPS8703B和VPT72DRV20D变压器组合，结合VPS2704整流芯片和必要的电容元件实现15V±10%输入，两路+18V/100mA-5V/100mA输出的高隔离非稳压电源。输入冲击电压高达23V,原副边隔离耐压不小于5KVAC，原副边隔离电容小至3pF，可持续短路保护。主要应用于SICMOSFET驱动器专用电源。
