VP8703B023 12V±10%输入，5KVAC隔离+15V/-3V/1.8W输出驱动电源

711.64 KB

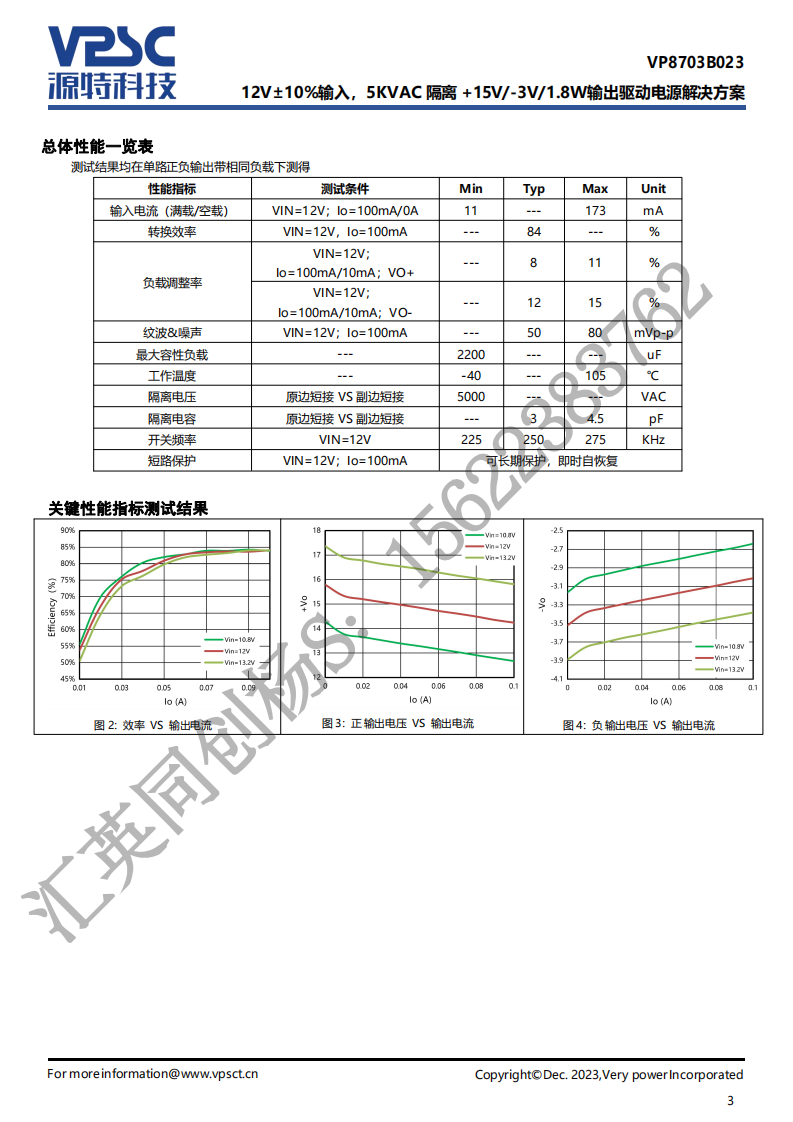

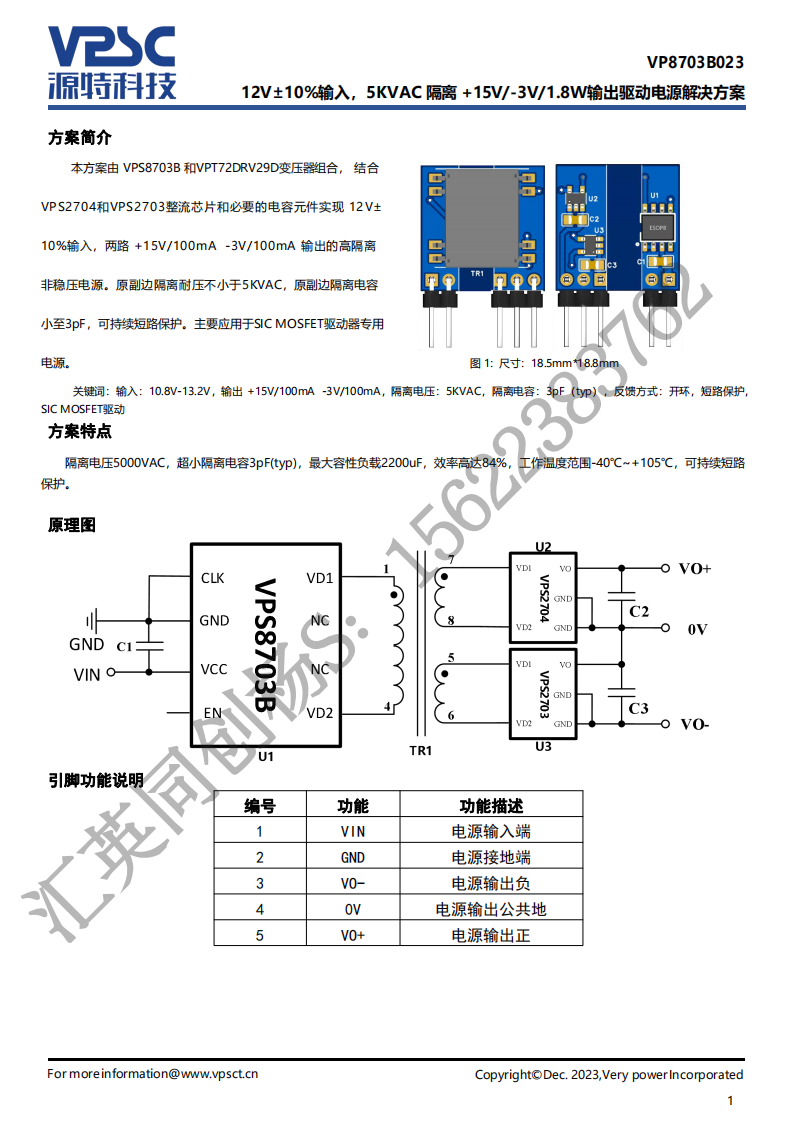

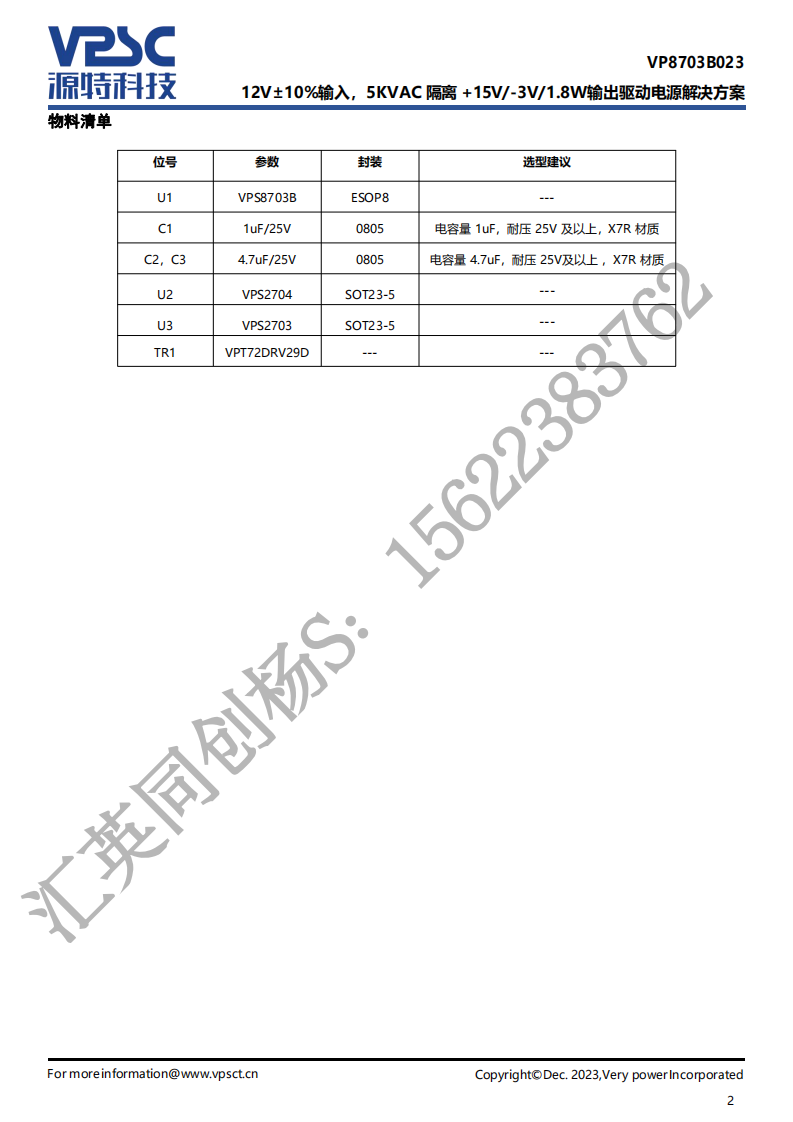

本方案由VPS8703B和VPT72DRV29D变压器组合，结合VPS2704和VPS2703整流芯片和必要的电容元件实现12V±10%输入，两路+15V/100mA-3V/100mA输出的高隔离非稳压电源。原副边隔离耐压不小于5KVAC，原副边隔离电容小至3pF，可持续短路保护。主要应用于SICMOSFET驱动器专用电源。
