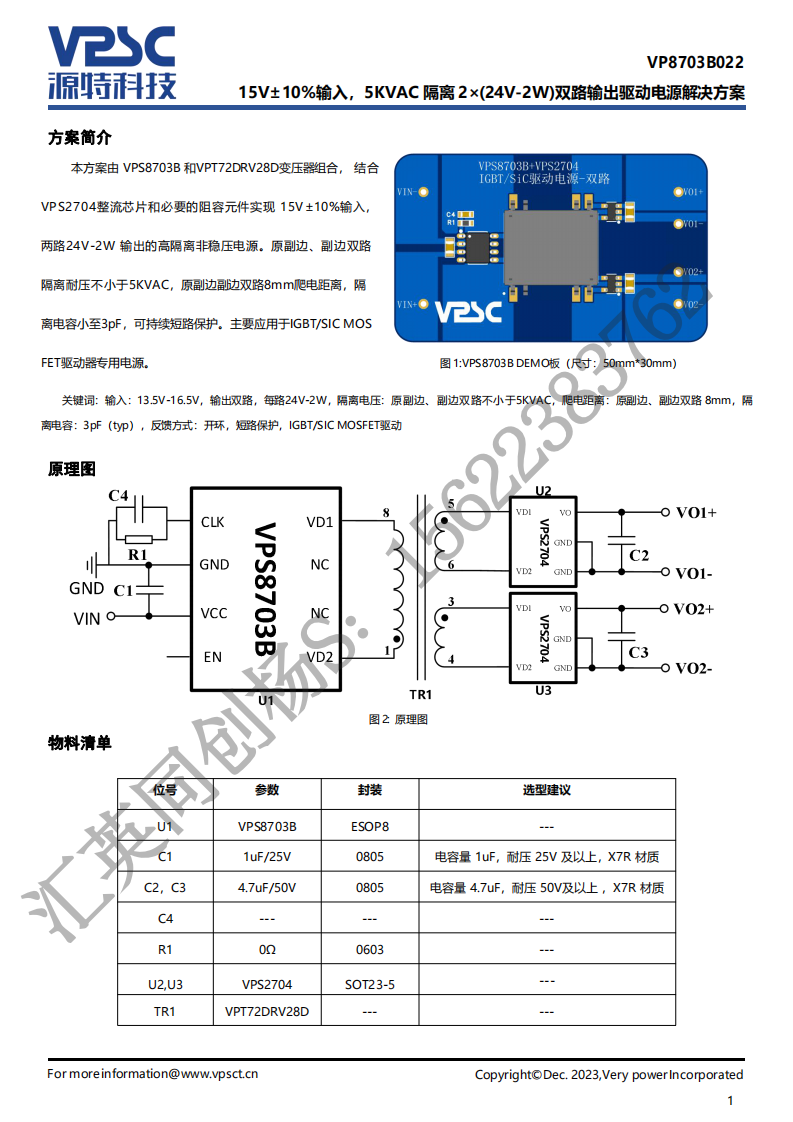

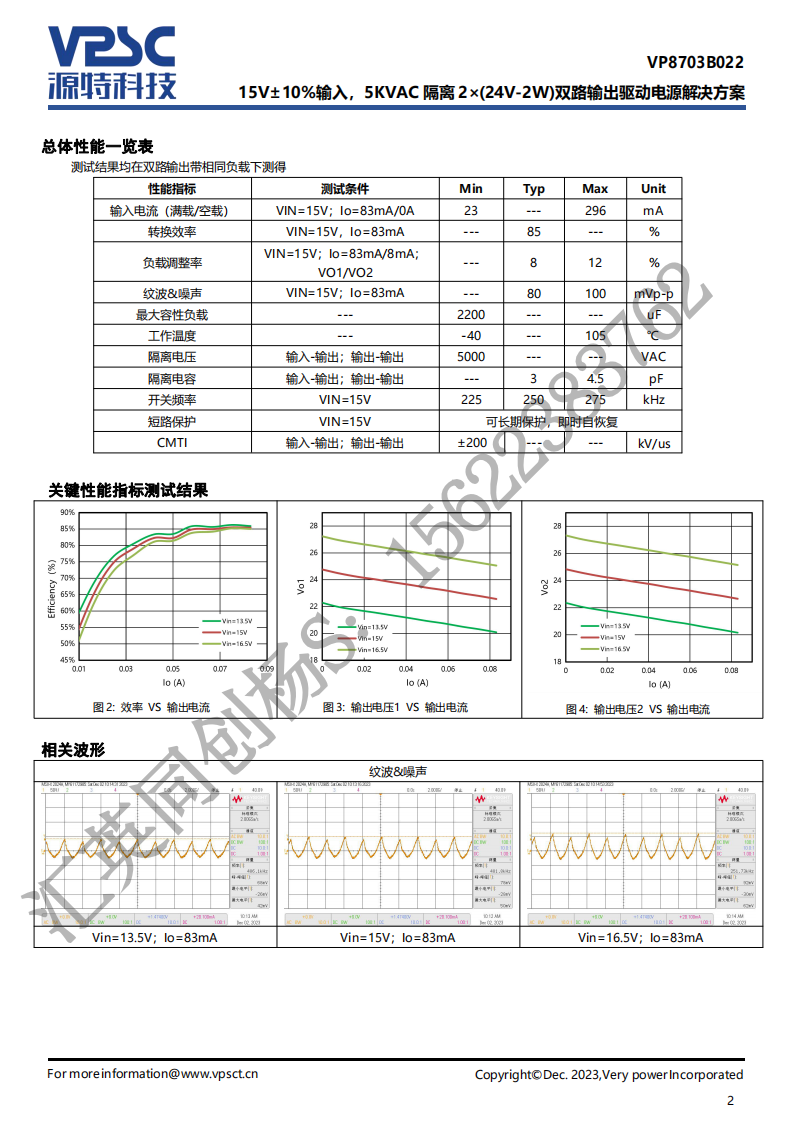

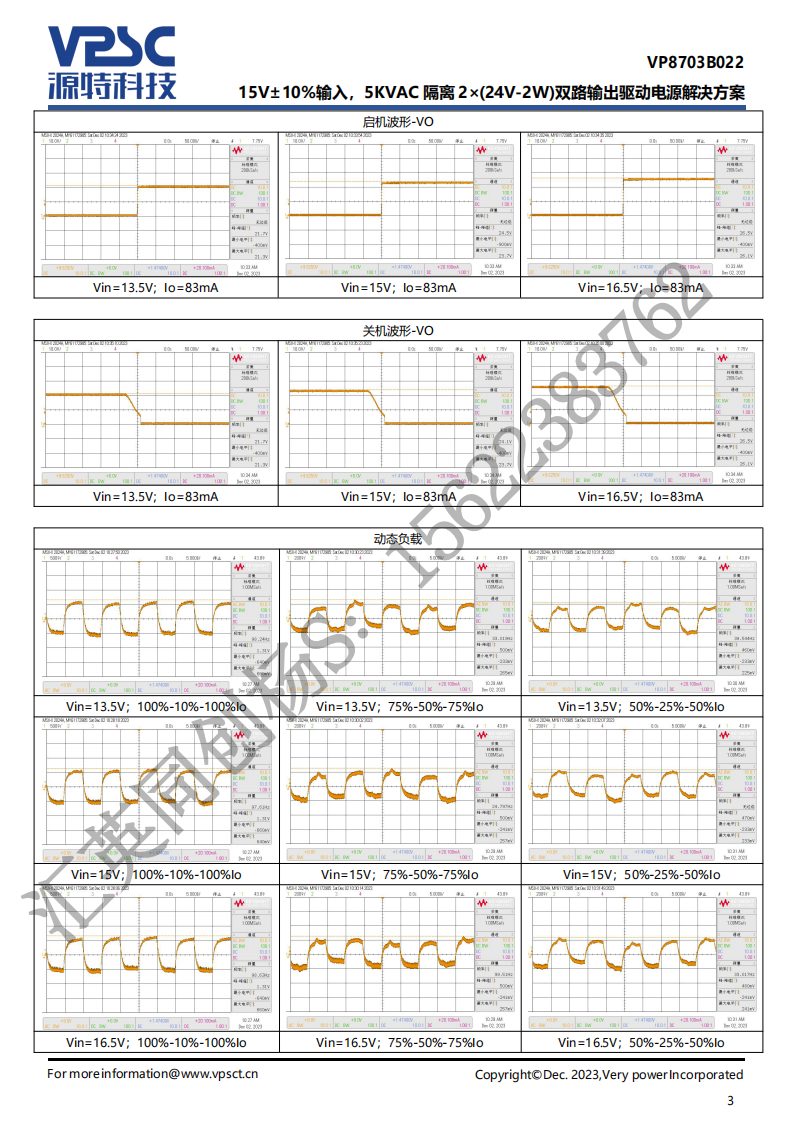

本方案由VPS8703B和VPT72DRV28D变压器组合，结合VPS2704整流芯片和必要的阻容元件实现15V±10%输入，两路24V-2W输出的高隔离非稳压电源。原副边、副边双路隔离耐压不小于5KVAC，原副边副边双路8mm爬电距离，隔离电容小至3pF，可持续短路保护。主要应用于IGBT/SICMOSFET驱动器专用电源。
阅读全文
扫码加入
扫码加入
1324
扫码加入VP8703B022 15V±10%输入，5KVAC隔离2×(24V-2W)双路输出驱动电源
2.88 MB
本方案由VPS8703B和VPT72DRV28D变压器组合，结合VPS2704整流芯片和必要的阻容元件实现15V±10%输入，两路24V-2W输出的高隔离非稳压电源。原副边、副边双路隔离耐压不小于5KVAC，原副边副边双路8mm爬电距离，隔离电容小至3pF，可持续短路保护。主要应用于IGBT/SICMOSFET驱动器专用电源。
