VP8703B024 12V±10%输入，5KVAC隔离±5V/4W四路输出解决方案

3.52 MB

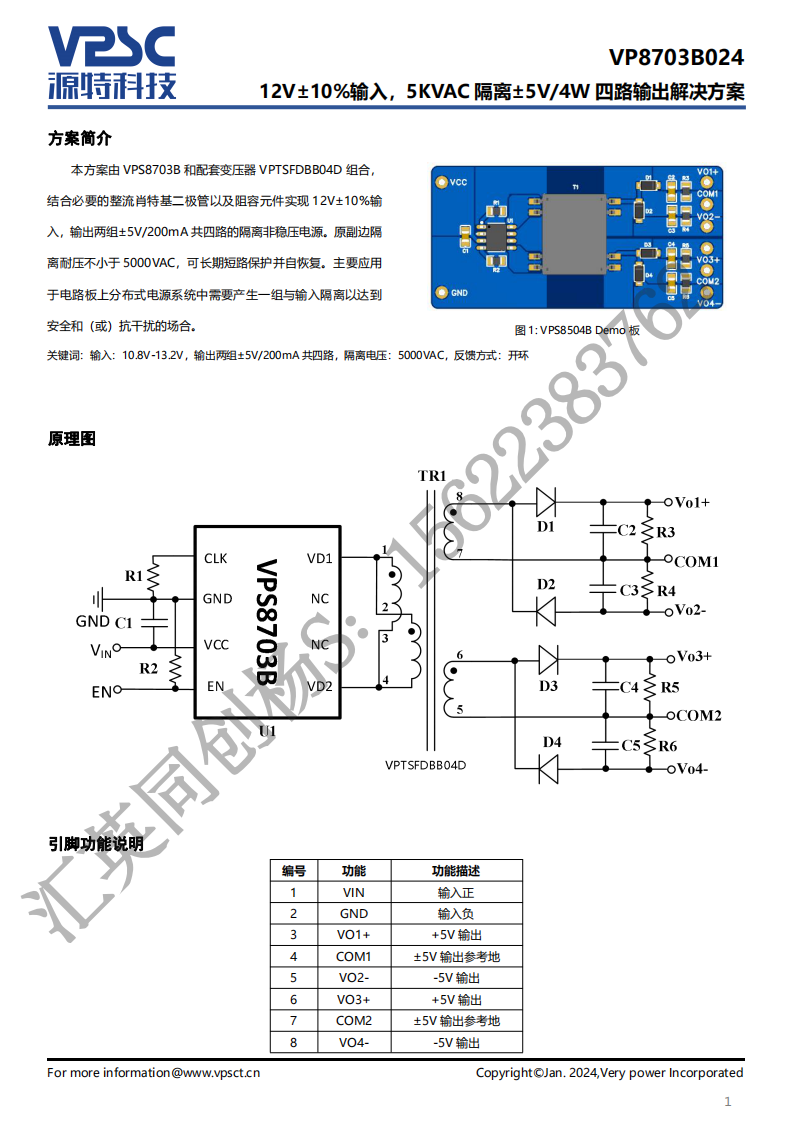

本方案由VPS8703B和配套变压器VPTSFDBB04D组合，结合必要的整流肖特基二极管以及阻容元件实现12V±10%输入，输出两组±5V/200mA共四路的隔离非稳压电源。原副边隔离耐压不小于5000VAC，可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和（或）抗干扰的场合。

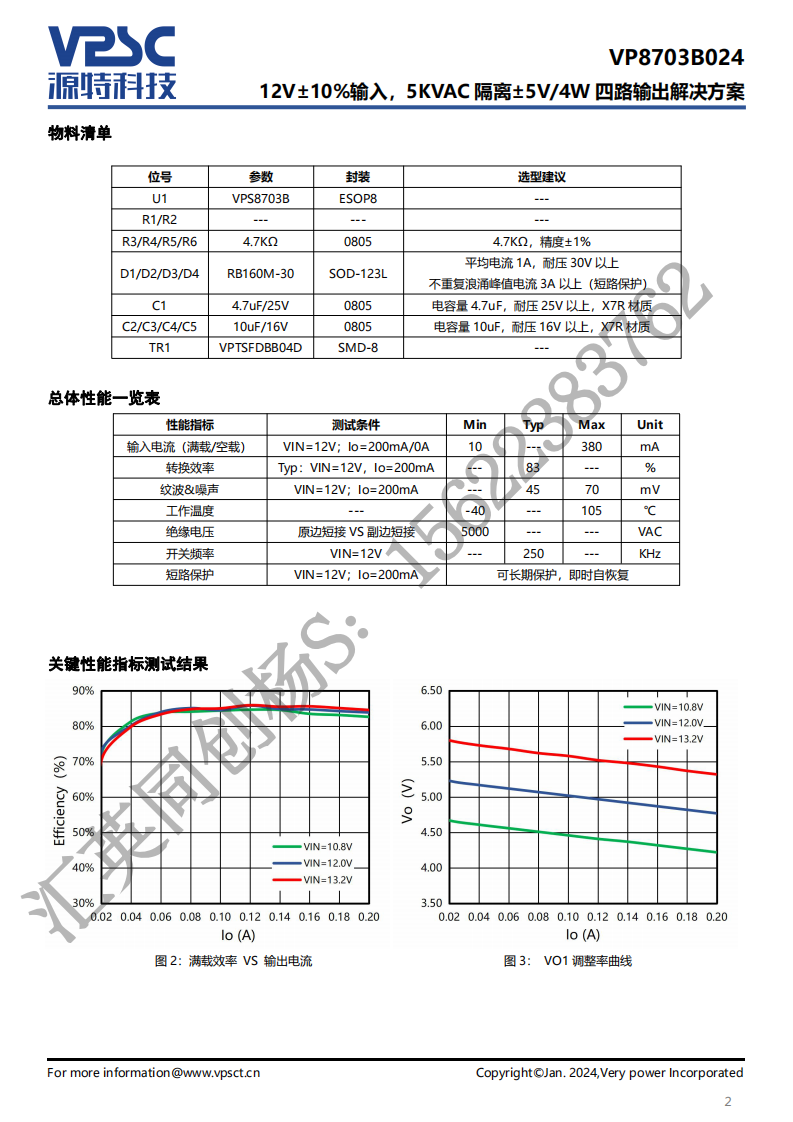

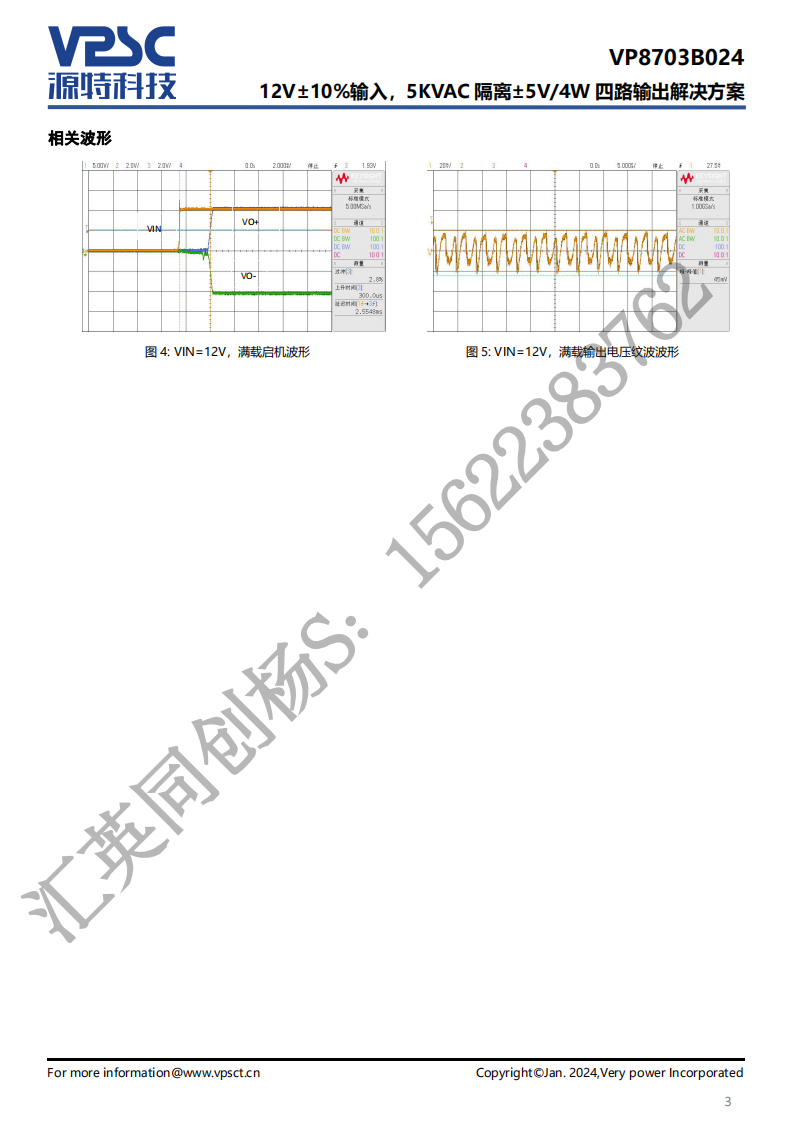

在线预览
