本方案由VPS8703B和VPT72DRV21D变压器组合，结合VPS2704整流芯片和必要的电容元件实现12V±10%输入，两路+18V/100mA-5V/100mA输出的高隔离非稳压电源。输入冲击电压高达23V,原副边隔离耐压不小于5KVAC，原副边隔离电容小至3pF，可持续短路保护。主要应用于SICMOSFET驱动器专用电源。
阅读全文
扫码加入
扫码加入
620
扫码加入VP8703B013 12V±10%输入，5KVAC隔离+18V/-5V/2.3W输出驱动电源
696.65 KB

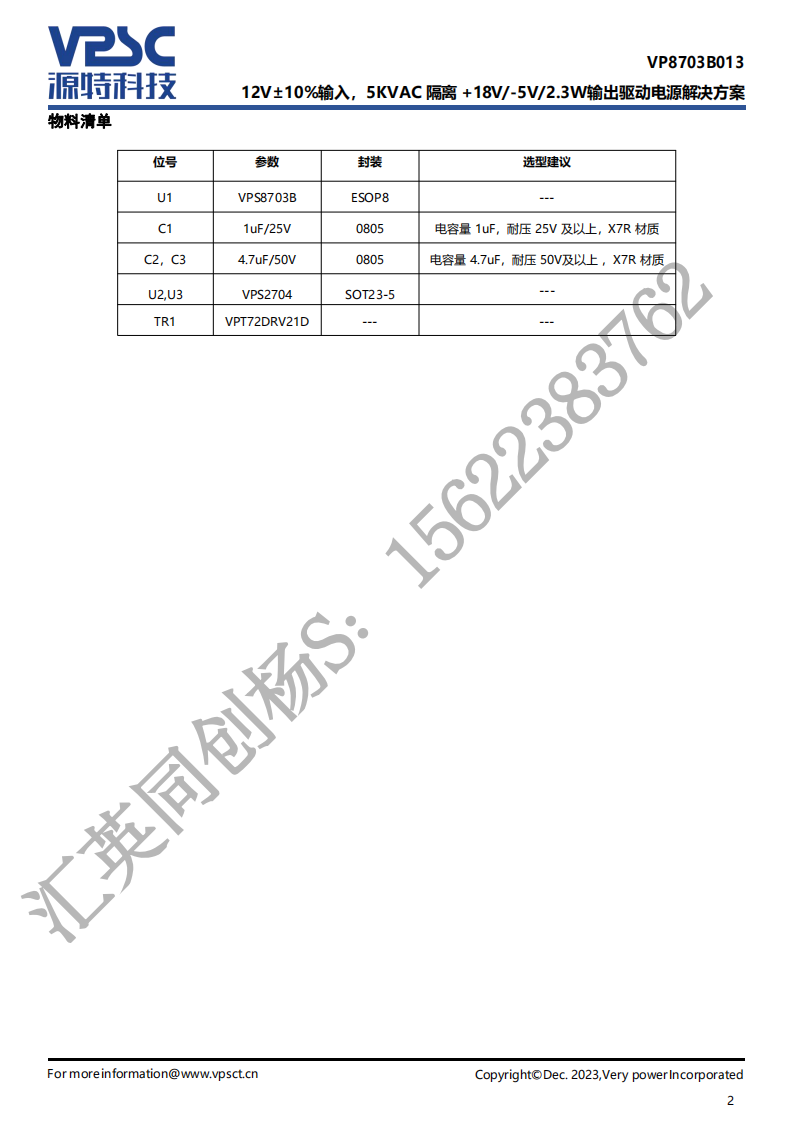

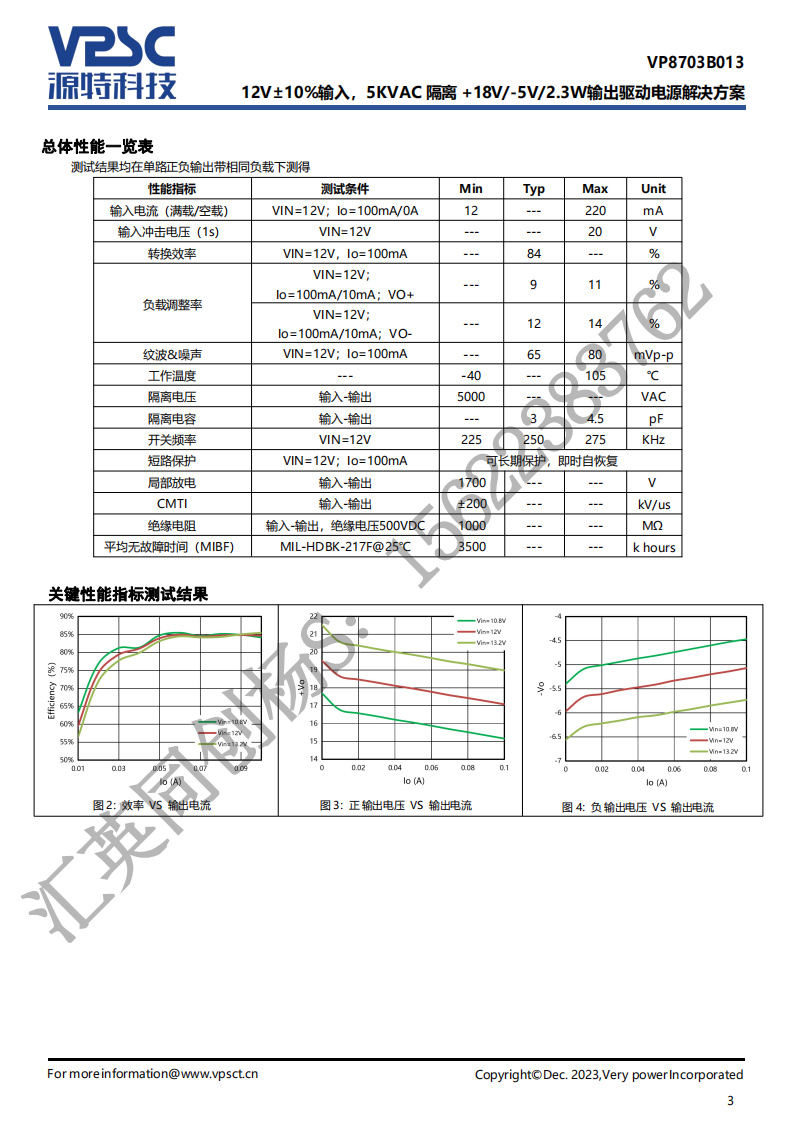

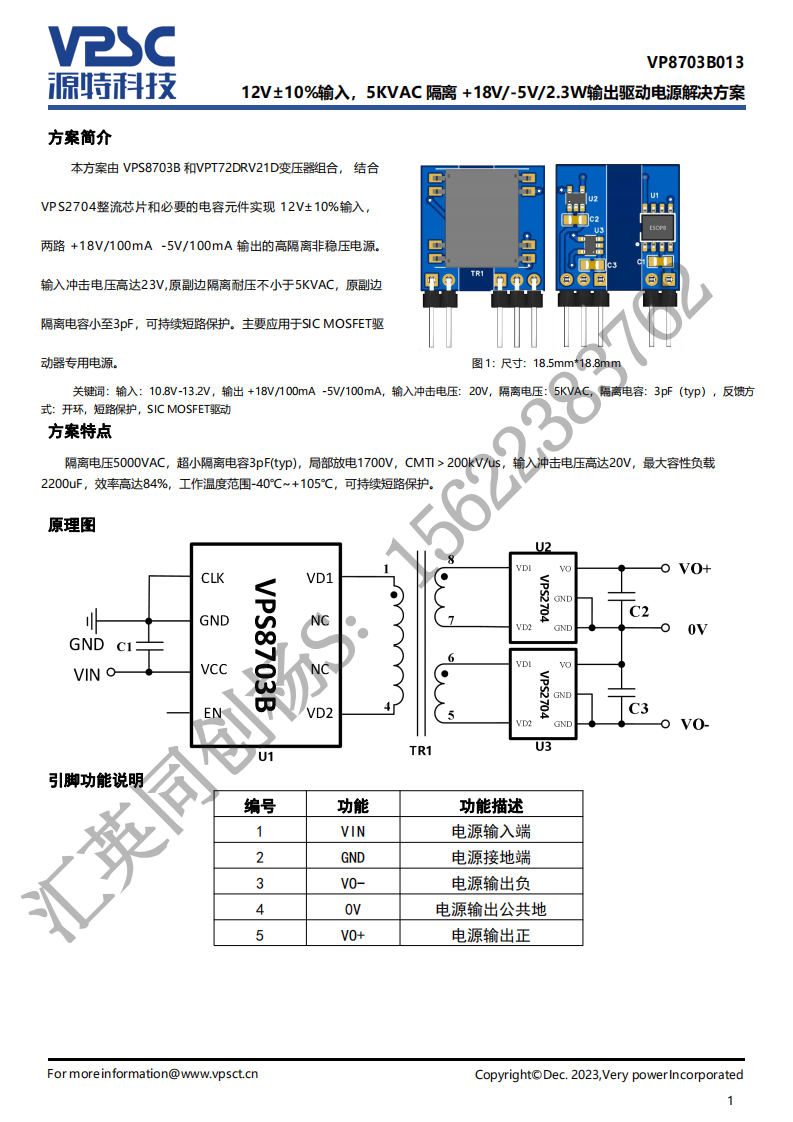

本方案由VPS8703B和VPT72DRV21D变压器组合，结合VPS2704整流芯片和必要的电容元件实现12V±10%输入，两路+18V/100mA-5V/100mA输出的高隔离非稳压电源。输入冲击电压高达23V,原副边隔离耐压不小于5KVAC，原副边隔离电容小至3pF，可持续短路保护。主要应用于SICMOSFET驱动器专用电源。
